TDA8196 — электронный регулятор громкости

ИМС TDA8196 фирмы SGS-Thomson представляет собой электронный регулятор громкости с двумя коммутируемыми входами. Предназначена для применения аудиоаппаратуре высокого класса.

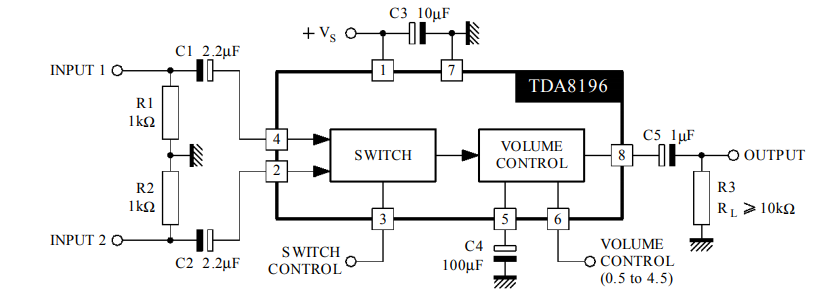

Регулировка громкости осуществляется потенциометром, подачей постоянного напряжения от 0,5 до 4,5 В на вывод 6 микросхемы. Переключатель SW1 коммутирует входы микросхемы IN1 или IN2, на которые могут подаваться сигналы от двух различных источников, коммутация входов осуществляется подачей напряжения от 0 до 12 на вывод 3 микросхемы. При напряжении коммутации от 0 до 5 В активен первый вход, а при напряжении от 8 до 12 В активен второй вход.

Напряжение входного сигнала не должно превышать 2 В. Напряжение питания от 10,8 до 13,2 В. Потребляемый ток не более 12 мА.
