TDA8924 — двух канальный усилитель мощности звуковой частоты класса D

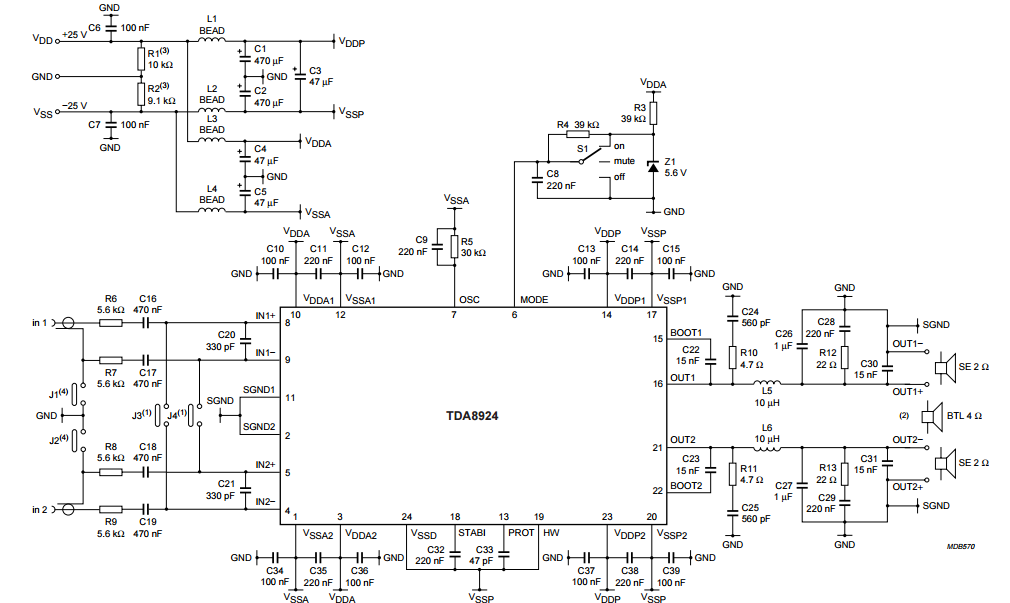

TDA8924 — двух канальный усилитель мощности звуковой частоты класса D. Номинальная выходная мощность усилителя 120 Вт на канал. Микросхема TDA8924 поставляется в корпусе HSOP24 с малым внутренним радиатором и не требует внешнего радиатора. Напряжение питания микросхемы от ± 12,5 В до ± 30 В. КПД усилителя более 90%. Сопротивление нагрузки 2 Ом.

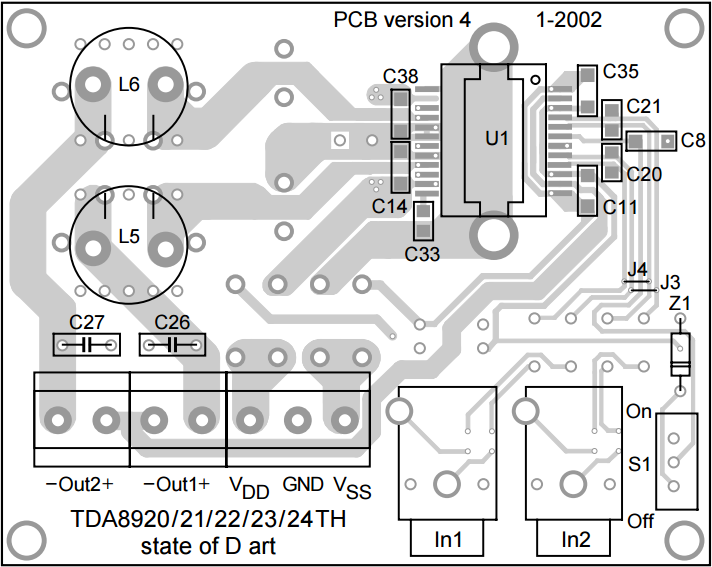

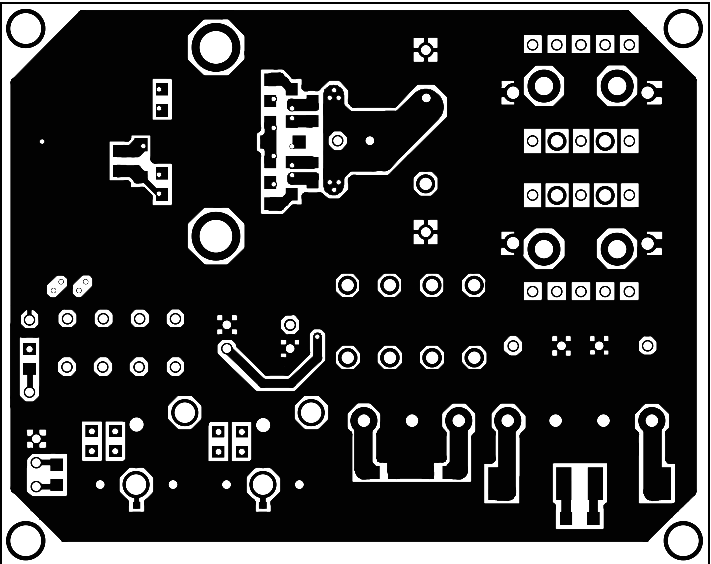

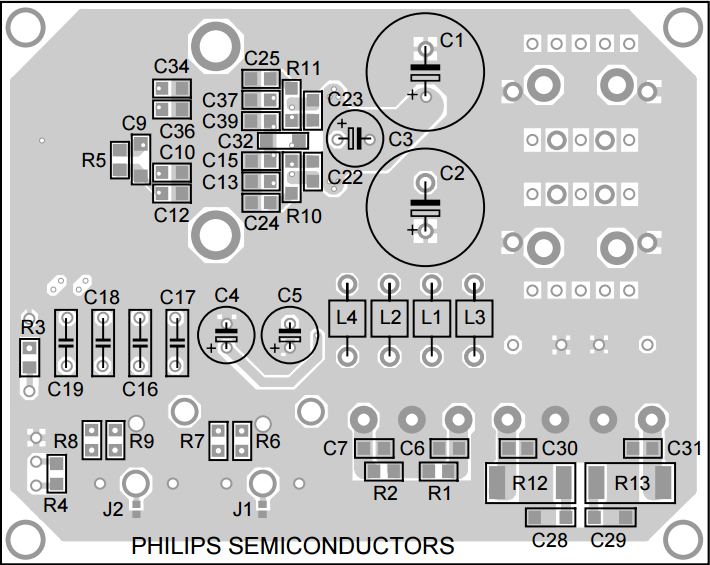

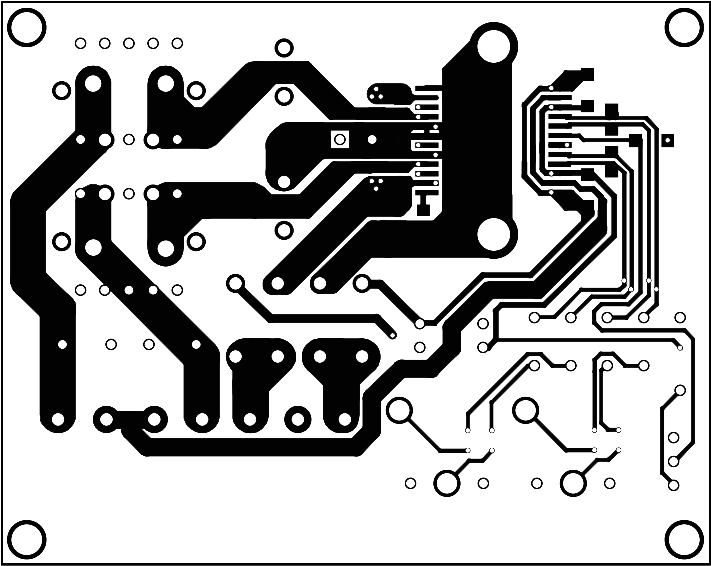

Размер печатной платы 74.3 × 59.10 мм

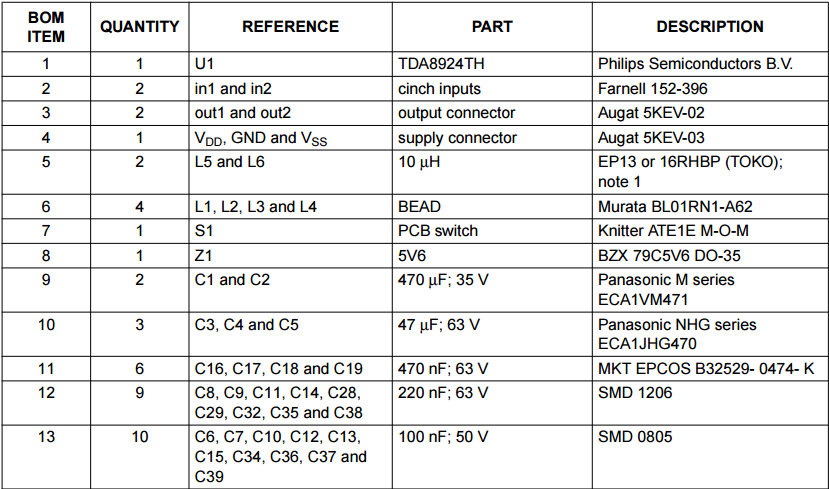

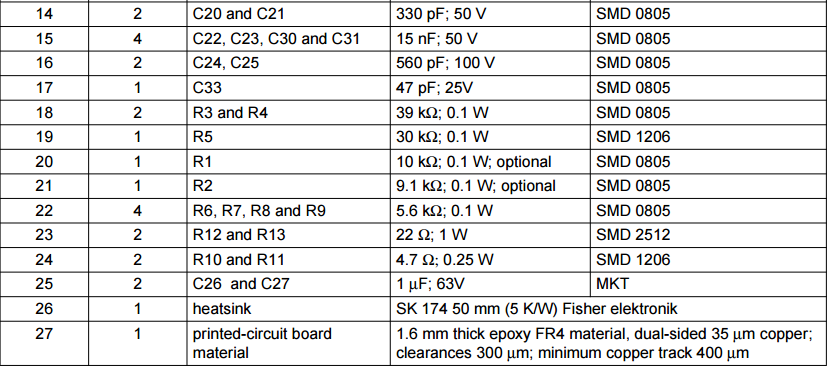

Перечень элементов

Источник — TDA8924.pdf
