TDA8925 — УМЗЧ класса D (2*15…25Вт)

TDA8925 — двух канальный усилитель мощности звуковой частоты класса D (Philips Semiconductors) с выходной мощностью от 15 до 25 Вт на канал в зависимости от сопротивления нагрузки и напряжения питания микросхемы.

Микросхема TDA8925 (УМЗЧ) питается от двухполярного источника с напряжением от ±7,5 до ±30 В и имеет собственный потребляемый ток около 25 мА. КПД усилителя более 94%, что позволяет использовать микросхему без внешнего радиатора.

Микросхема оснащена диагностическим выводом, напряжение низкого уровня на котором сигнализирует о перегреве выходного каскада или о коротком замыкании в цепи нагрузки. TDA8925 имеет защиту выводов от статического электричества.

Микросхема выполнена в корпусе DBS17P.

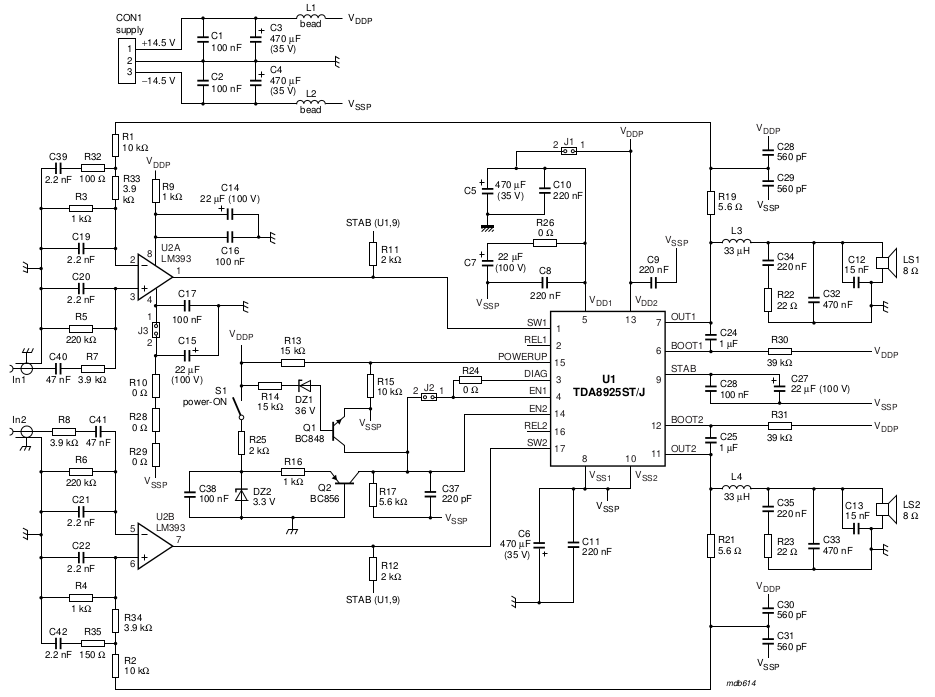

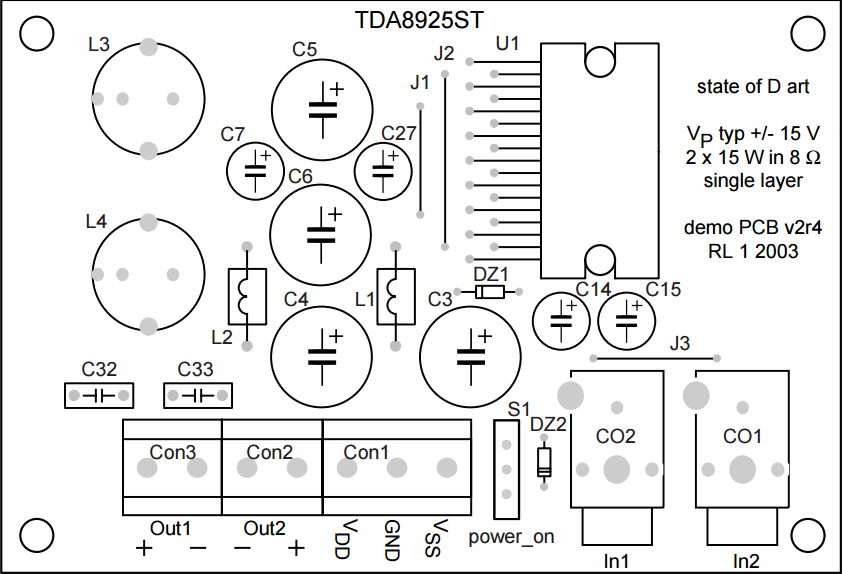

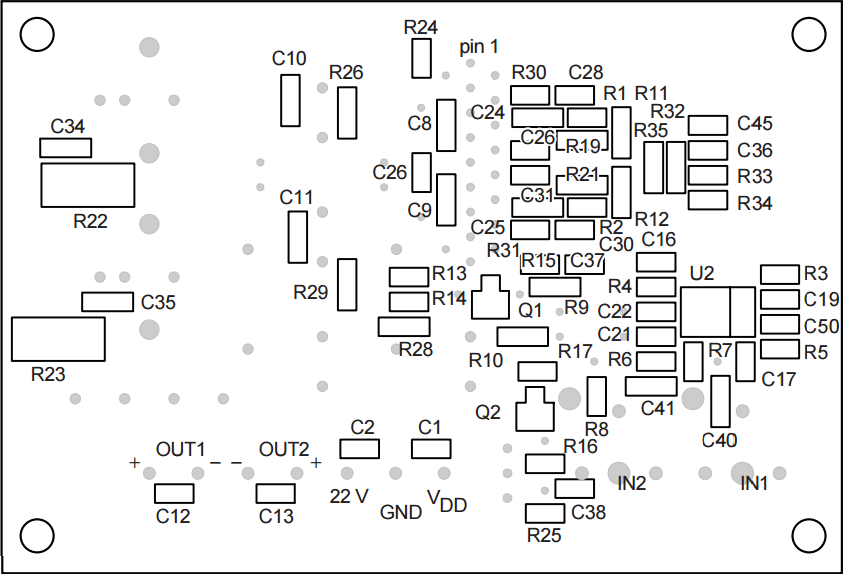

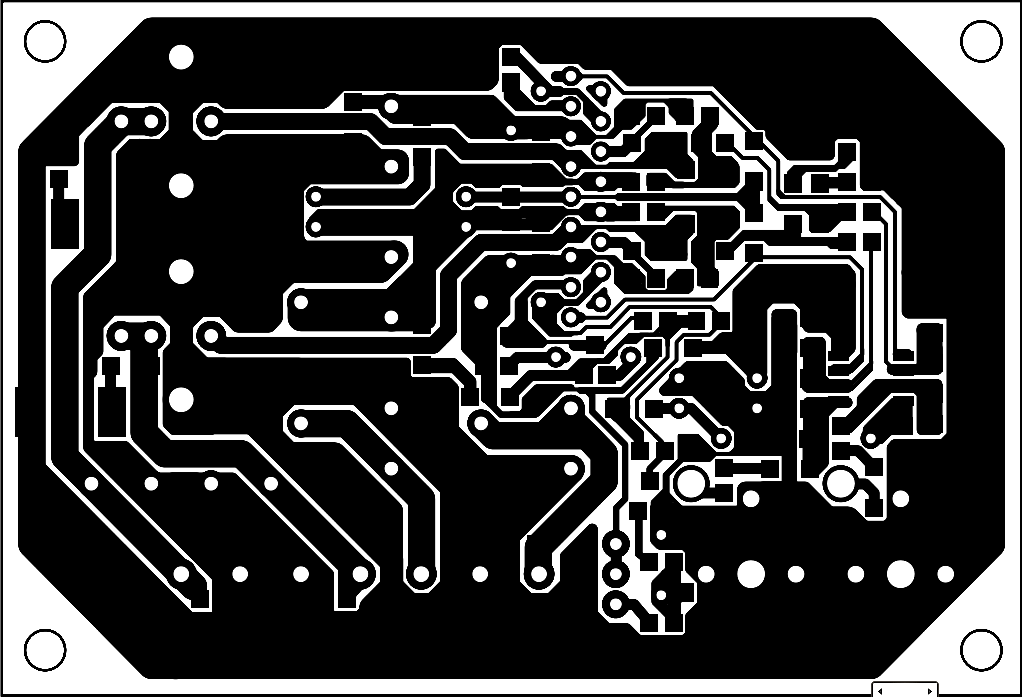

Размер печатной платы 8.636 × 5.842 см

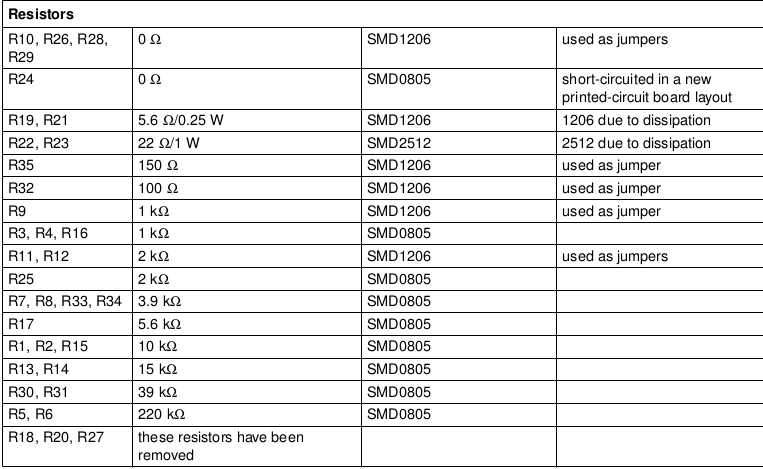

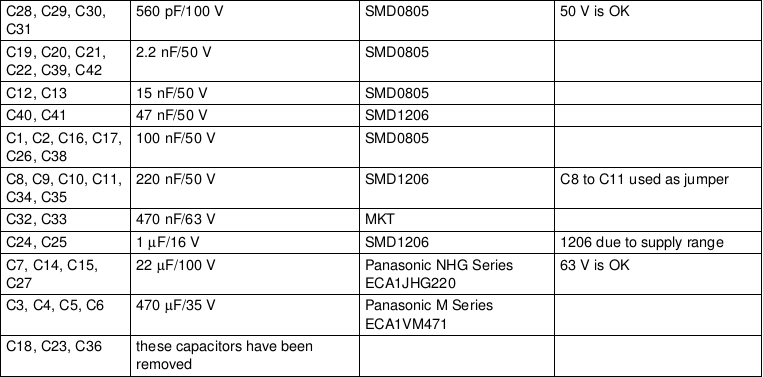

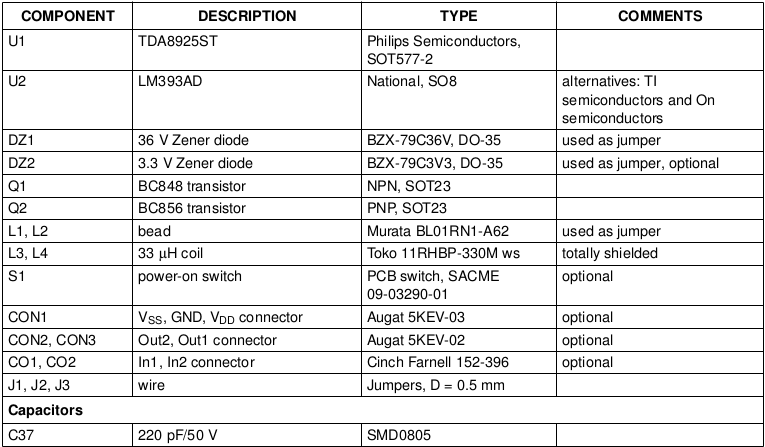

Перечень элементов

Источник — TDA8925.pdf
