Наушники ТДС-13-1 «Электроника»: характеристики и описание

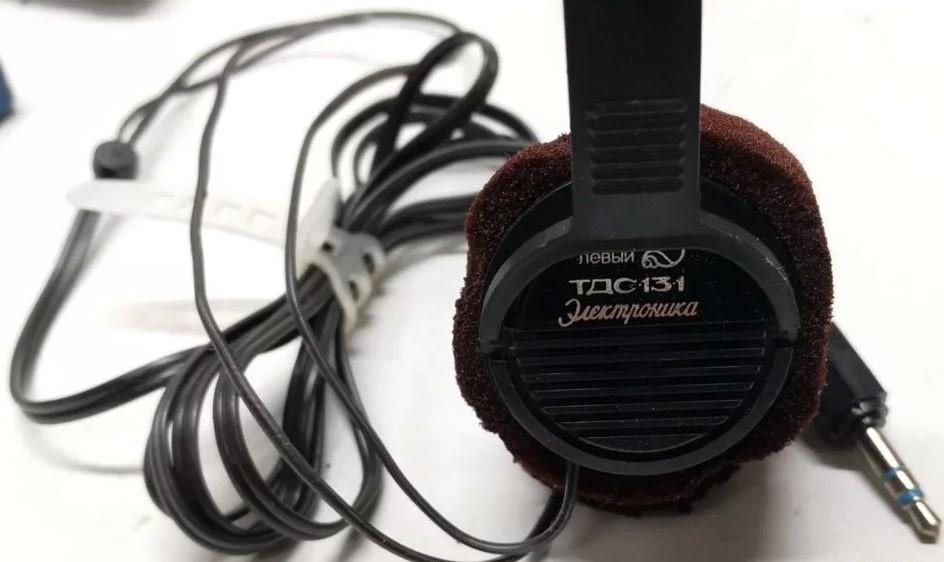

Стереофонические ТДС-13-1 производились на Саратовском НПО «Алмаз» и стали классикой советской аудиотехники. Модель имела несколько модификаций, включая ТДС-13, 13-2, 13М, 24 и 24М. Главные отличия заключались в номинальном сопротивлении и массе устройства. Данные гарнитуры предназначались для индивидуального прослушивания стереопрограмм через бытовую аппаратуру со стандартным телефонным выходом.

В отличие от более поздних аналогов, серия ТДС-13 отличалась надежной конструкцией и доступной ценой, что сделало их одними из самых массовых гарнитур для магнитофонов и проигрывателей того времени.

Технические характеристики и параметры ТДС-13-1

Основные параметры модели 13-1 обеспечивали достаточное качество звука для бытового использования:

• Диапазон воспроизводимых звуковых частот: 20 – 20000 Гц

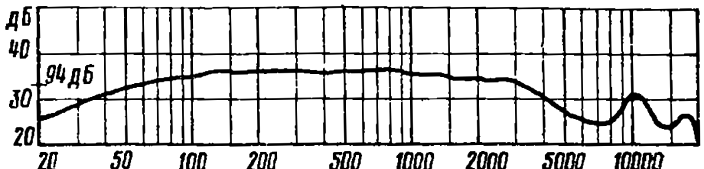

• Неравномерность АЧХ в диапазоне 20-20000 Гц: 23 дБ
• Звуковое давление при мощности 0,1 Вт: 94 дБ

• Предельно допустимая мощность: 150 мВт
• Суммарный коэффициент гармоник в диапазоне 100-2000 Гц: 1%
• Сопротивление: 40 Ом (для моделей 13, 13-1, 13-2, 24). Модификации 13М и 24М имели сопротивление 100 Ом.
• Вес: 37 грамм (для 13, 13-1, 13-2, 13М) и 35 грамм (для 24, 24М).

• Габариты: 140х70х44 мм
• Цена: 20 рублей

Конструкция и принцип работы динамика ТДС-13-1

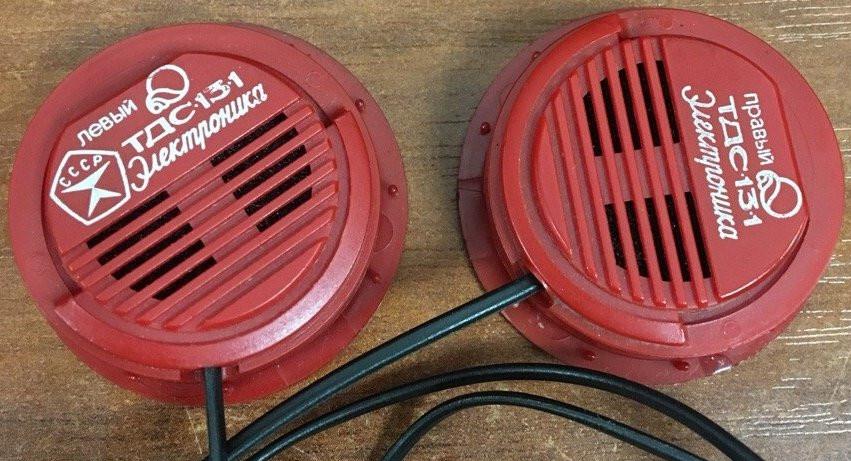

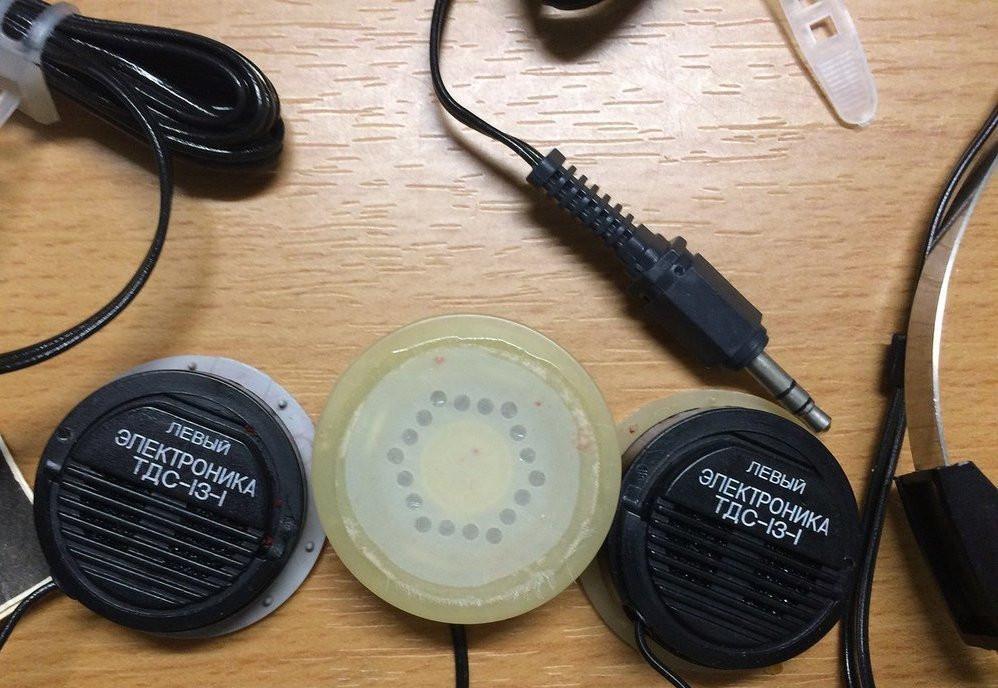

Акустическая система наушников состоит из левого и правого телефонов, держателя с кронштейнами и кабеля с разъемом jack 3.5 mm. В основе преобразователя лежит магнит марки С-М11-08К-008 диаметром 9,6 мм и высотой 2,5 мм. Диафрагма выполнена из полиэтилентерефталатной пленки толщиной всего 20 мкм, что обеспечивало высокую чувствительность устройства.

Звуковая катушка диаметром 10,3 мм намотана медной жилой диаметром 0,04 мм. Общее количество витков составляет 84. Такая конструкция позволяла получать чистый звук при минимальных искажениях.

Ниже представлен подробный разбор узлов преобразователя:

1. магнит;
2. полюсный наконечник;

3. стакан;
4. держатель;
5. диафрагма;
6. крышка;

7. сетка;
8. ткань;
9. звуковая катушка;
10. плата.

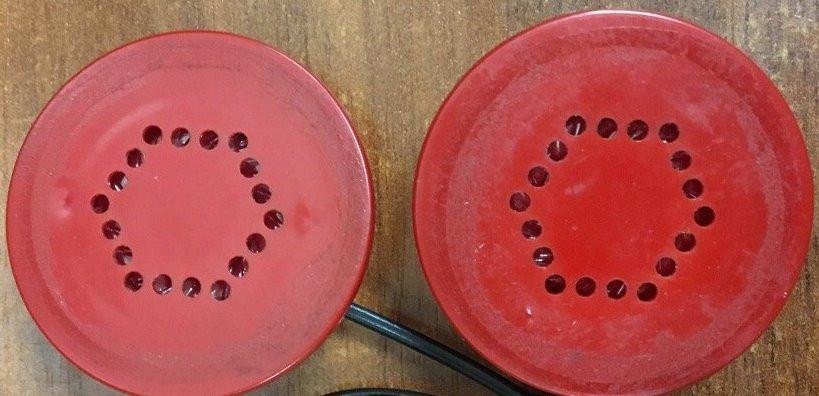

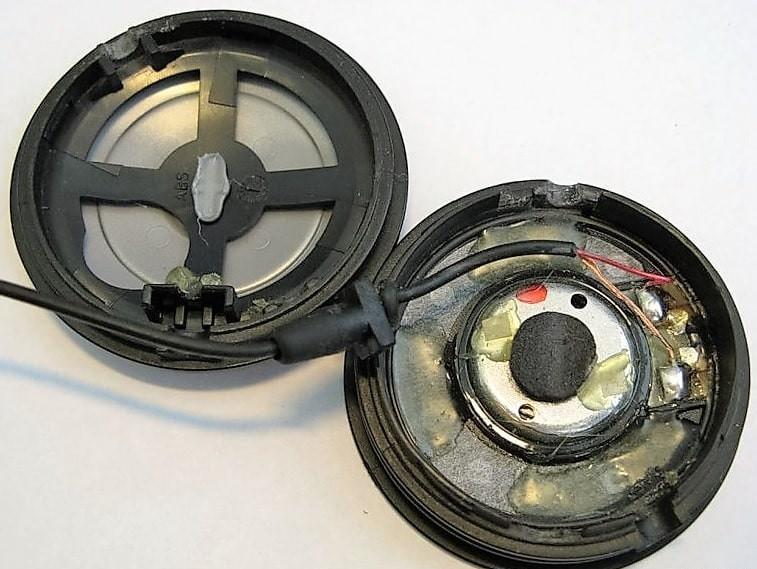

Преобразователь телефона состоит из миниатюрной магнитной системы, подвижной системы и защитной крышки. Магнитная система содержит магнит 1, полюсный наконечник 2 и стакан 3. Стакан склеен с держателем 4, к которому приклеена диафрагма 5 и защитная крышка 6 с сеткой 7. В держателе имеется ряд отверстий, которые снизу закрыты тканью 8.

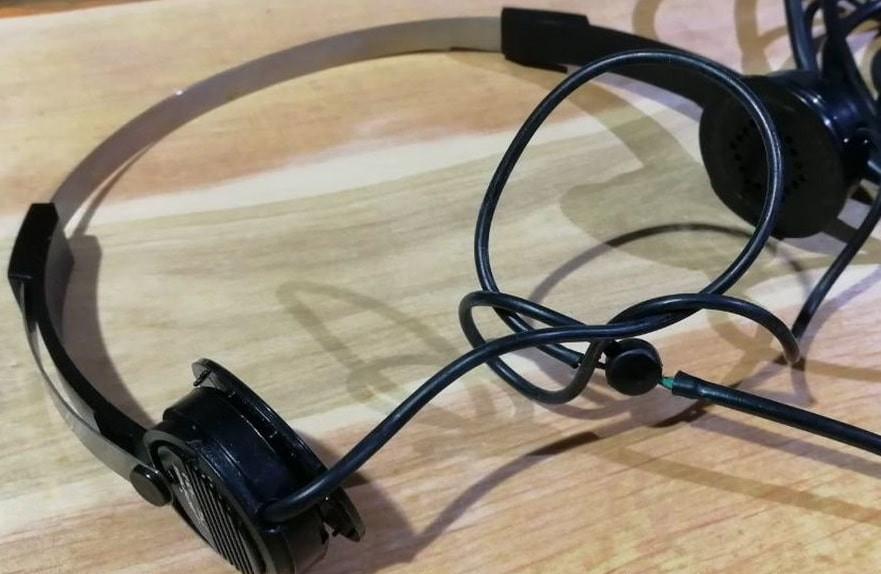

Подвижная система состоит из диафрагмы 5 и приклеенной к ней бескаркасной звуковой катушки 9. Выводы катушки припаяны к печатной плате 10, приклеенной к держателю 4. Крышка имеет широкий бортик с рядом выступов с задней стороны, за которые удерживается амбушюр из мягкого поролона. Все перечисленные элементы составляют акустико-механическую систему электроакустического преобразователя, в том числе и акустическое сопротивление тканей, закрывающих отверстия в держателе и на дне магнитной цепи. На переднюю крышку плотно надевается корпус, к которому крепится оголовье из металлической ленты.
