Наушники ТДС-15 «Амфитон»: характеристики, описание и паспорт

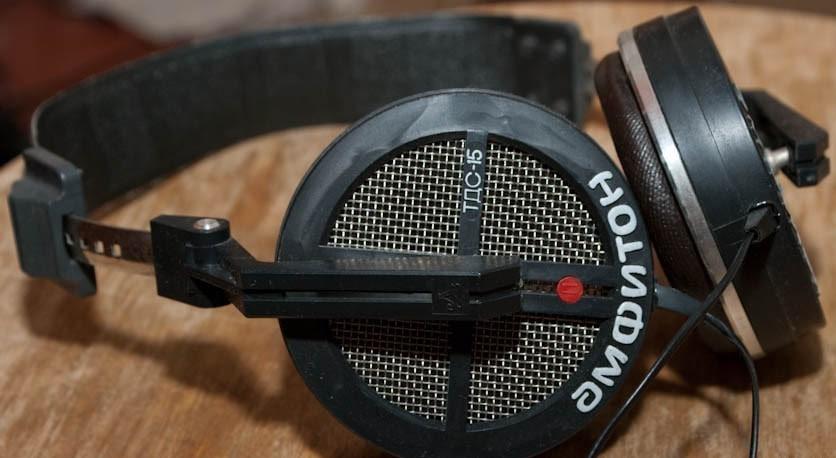

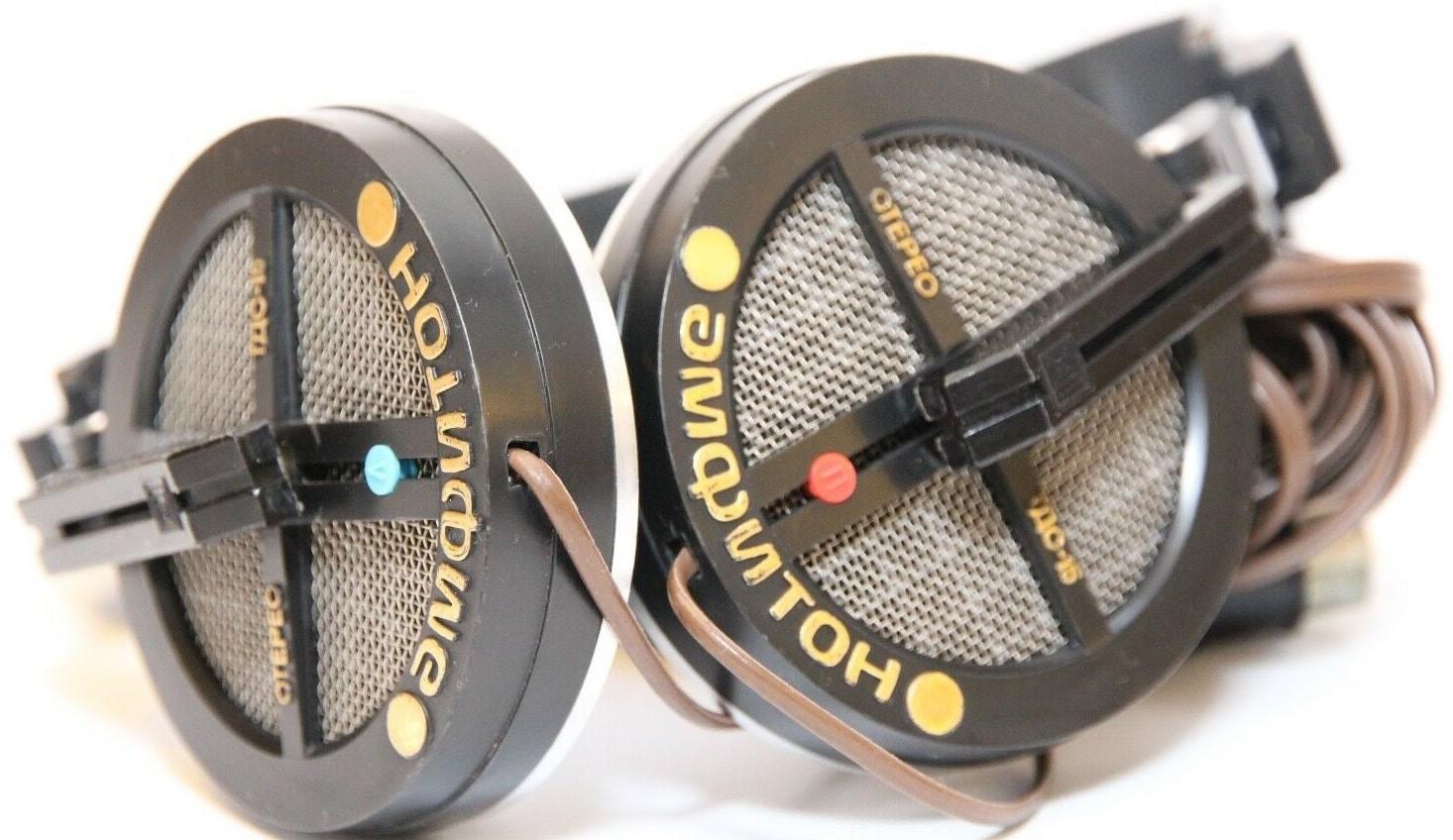

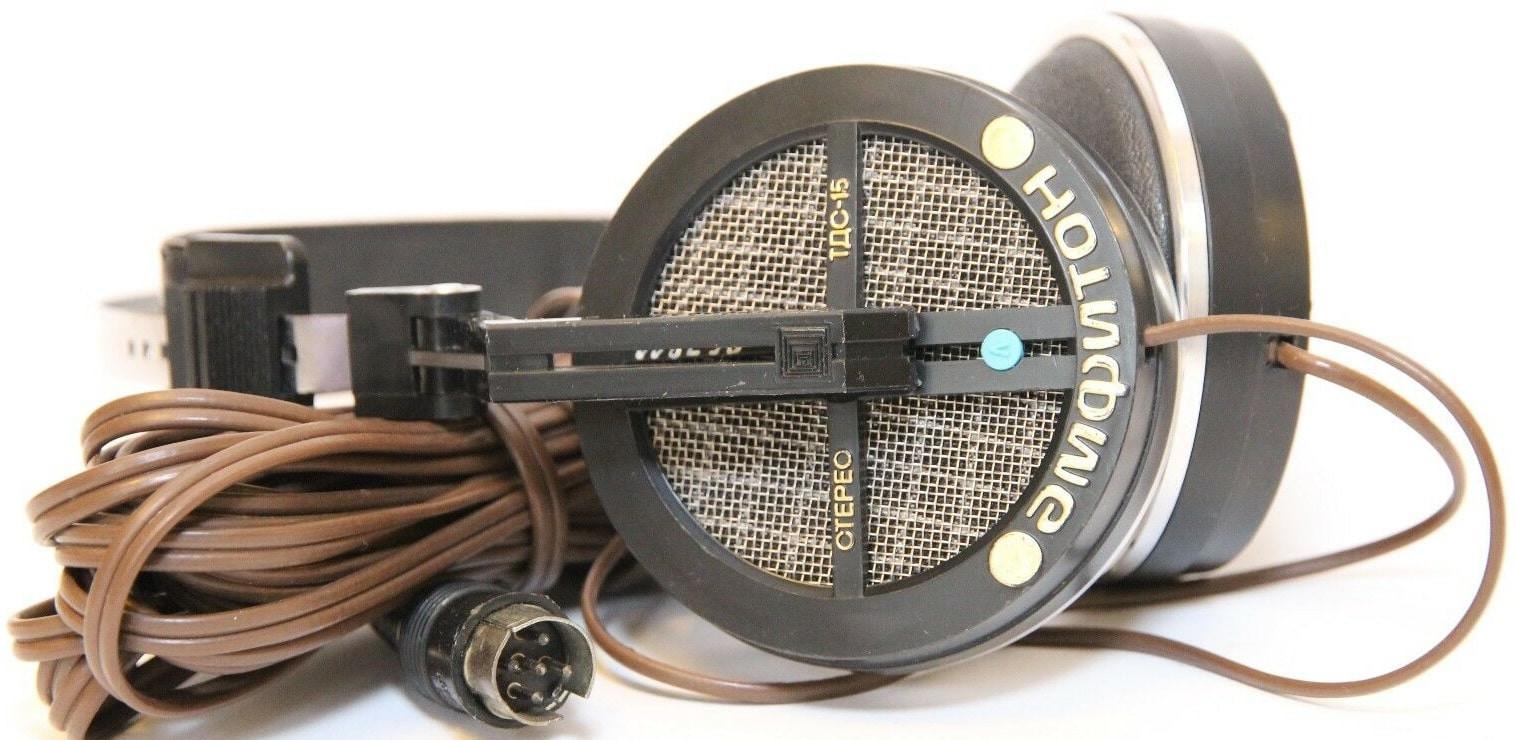

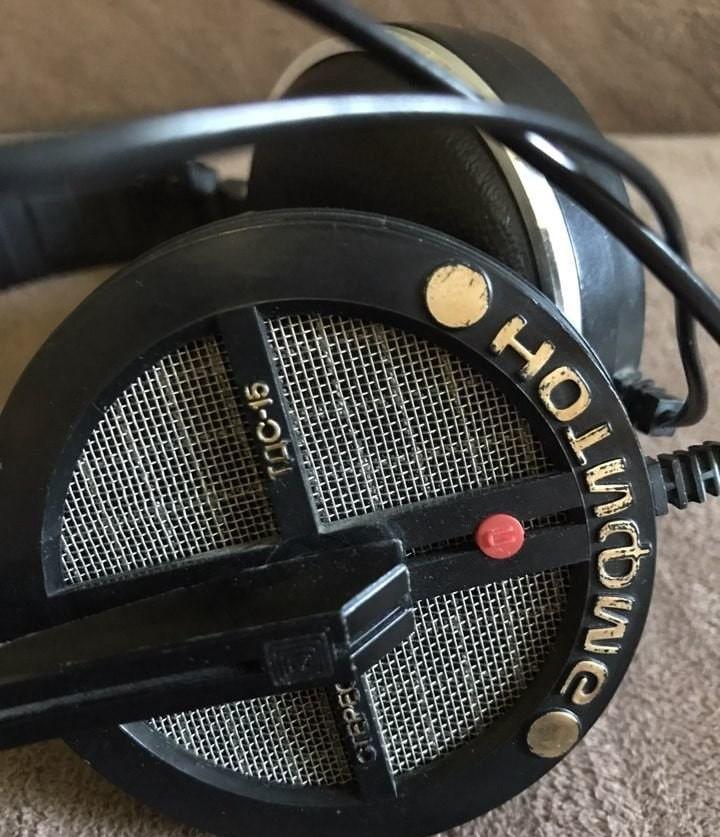

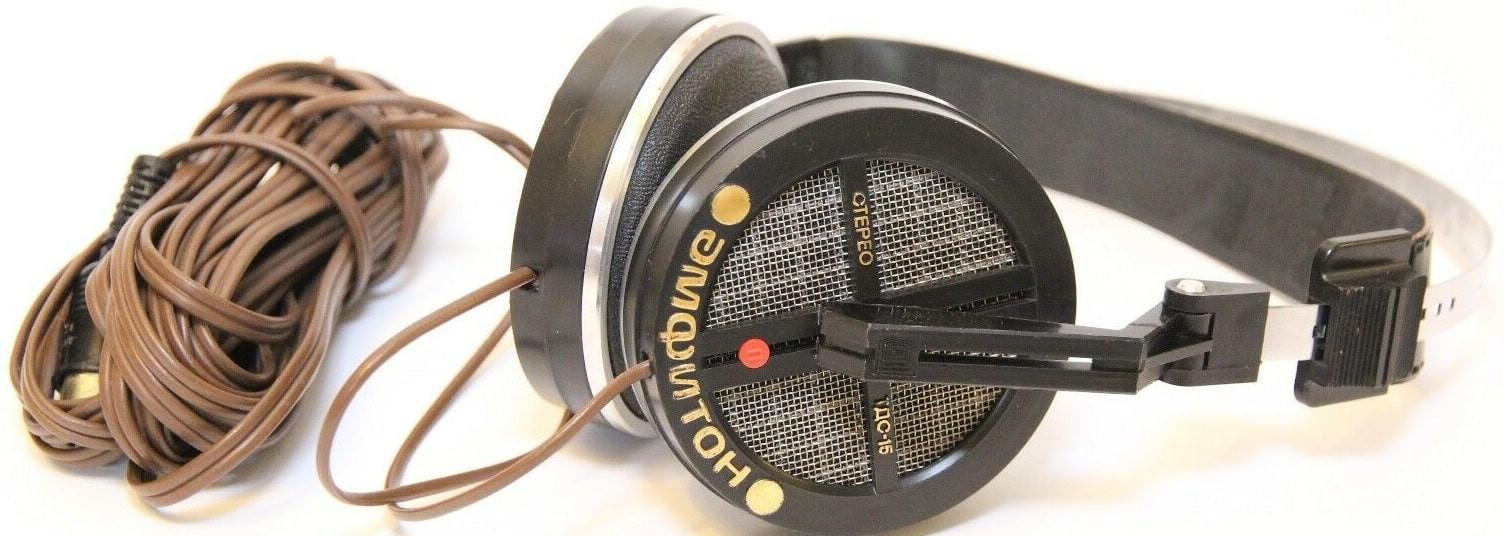

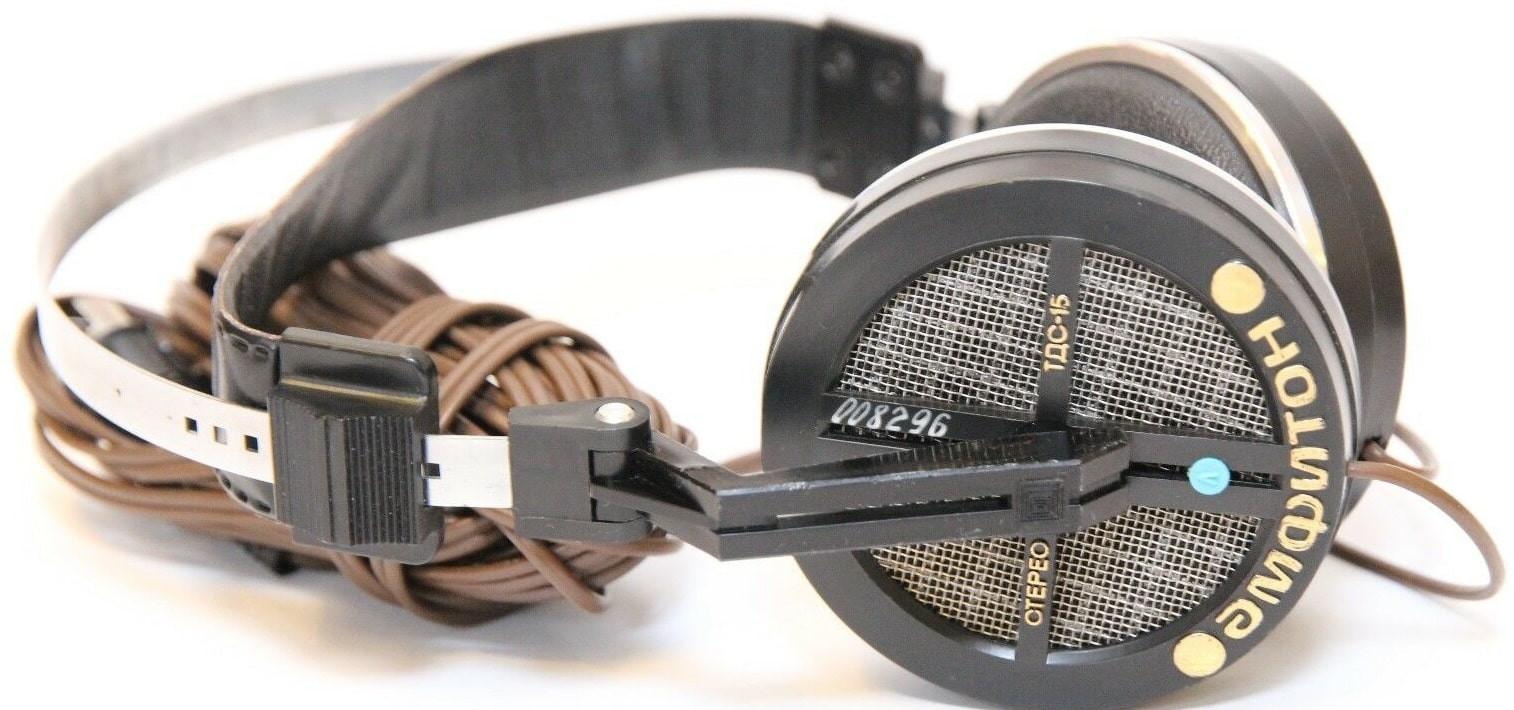

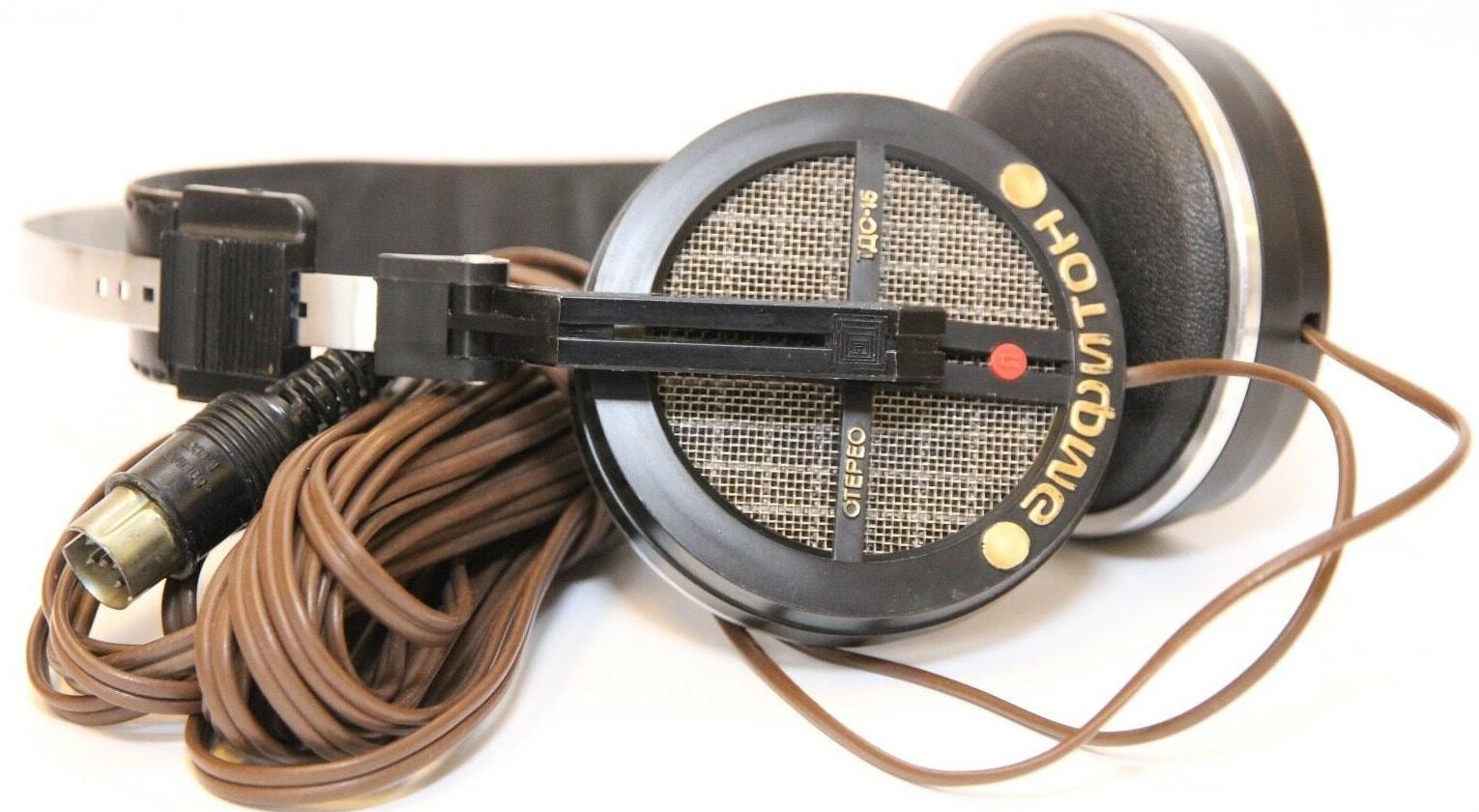

Советские изодинамические ТДС-15 выпускались ПО «Счетмаш» (г. Кишинев) и НПО «Феррит» (завод «Магнетон», г. Ленинград). Эти устройства предназначались для индивидуального прослушивания стерео программ бытовой высококачественной радиоаппаратуры высшей и первой групп сложности. ТДС-15 стали логичным развитием линейки «Амфитон», предлагая улучшенную детализацию по сравнению с предшественниками, такими как .

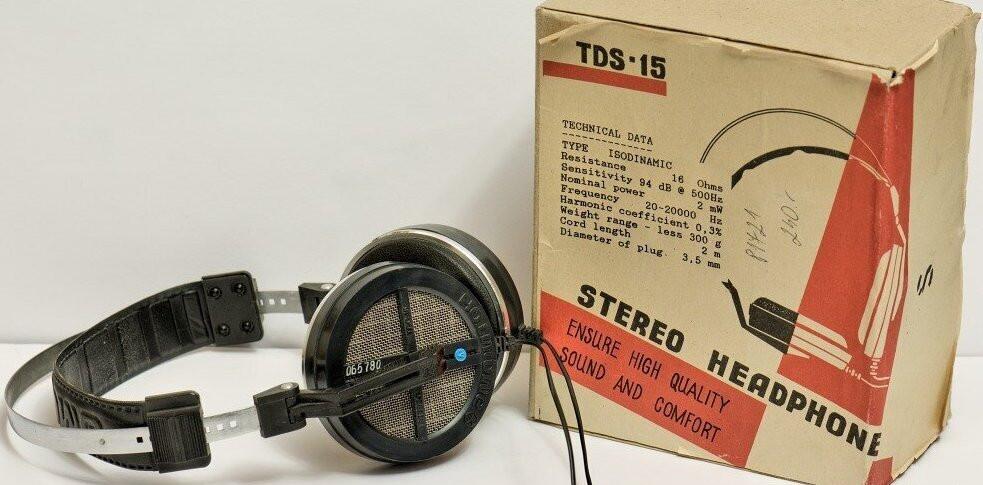

Технические характеристики ТДС-15

Основные параметры, определяющие акустическое поведение наушников:

Диапазон воспроизводимых звуковых частот: 20 – 20000 Гц
Неравномерность АЧХ в диапазоне 20-20000 Гц: 14 дБ
Звуковое давление на частоте 500 Гц при номинальной мощности: 94 дБ

Номинальная подводимая мощность: 2 мВт
Паспортная мощность: 1 Вт

Суммарный коэффициент гармоник: 0,3%
Номинальное сопротивление входов: 16 Ом
Габариты: 240х195х75 мм

Вес: 0,3 кг
Цена (историческая): 40 рублей

Амплитудно-частотная характеристика (АЧХ)

Графики АЧХ являются ключевым индикатором качества звучания. Ниже представлены данные из официального паспорта и из технической литературы.

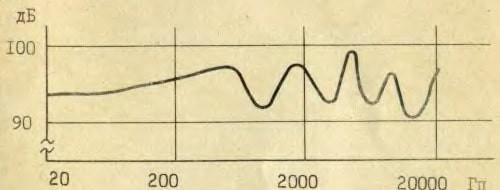

АЧХ из паспорта:

АЧХ из книги:

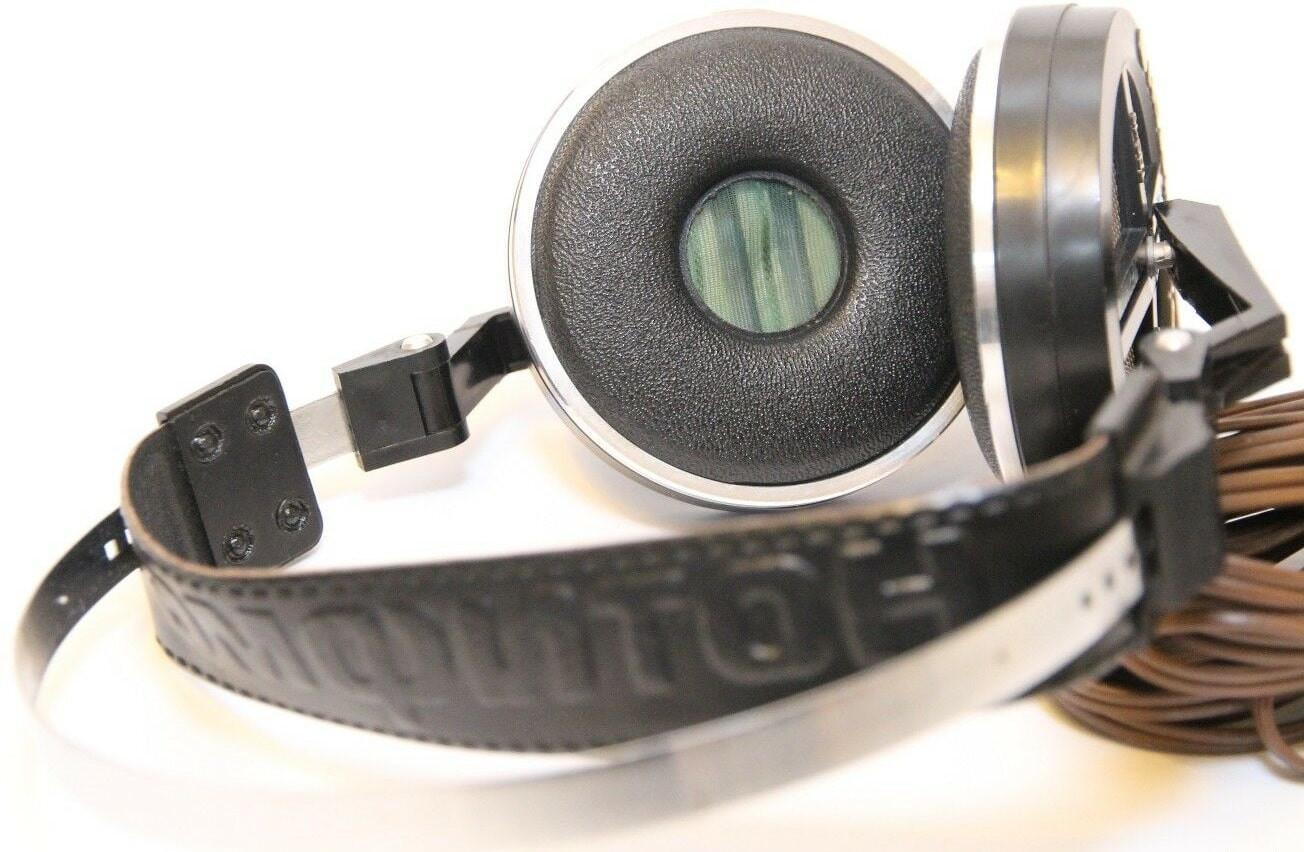

Конструкция и описание

Наушники разработаны на базе модели , однако инженеры внедрили более тонкую мембрану, что позволило существенно улучшить частотную характеристику и снизить искажения. Конструкция представляет собой классический изодинамический преобразователь.

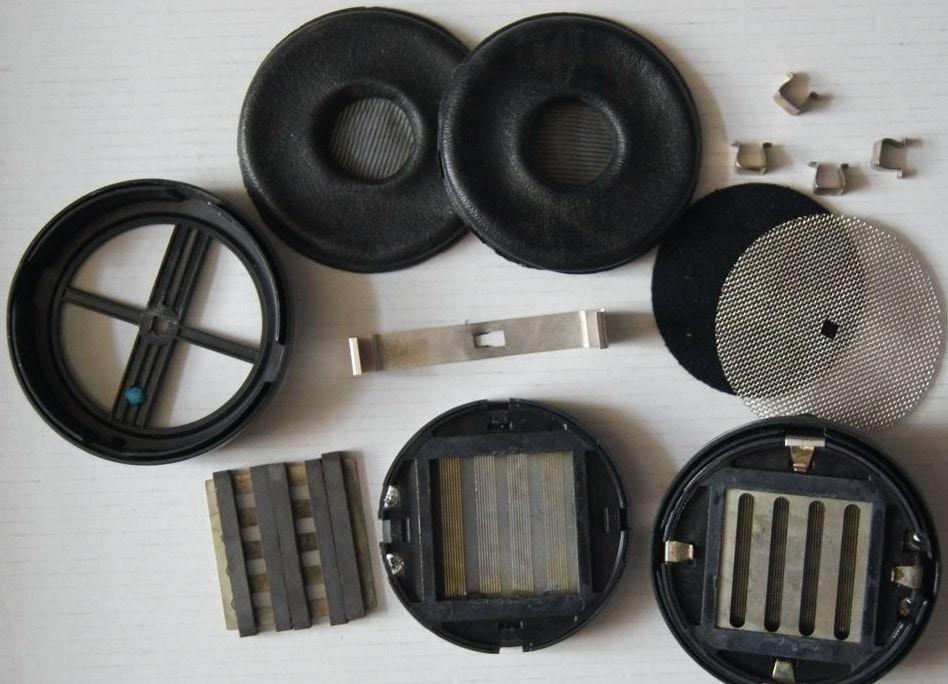

Основные компоненты электроакустического преобразователя:

магнит;

пластина;
обойма;
рамка;

кольцо;
мембрана;
пружина.

Электроакустический преобразователь состоит из магнитной системы, включающей десять магнитных стержней (по пять с каждой стороны), и подвижной системы. Магниты 1, изготовленные из изотропного феррита бария, размещены на двух стальных пластинах 2 с продольными прорезями. Магниты намагничены в поперечном направлении и расположены одноименными полюсами друг против друга. Стальные пластины с магнитами вставлены в пластмассовые обоймы 3. Между магнитами с помощью рамки 4 и резинового кольца 5 создается воздушный зазор. На рамку 4 наклеена мембрана 6 со звуковой катушкой.

Используется магнит марки 15БА300. Размеры магнитных стержней составляют 55х6х3,5 мм. Мембрана изготовлена из полиэтилентерафталатной пленки, фольгированной алюминием ФДЛ-А-2 толщиной 15 мкм. Толщина проводника катушки — 10 мкм (10 витков). В качестве кабеля использован провод ЛППВ 4х0,8 мм².

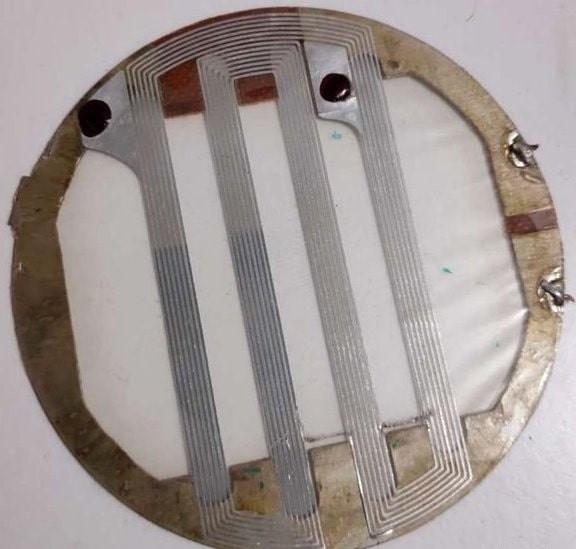

Мембрана выполнена из полимерной пленки с приклеенной к ней алюминиевой фольгой. Из фольги методом фотолитографии изготавливается звуковая катушка, имеющая вид меандра с четырьмя секциями. Витки каждой секции звуковой катушки находятся в магнитном поле рассеивания двух магнитных стержней, намагниченных разноименно.

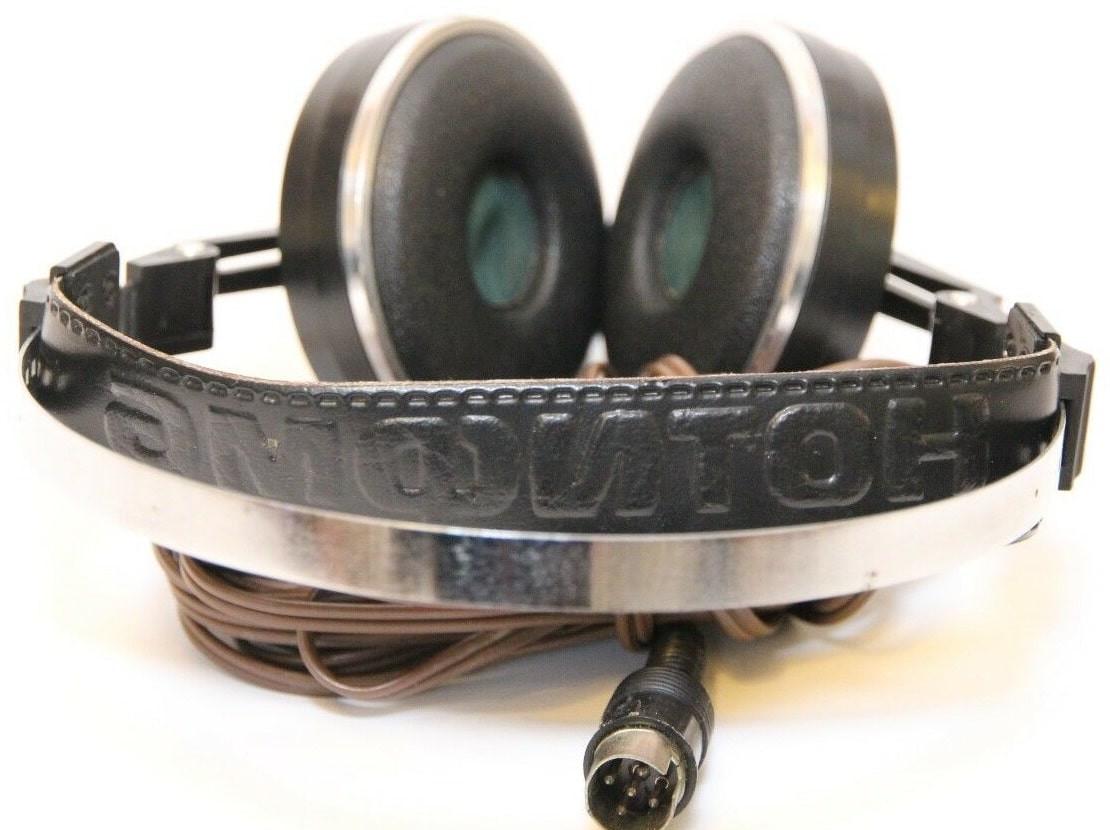

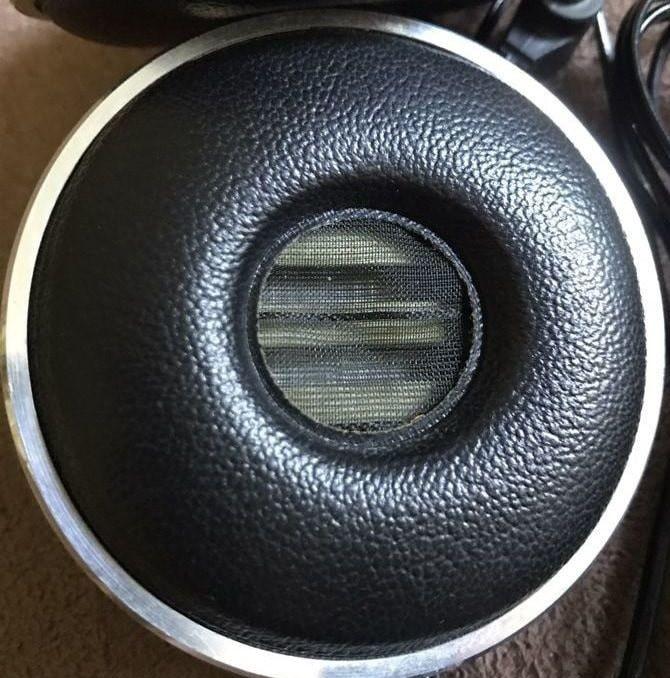

Весь пакет скреплен с помощью пружин 7 и вложен в круглый пластмассовый корпус. К нему крепится двойное оголовье, состоящее из металлической ленты и мягкой полосы, плотно облегающей голову слушателя. К крышкам корпусов крепятся амбушюры прижимного типа из искусственной кожи. Для полного понимания акустического оформления стоит также изучить характеристики динамика 15 ГД-12, который часто использовался в аналогичной аппаратуре.

Схема и документация

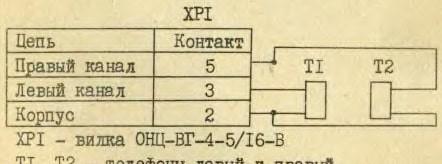

Схема:

Если вас интересуют другие модели из серии «Амфитон» или «Электроника», обратите внимание на ТДС-8 «Феникс», которые также демонстрируют высокий уровень инженерной мысли советского периода.

Паспорт ТДС-15
