Изготовитель: Matsushita Electric Industrial Co., LTD. Япония, выпуск 1966-1971 годов.
Характеристики:
3-х полосная АС закрытого типа

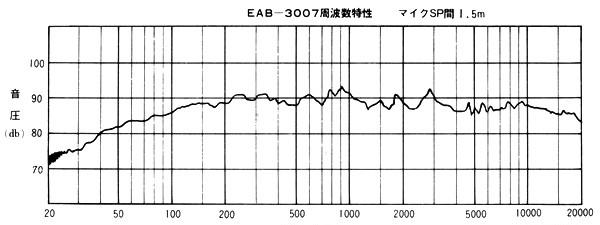

Диапазон частот: 20 – 20000 Гц
Чувствительность: 92 дБ/Вт/м
Сопротивление: 16 Ом
Номинальная мощность: 30 Вт
Установленные динамики:
НЧ: 300 мм, конусный бумажный диффузор (модель Technics EAS-30PL40)
СЧ: компрессионный драйвер, нагружен на рупор (модель Technics EAS-50HM15)
ВЧ: компрессионный драйвер (модель Technics EAS-5HH45)
Частоты раздела фильтра: 600 Гц и 7000 Гц
Внешние размеры (ВхШхГ): 940х660х464 мм (включая выступ рупора в 120 мм)
Вес одной АС: 45 кг

Описание:

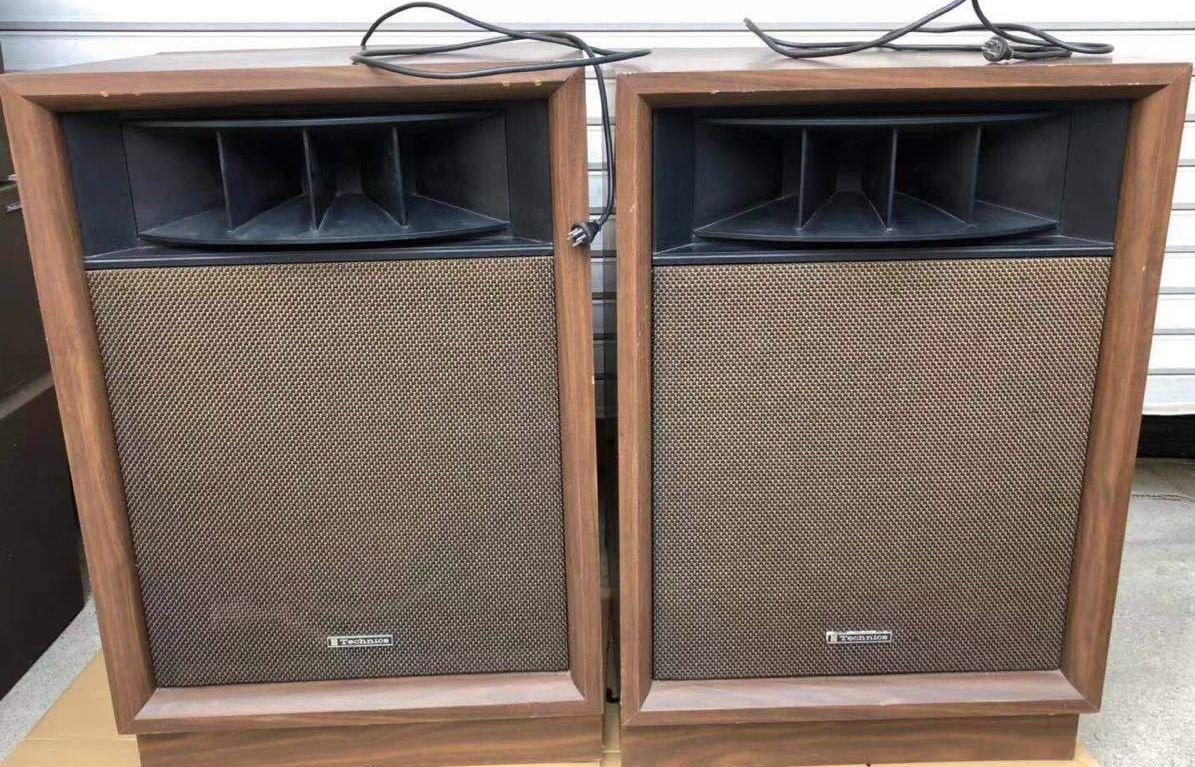

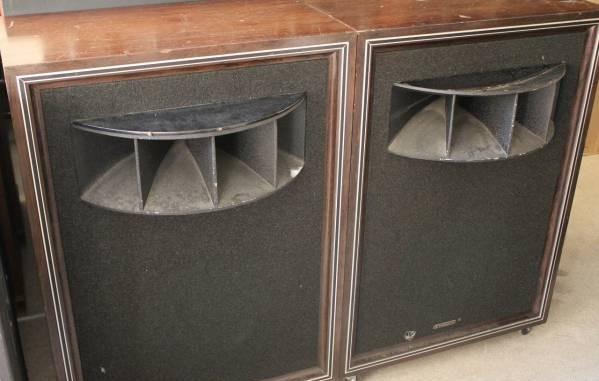

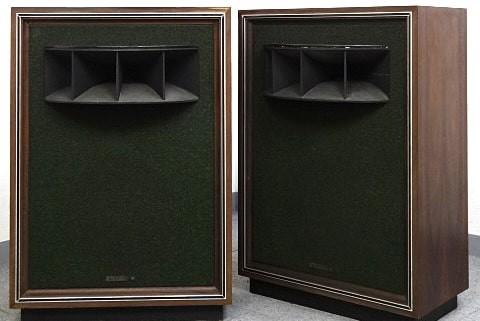

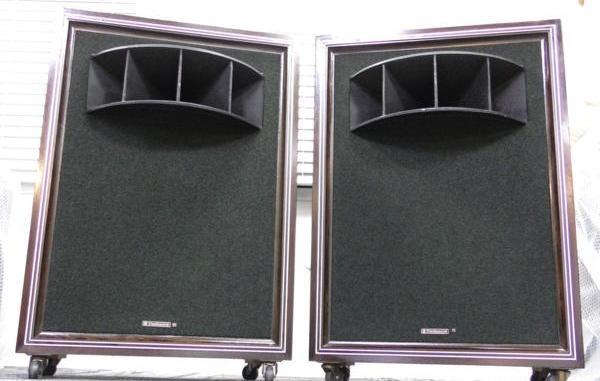

Изначально Technics 5 обозначался как EAB-3007, позже был изменен на SB-3007. Корпус АС изготовлен из фанеры и внешне покрыт шпоном. Лицевая панель закрыта тканью, в верхней части установлен рассеиватель рупора СЧ динамика. Под дополнительным тканевым грилем установлены НЧ и ВЧ динамики. На задней стенки установлена клеммная колодка и регуляторы уровня средних и высоких частот. Внутри корпус заполнен звукопоглотителем.

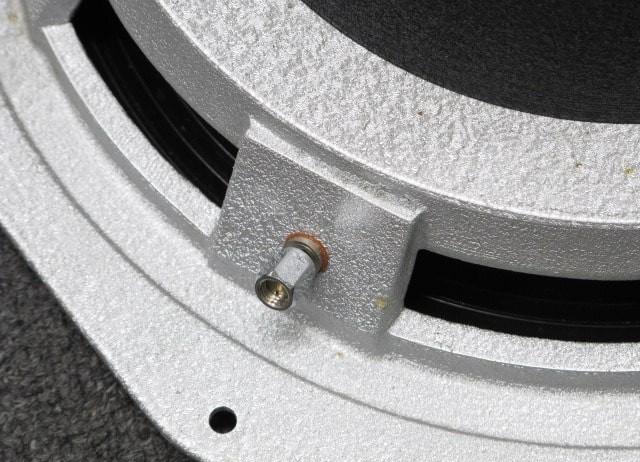

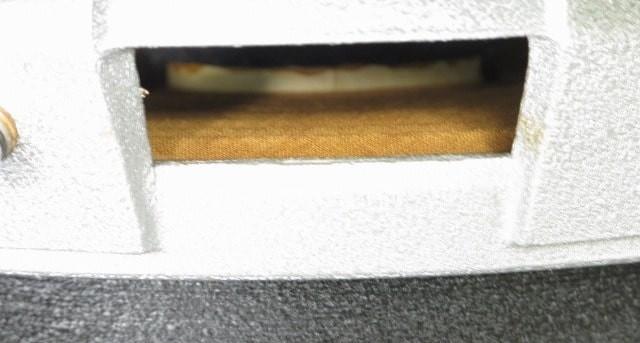

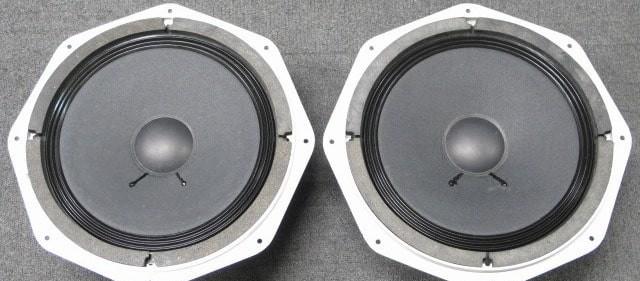

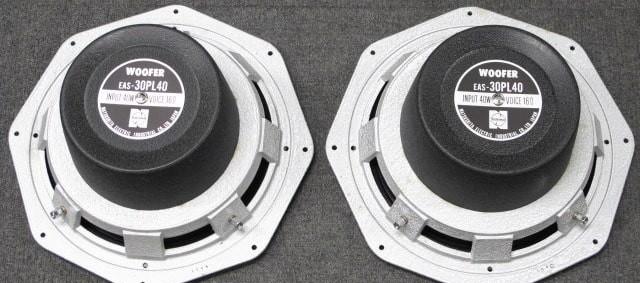

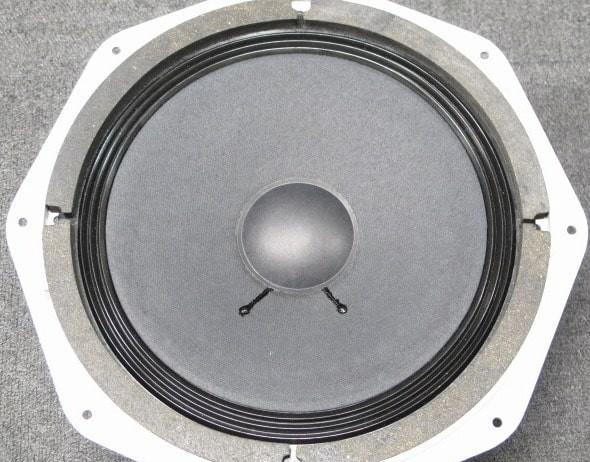

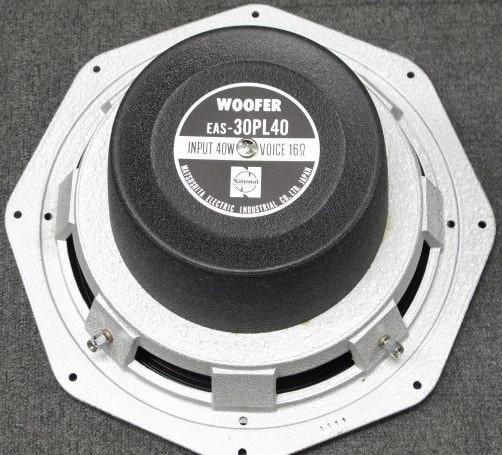

Низкочастотный динамик Ø300 мм Technics EAS-30PL40 имеет конусный бумажный диффузор с тканевым подвесом. Корзина алюминиевая, литая, верхний край которой 8-ми гранной формы. Магнитная система закрыта кожухом. Номинальная мощность НЧ динамика 40 Вт, сопротивление 16 Ом.

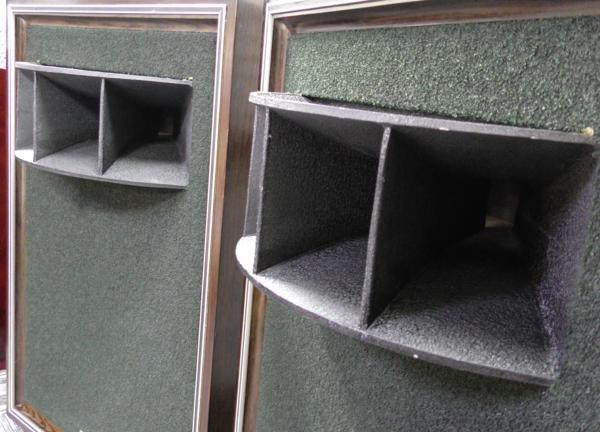

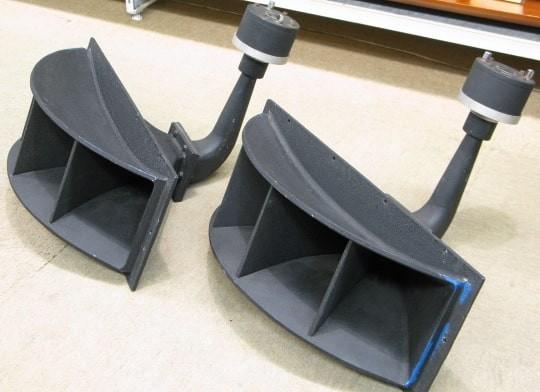

СЧ динамик установлен EAS-50HM15, который представляет компрессионный драйвер с излучателем из дюралюминия. Драйвер нагружен на рупор, спереди которого крепится рассеиватель из алюминиевого сплава толщиной 5 мм.

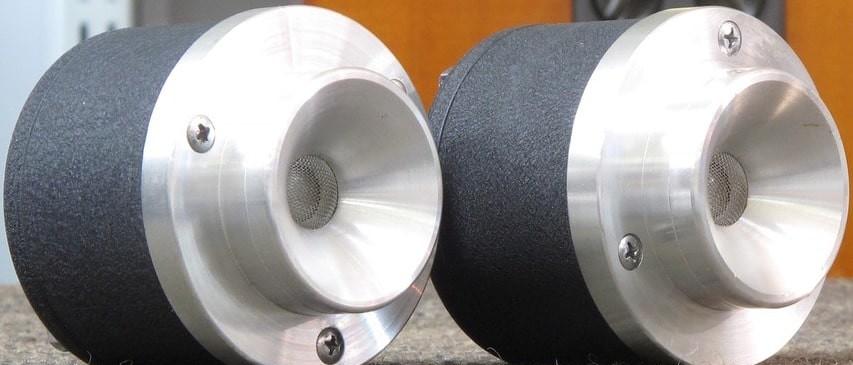

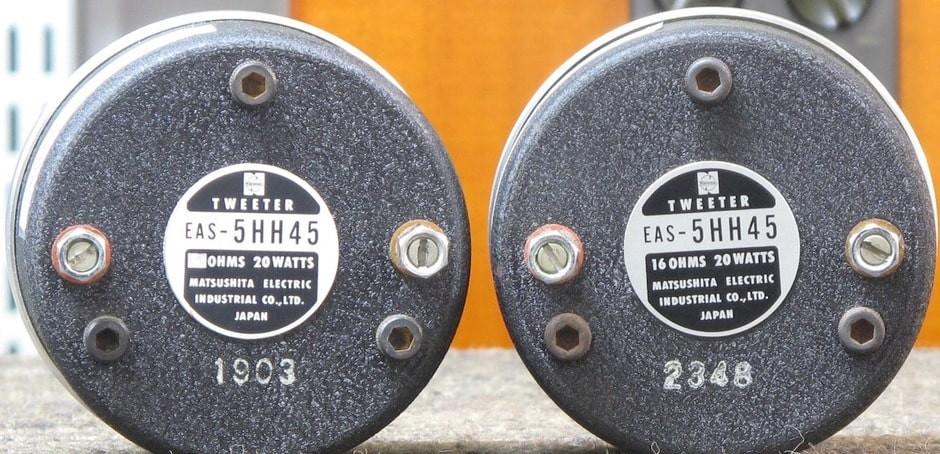

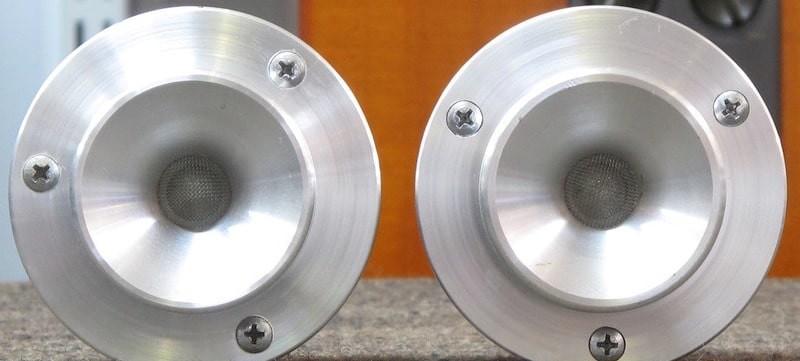

Высокочастотные динамики EAS-5HH45 так же как и СЧ компресионные:

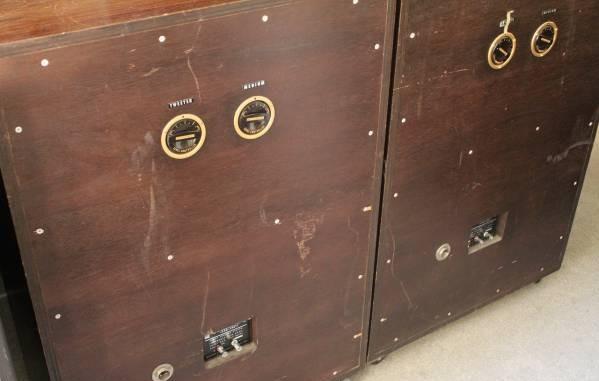

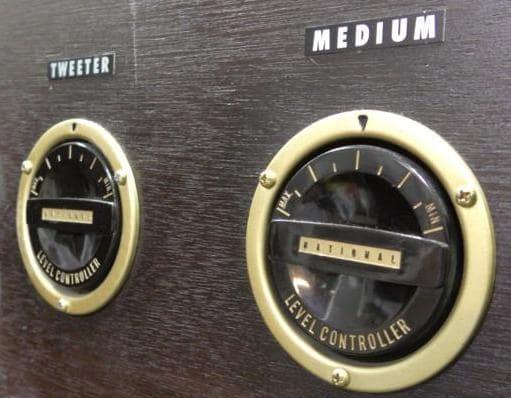

Регуляторы уровня средних и высоких частот:

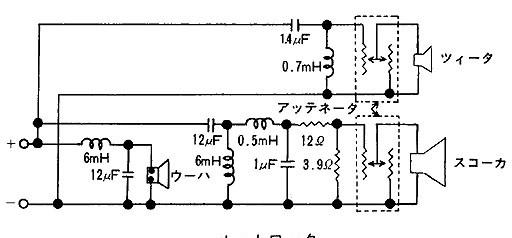

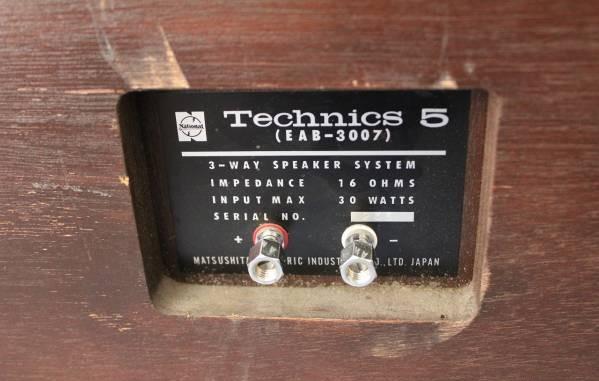

Клеммная колодка и схема электрических фильтров Technics EAB-3007 (Technics 5):
