Изготовитель: Япония, 1979 год.
Технические характеристики:
3-х полосная АС закрытого типа
Диапазон воспроизводимых частот по уровню -10 дБ: 30 – 125000 Гц
Чувствительность: 91 дБ/Вт/м
Номинальная мощность: 100 Вт
Музыкальная мощность: 150 Вт
Номинальное сопротивление: 8 Ом

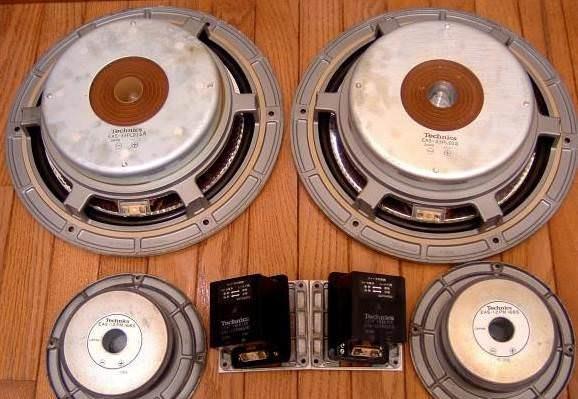

Используемые излучатели:
НЧ: 320 мм (плоский, сотовый, Direct Drive)
СЧ: 80 мм (плоский, сотовый, Direct Drive)
ВЧ: ленточный с акустической линзой;
Частоты раздела фильтра: 600 Гц и 6000 Гц
Габаритные размеры (ВхШхГ): 711x402x318 мм
Масса одной АС с сеткой: 32 кг
Описание:
Конструкция акустических систем защищена четырьмя патентами, колонки выпускались малыми партиями (поэтому очень трудно встретить на рынке) и изготавливалась вручную (в том числе и динамики). В последствии, корпорация Matsushita Electric выпускавшая акустику под маркой Technics свернула производство SB-10, сосредоточив все силы на выпуске более простой с технической точки зрения линейки SB-M, в которой также применялись плоские сотовые излучатели.

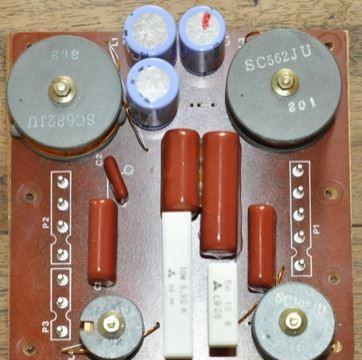

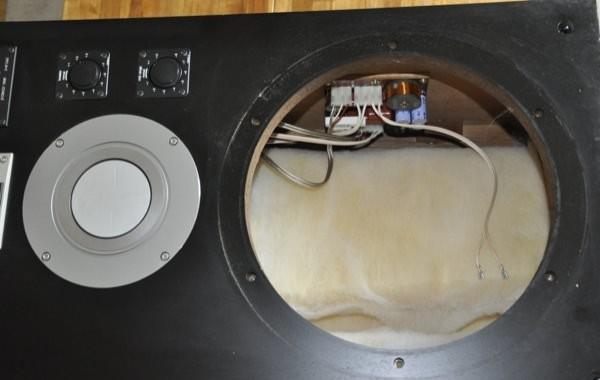

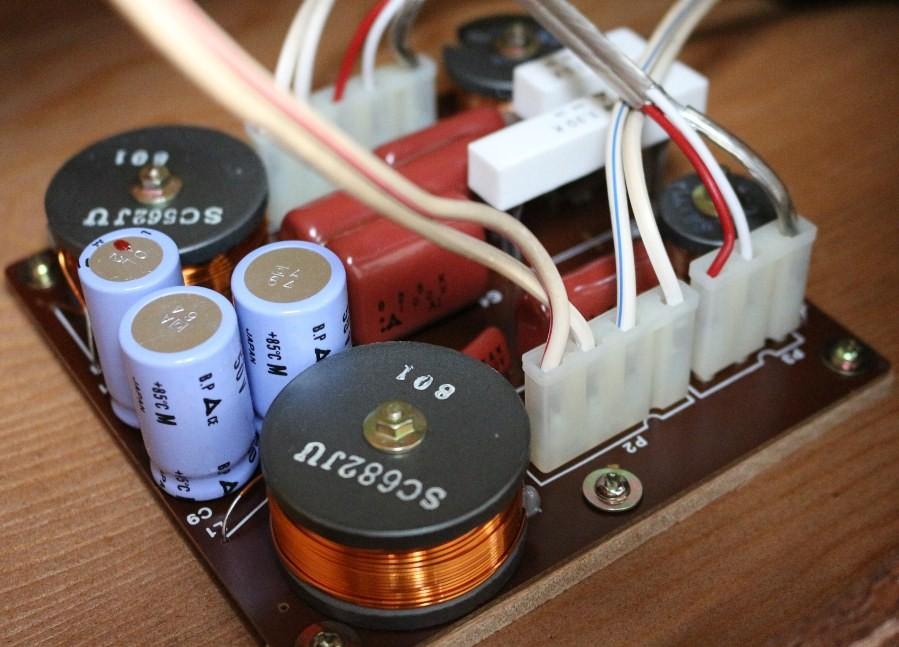

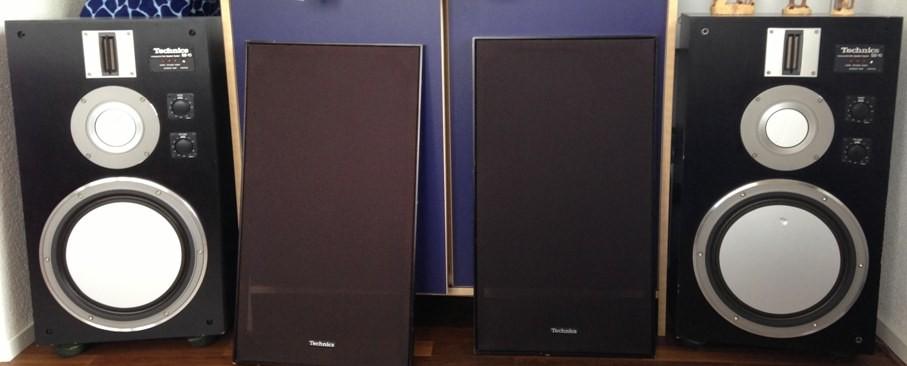

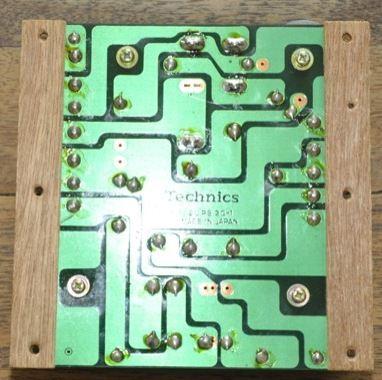

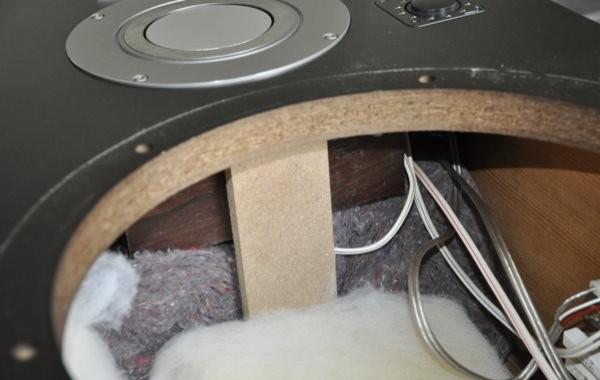

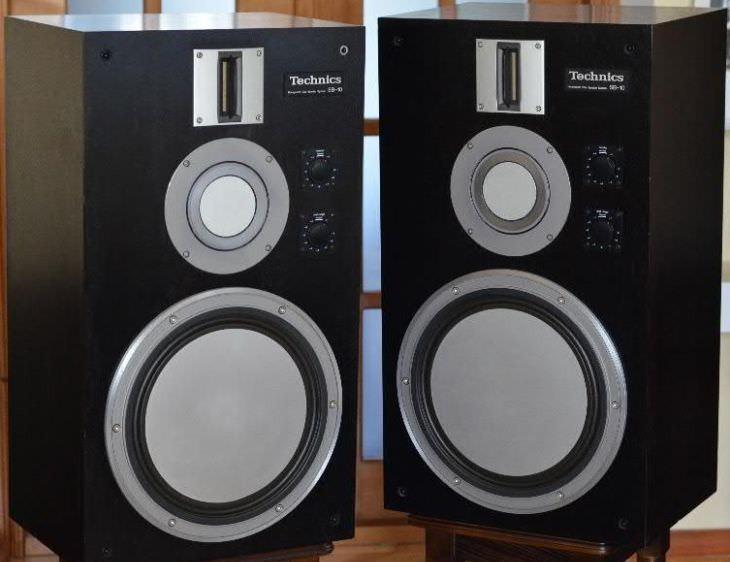

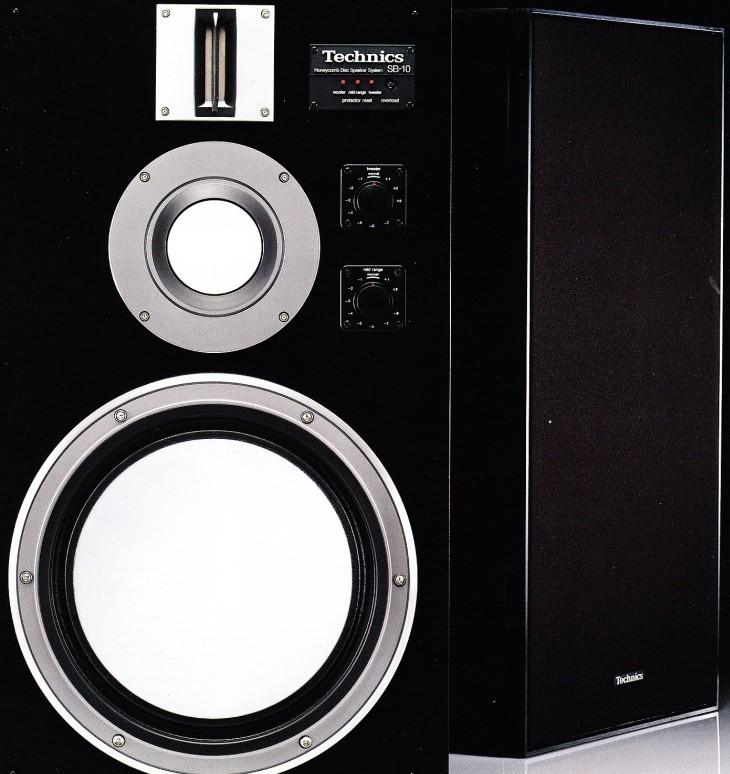

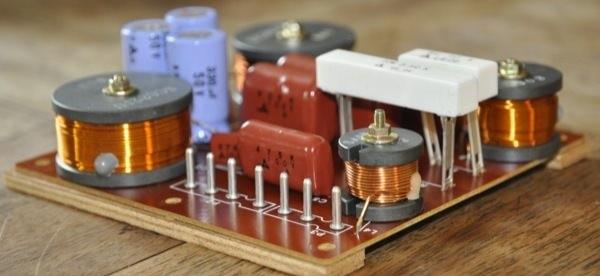

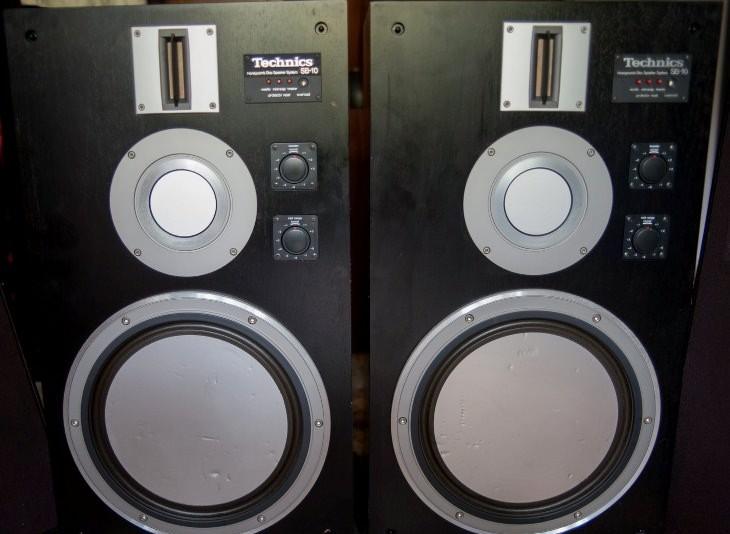

Корпус полностью герметизирован с использованием плиты высокой плотности (ДСП) толщиной 25 мм. Внешняя отделка – шпон розового дерева. Динамики расположены по центру вдоль вертикальной оси. Справа от ВЧ находится шильдик с названием АС и индикацией перегрузки. Чуть ниже расположены регуляторы средних и высоких частот. На задней панели находится клеммная колодка. Внутри корпуса находится звукопоглотитель и электрические фильтры. СЧ динамик отделен от общего объема перегородками из ДСП.

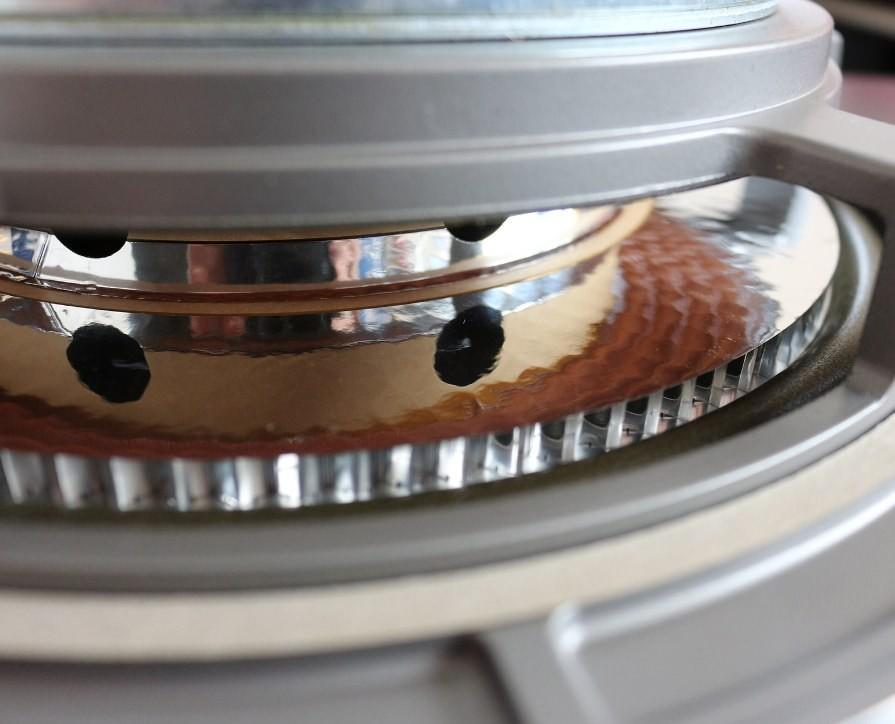

В Technics SB-10 была предпринята попытка реализовать идеальный низкочастотный динамический излучатель. Где безынерционная диафрагма, не имеющая собственных резонансов должна толкать воздушные массы с одинаковой равномерностью во всём диапазоне рабочего хода. Инженеры компании разработали лёгкую и в тоже время жесткую, плоскую диафрагму, заполненную сотовым наполнителем (технология была позаимствована в аэрокосмической отрасли). После проведённых испытаний было доказано, что данная диафрагма обладает высокой жесткостью, практически не имеет собственных резонансов и обладает исключительным декрементом внутреннего затухания. Это идеально подходило для реализации идеи совершенного излучателя, но данную диафрагму нужно как-то толкать. Обычные звуковые катушки и магнитные системы, имеющиеся на то время, не могли обеспечить необходимую энергию и плавность хода. Тогда было принято решение разработать принципиально новую магнитную систему и звуковую катушку.

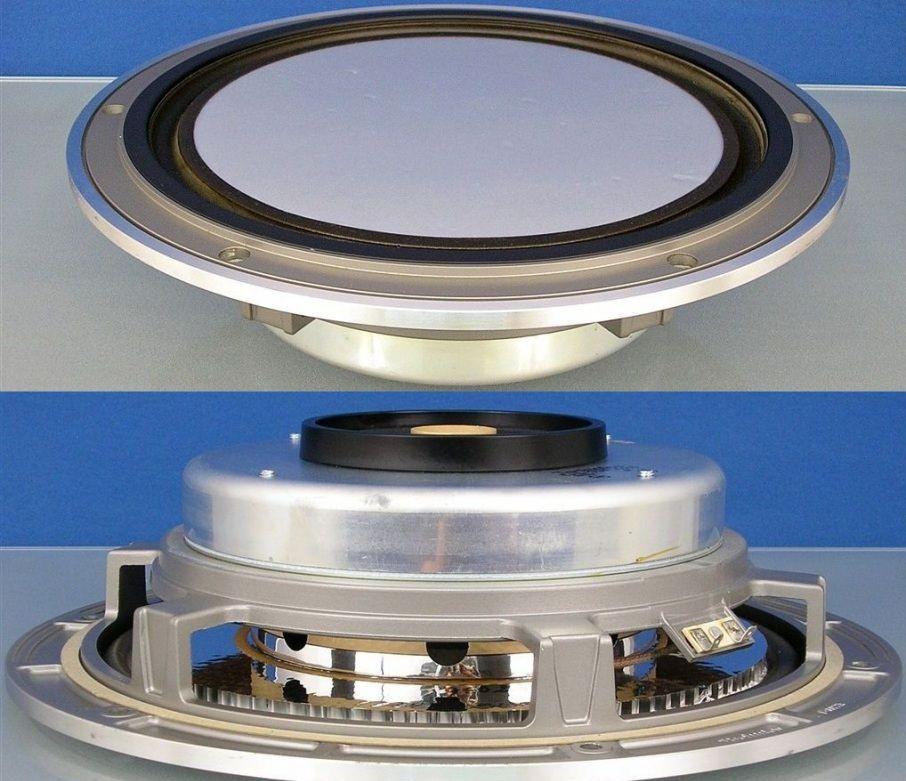

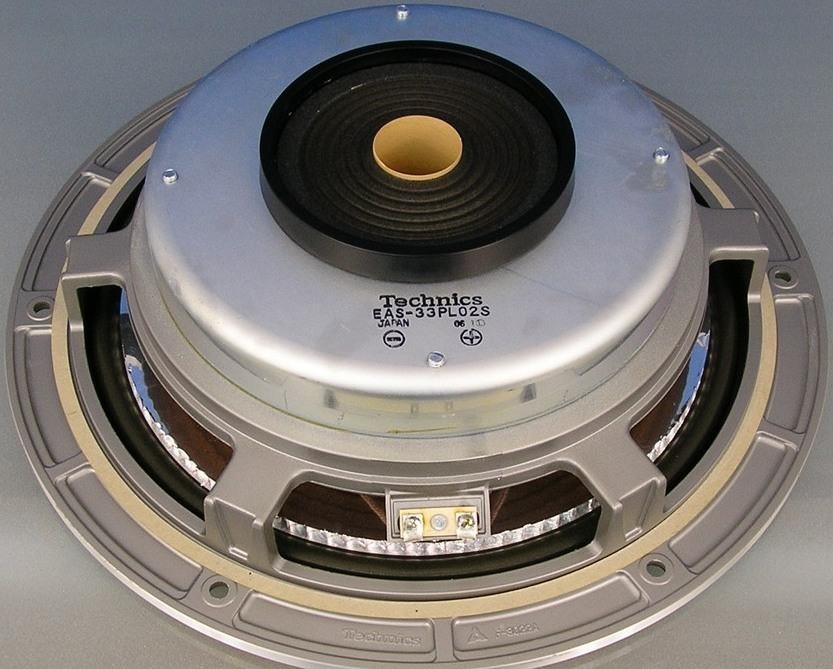

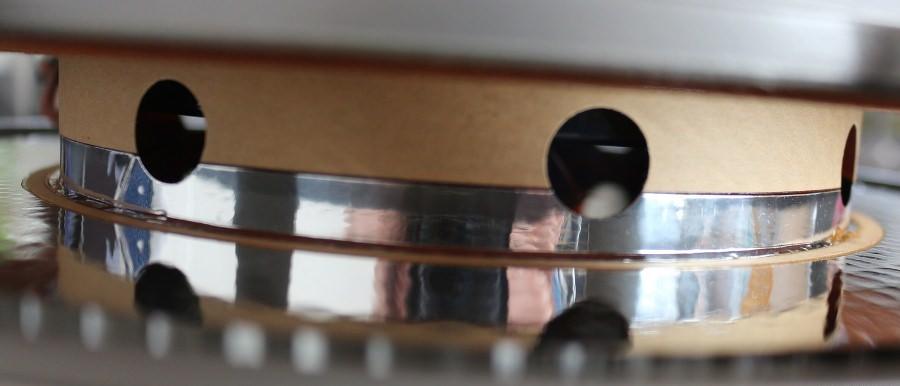

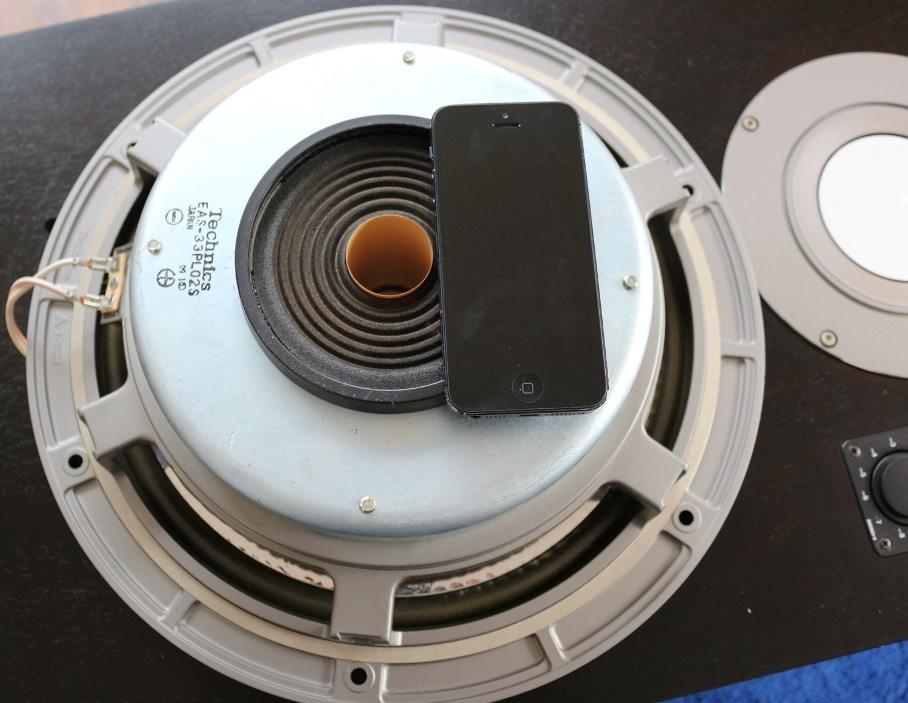

На мощной литой 13 дюймовой раме крепится большой инверсный (фокусирующий) магнит из редкоземельных металлов, который находится не снаружи, как в обычных динамиках, а внутри звуковой катушки и является керном магнитной системы. Магнитопровод выполнен из сверх магнитомягкой стали. Запатентованная симметричная конструкция магнитопровода позволяет максимально сфокусировать магнитное поле в зазоре, и исключает образование вихревых токов. Шестнадцати сантиметровая (самая большая в мире по сегодняшний день) звуковая катушка, намотанная ленточным медным проводом на каркасе из каптона. Kapton by DuPont – материал на основе полиимидной пленки, отличающийся превосходной стабильностью характеристик в широком диапазоне температур и сложных условий эксплуатации. До сих пор подобные катушки на основе полиимидной пленки, смогли изготовить только в компании Focal (модели серии Electra и Utopia). В Technics SB-10 звуковая катушка непосредственно прикреплена к диффузору без переходного конуса, система была названа «Direct Drive». Для обеспечения плавного хода подвижной системы инженерами были применены две центрирующие шайбы и специальный противовес. Единственная компания на сегодня, которая изготавливает подобные магнитные системы это фирма Dynaudio. Но конструкция драйверов от Dynaudio гораздо проще – применены обычные конусные диффузоры, гораздо меньшие по диаметру катушки, магниты и одна центрирующая шайба.
НЧ динамик имеет звуковую катушку диаметром 160 мм и работает в поршневом режиме до 3300 Гц. Катушка термостойкая и выдерживает температуры до 200 °С. Плоский сотовый диффузор имеет полиуретановый подвес. Параметры низкочастотного громкоговорителя были подобраны специально для акустического оформления «закрытый ящик». По мнению специалистов Technics закрытый ящик хоть и обладает меньшим КПД на низких частотах, чем фазоинвертор, но имеет более натуралистичное звучание.

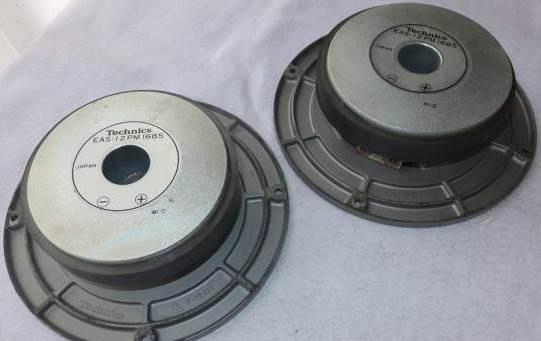

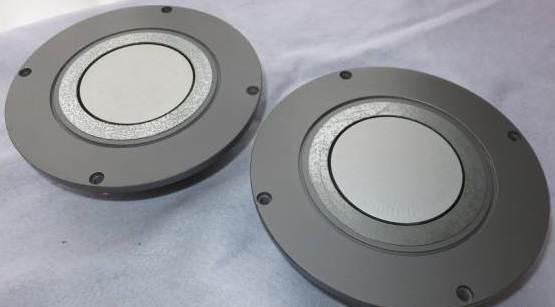

СЧ динамик имеет так же «прямой привод» от катушки к плоскому сотовому диффузору. Диаметр звуковой катушки 50,5 мм. Плоская АЧХ имеет довольно широкий диапазон, от 200 до 7500 Гц. Звуковая катушки так же термостойкая.
Эластичный подвес сделали «невидимым» закрепив его с обратной стороны диффузора заподлицо, так минимизируются отражения от подвеса обратно в диффузор. Для уменьшения вихревых токов в магнитной системе применён специальный наконечник. Звуковая катушка намотана плоским алюминиевым проводом, что ещё больше уменьшает вес лёгкой сотовой подвижной системы и позволяет отрабатывать самые мелкие музыкальные детали.
Плоский среднечастотный динамик с «Direct Drive» отличается от обычных конусных тем, что звуковые волны не распространяются от центра диафрагмы к краям, а излучаются всем диффузором единовременно. При том подвес диффузора “не мешает”, так как закреплён с обратной стороны.
За высокие частоты в Technics SB-10 отвечают ленточные твитеры с ультратонкой диафрагмой излучающей вплоть до 125 кГц. Ленточный излучатель Technics имеет сверхлёгкую диафрагму (17 мг) из полимерной плёнки с алюминиевым напылением и мощный редкоземельный магнит.
Акустические центры всех трёх сотовых излучателей расположены в одной плоскости, благодаря этому достигнута фазовая когерентность, что обеспечило естественность воспроизведения звука, а толстостенный жесткий и герметичный корпус невосприимчив к вибрациям и нагрузкам.
Часть описания взято по материалам: stereotest.ru
