Изготовитель: Япония, выпуск 1972 года.
Технические характеристики SB-1000:
3-х полосная АС закрытого типа

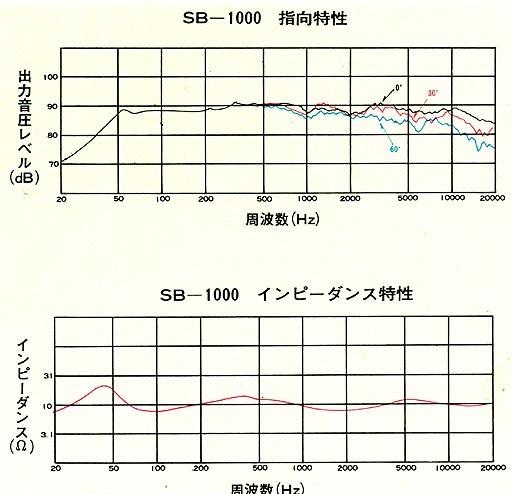

Диапазон частот: 20 – 30000 Гц
Чувствительность: 90 дБ/Вт/м
Мощность: 100 Вт
Сопротивление: 8 Ом
Используемые динамики:
НЧ – 300 мм (конусный), Technics EAS-30PL100S
СЧ – 45 мм (купольный), Technics EAS-18KM100S
ВЧ – 19 мм (купольный), Technics EAS-12KH100S
Частоты раздела: 500 Гц и 5000 Гц
Габаритные размеры (ВхШхГ): 582х392х397 мм
Масса: 52 кг

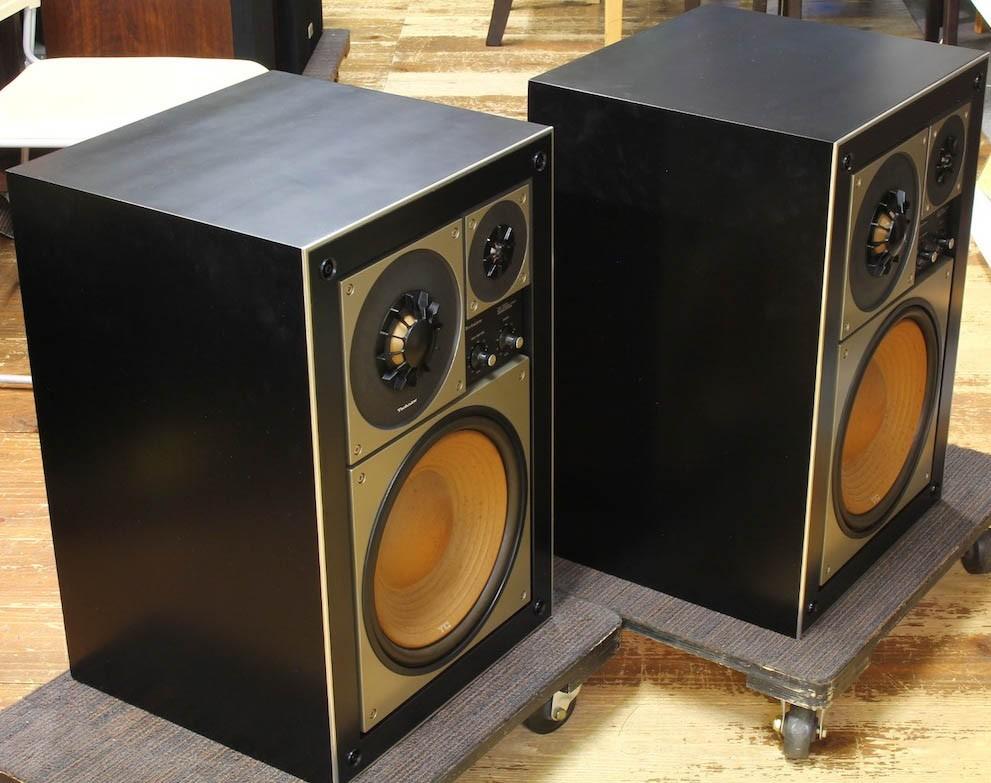

Описание SB-1000

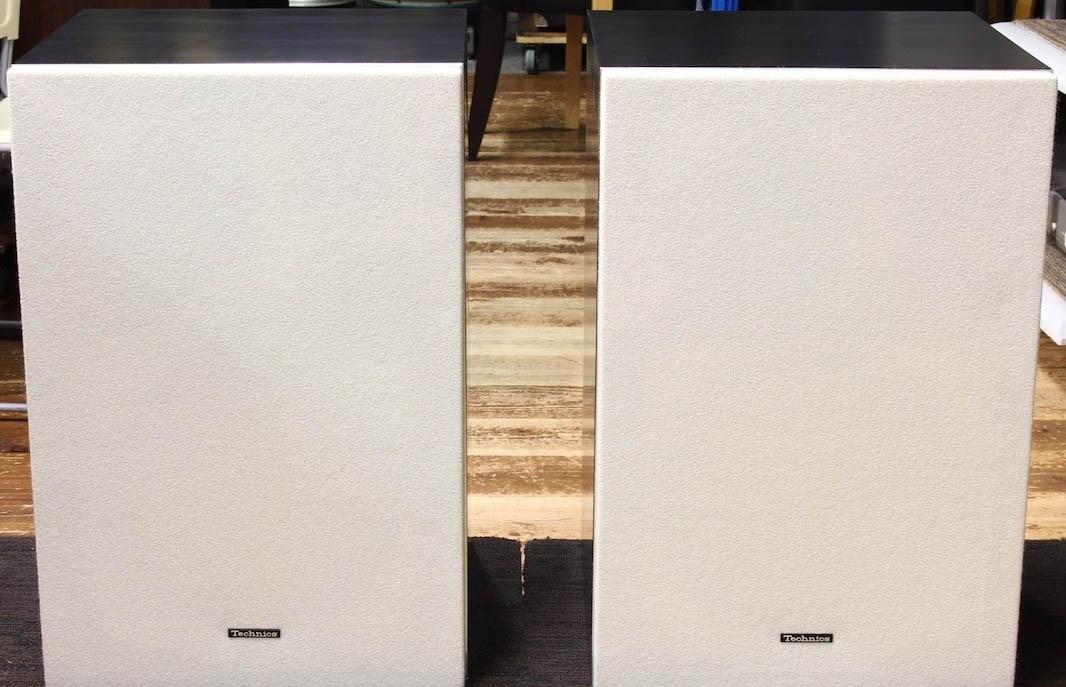

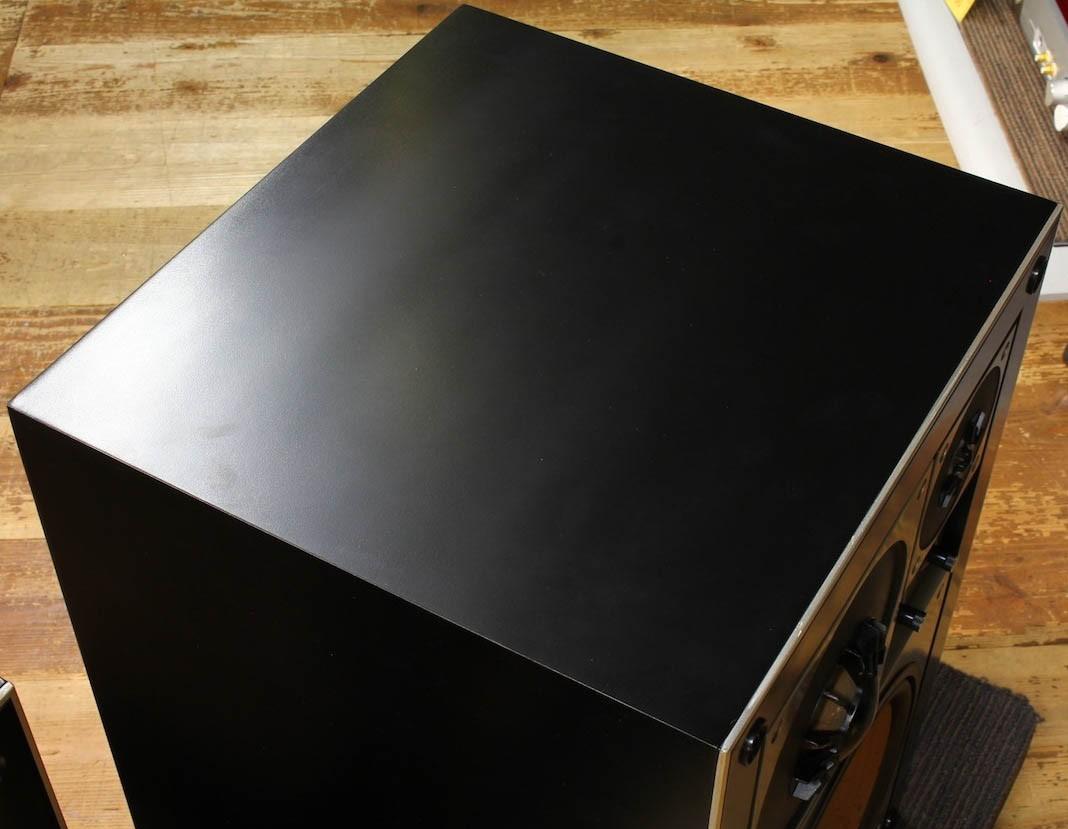

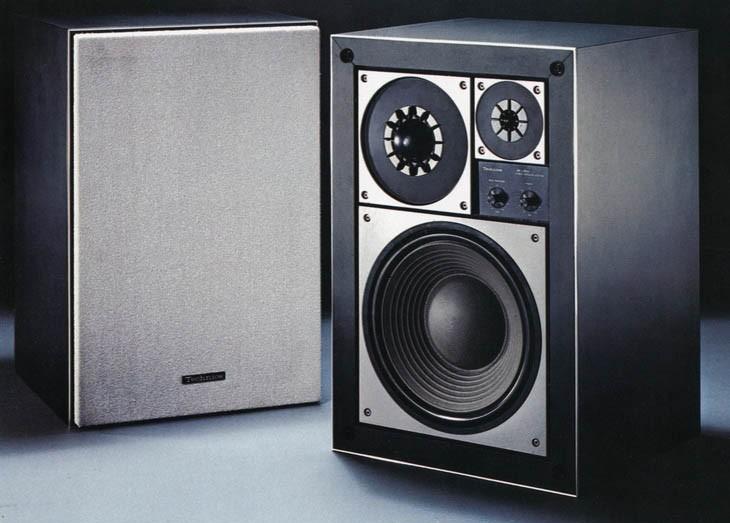

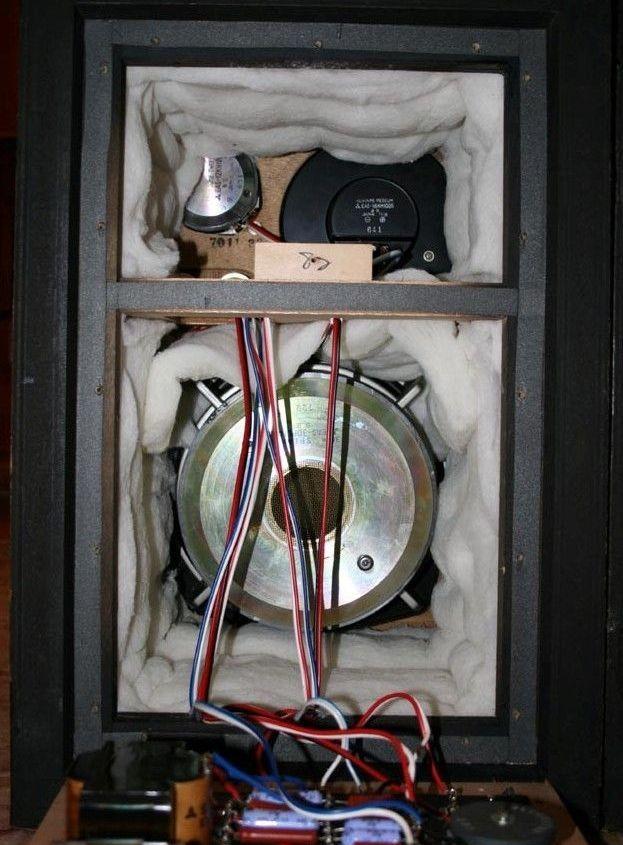

Корпус выполнен трехслойной конструкцией, 18 мм ДСП заключена между двумя фанерными листами толщиной 9 мм каждая, что в сумме составляет 36 мм. Задняя стенка съемная. Для дополнительной жесткости всего корпуса внутри установлена перегородка, как раз над НЧ динамиком. Внешне корпус покрыт виброгасящим покрытием, которое устойчиво к внешним воздействиям. Внутри корпус хорошо задемпфирован звукопоглотителем. С лицевой стороны передняя панель закрывается грилем. Внутренней объем по корпусу составляет 54 л.

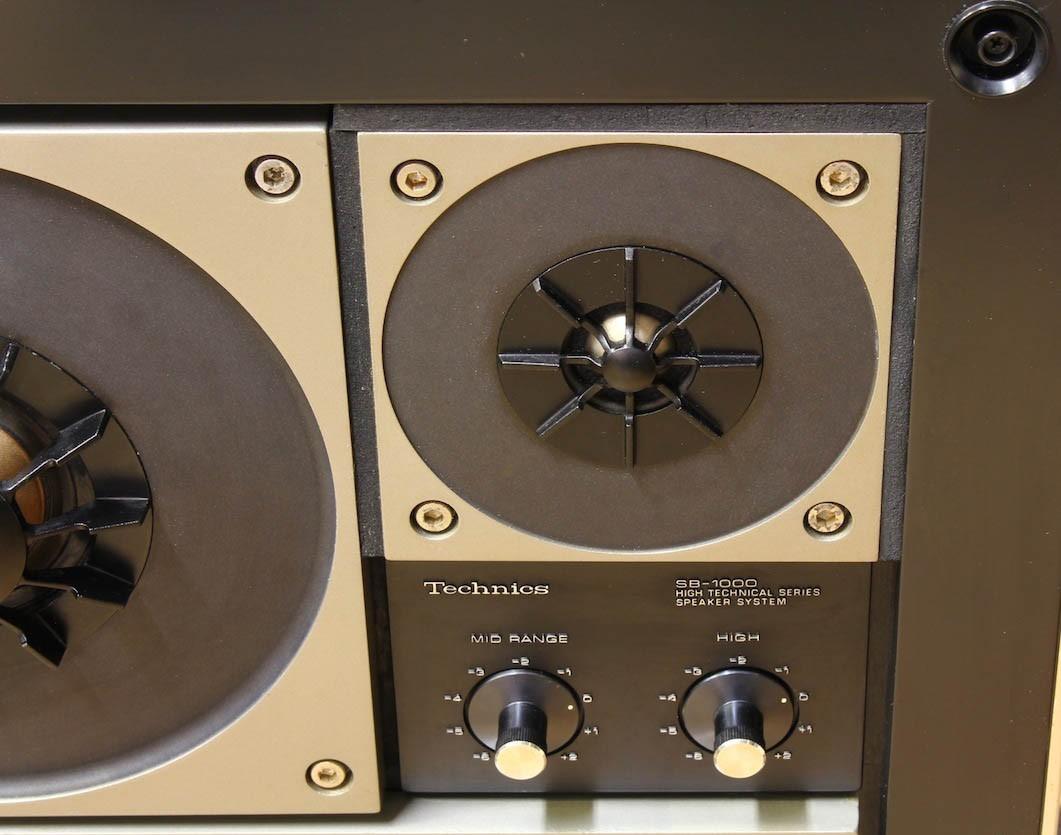

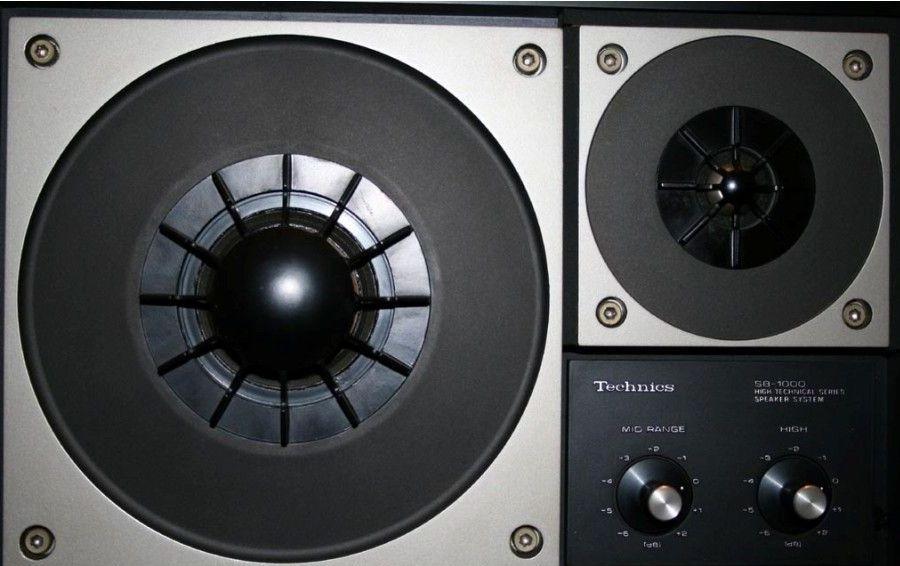

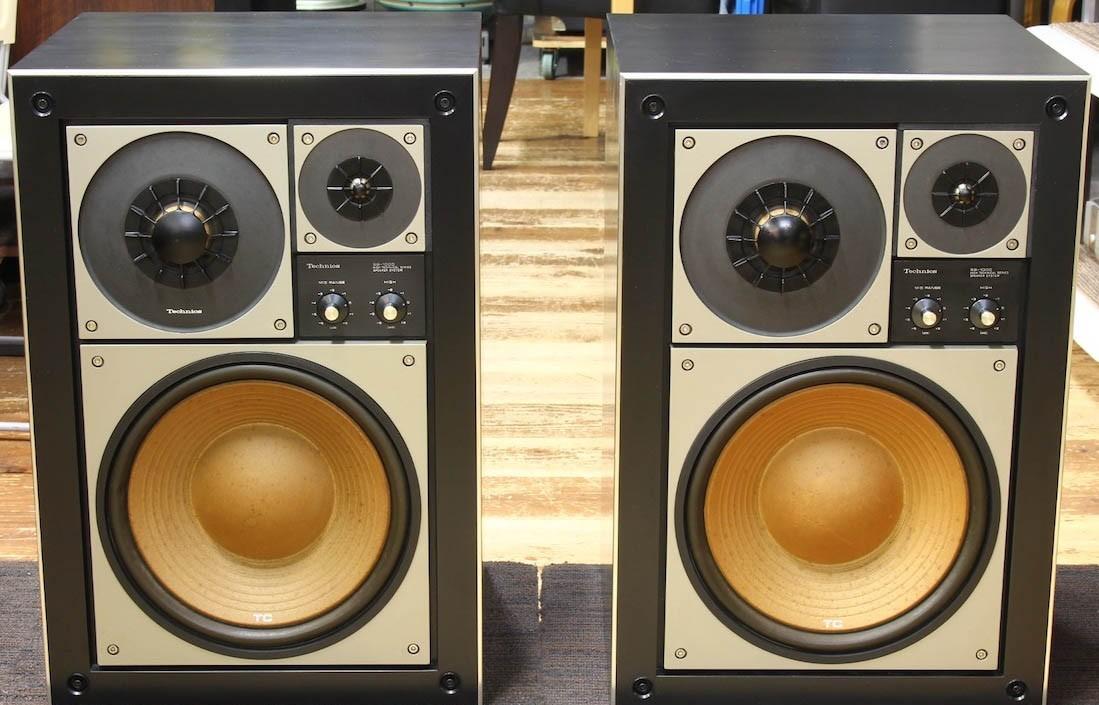

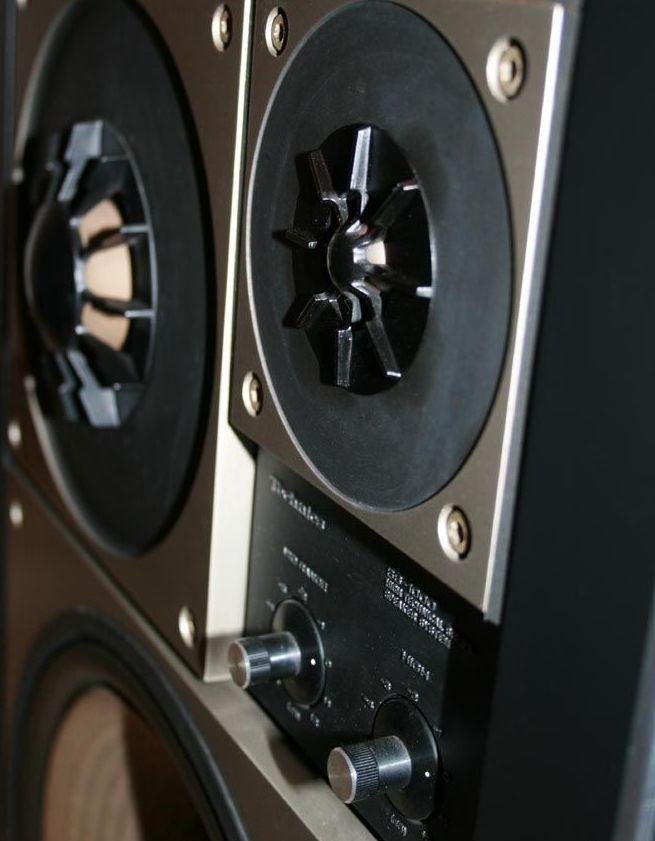

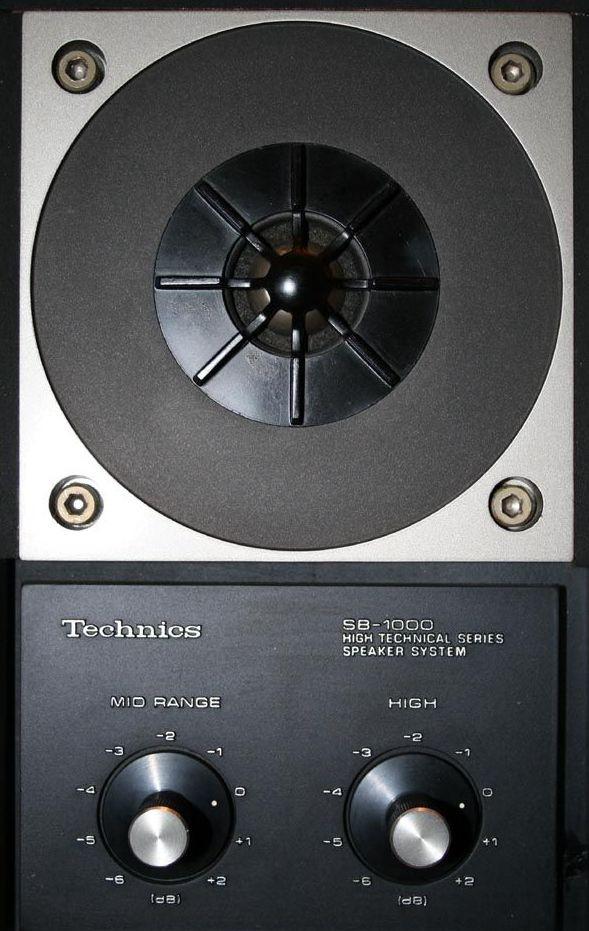

Динамик НЧ расположен внизу, над ним СЧ и ВЧ. Под ВЧ динамиком находятся регуляторы средних и высоких частот. Корзина у всех динамиков внешне переходит в монолитную плиты толщиной 10 мм.

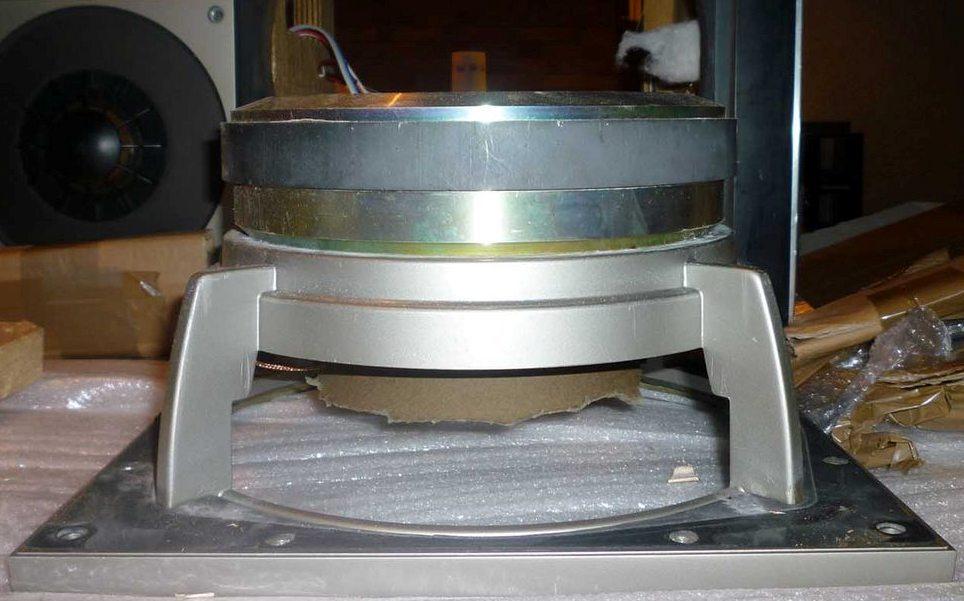

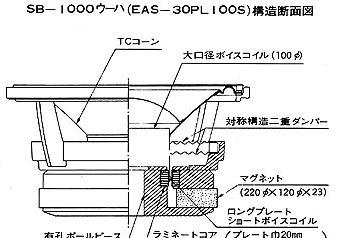

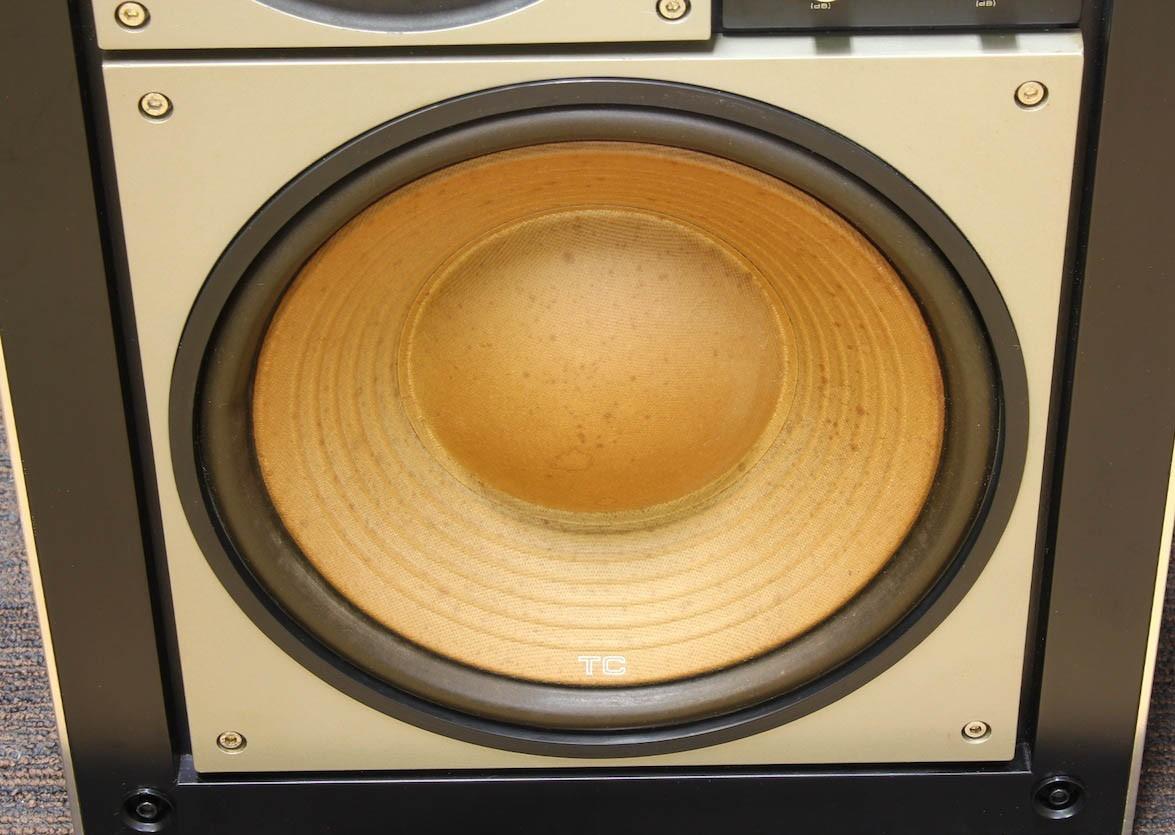

НЧ динамик в данной АС является уникальным. Собственно вся акустическая система есть легендарной в основном благодаря такому излучателю. Его секрет заключается в очень мощной магнитной системе с диаметром магнита 220 мм (размер магнита 220х120х23 мм), тогда как диаметр самого динамика 300 мм. Диффузор изготовлен из 3-х слойного композита бумаги и карбоновых волокон. 2 центрирующих шайбы с симметричной конструкцией. Подвес сделан из бутилкаучука. Вес НЧ динамика около 20 кг.

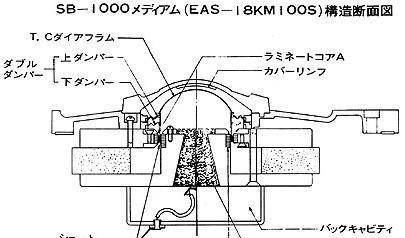

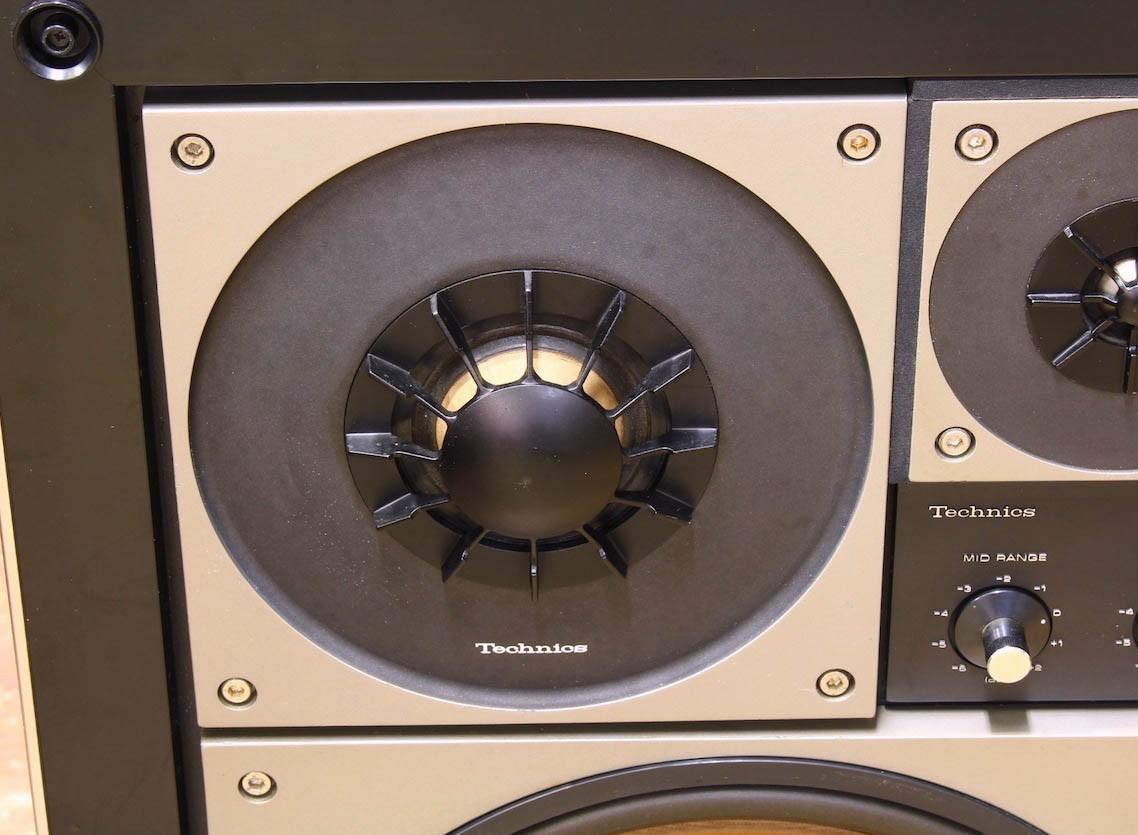

СЧ динамик имеет довольно мощный магнит со шифтованым стальным сердечником. Излучатель изготовлен из такого же композита как и у НЧ динамика.

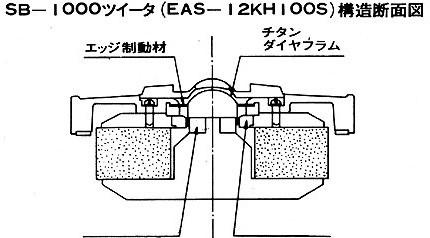

ВЧ динамик сделан из титана толщиной 20 мкм. Магнитная система имеет плотность потока 19000 Гс.

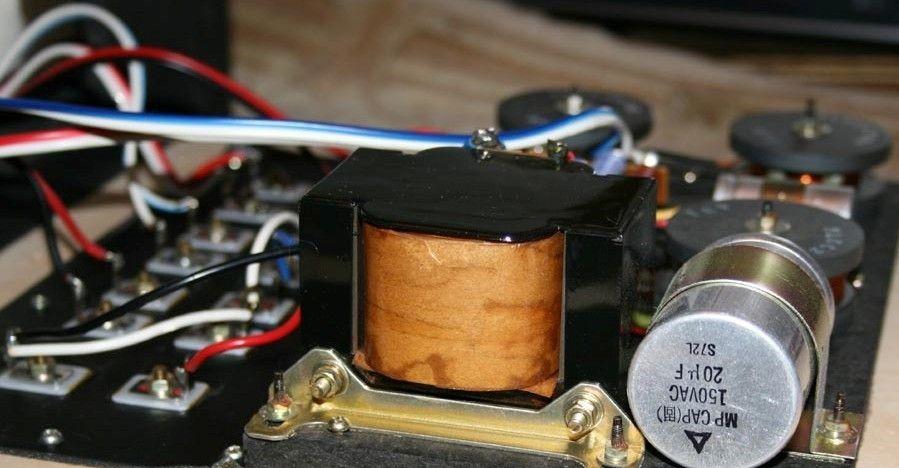

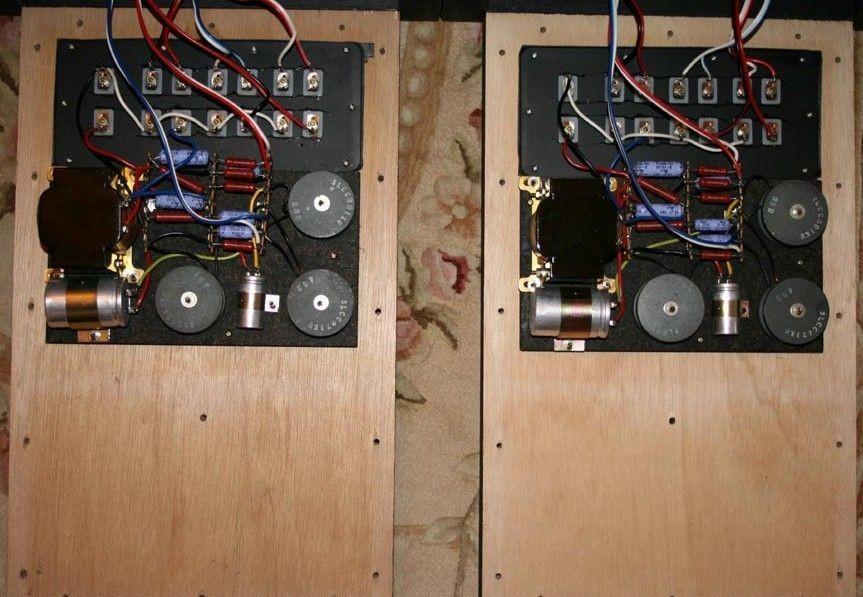

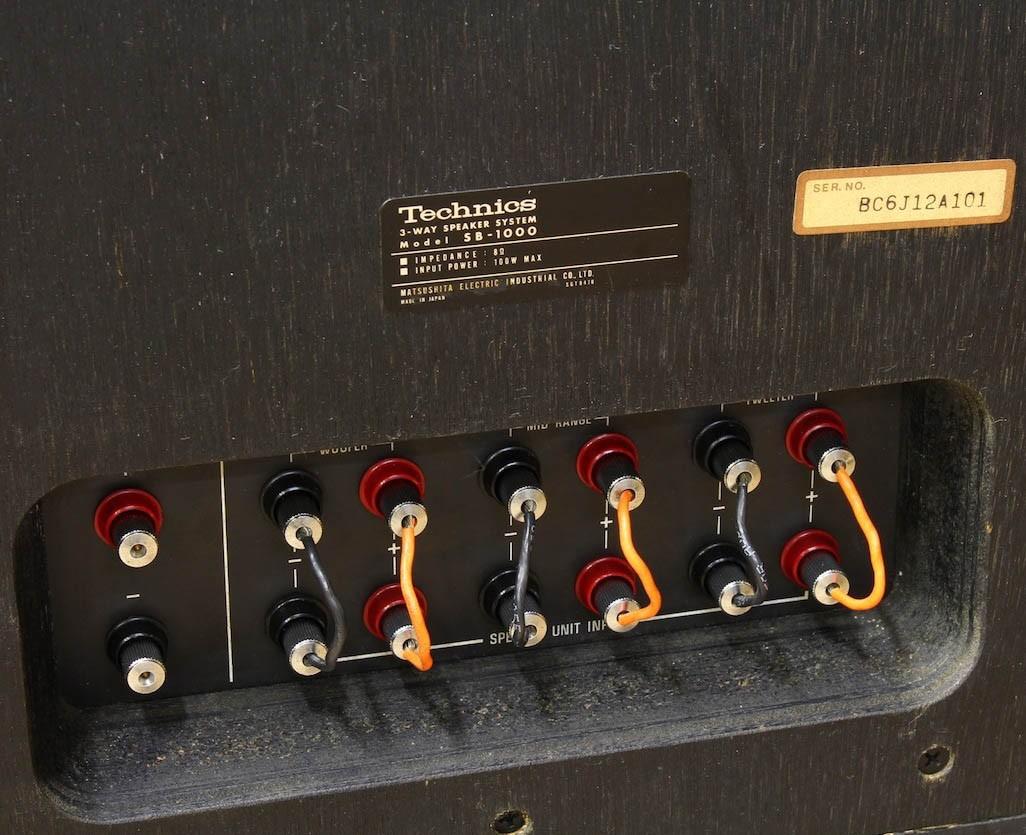

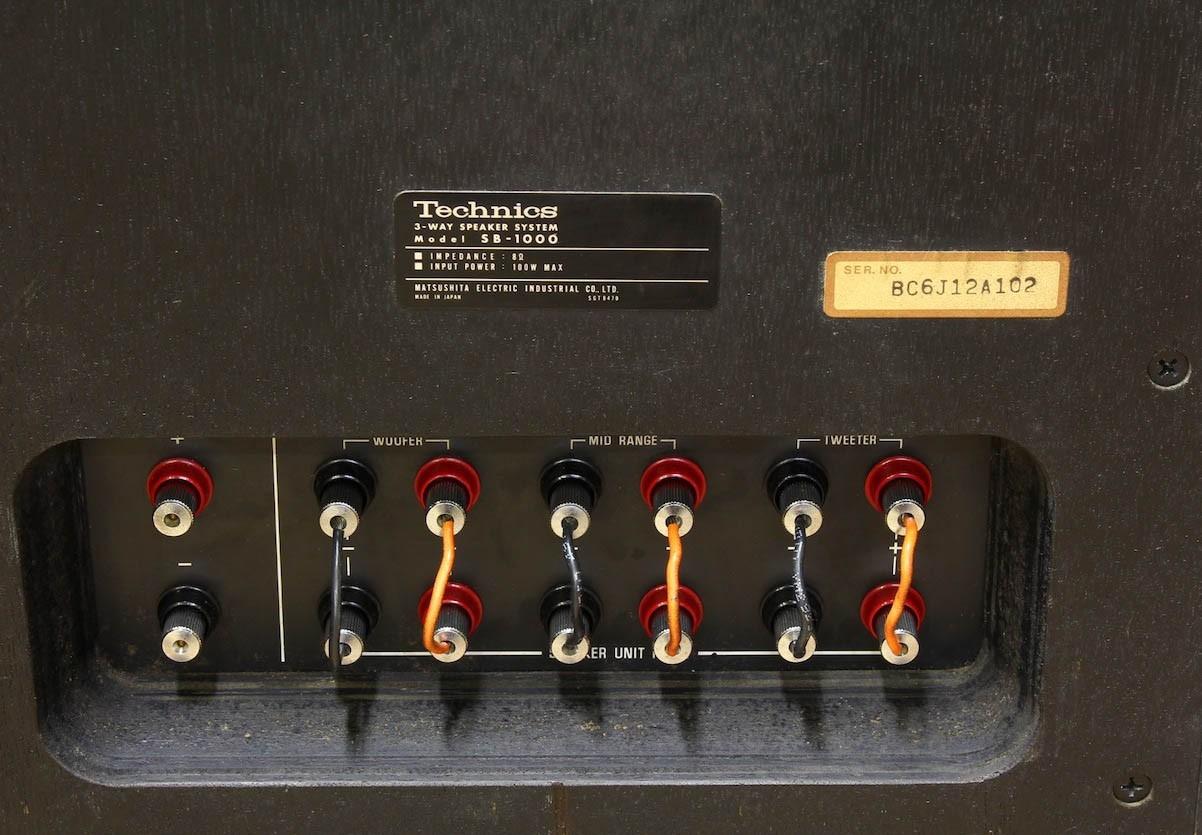

На задней стенке имеется бирка с названием АС и основными техническими характеристиками. Внутри на задней стенке расположены фильтра разделения по частотам. Под биркой есть выемка в задней стенке АС к которой изнутри прикреплена плата фильтров. На плате расположены клеммы для подключении АС к усилителю. Возможно раздельное подключение.
