Изготовитель: Япония, выпуск 1974 года.
Характеристики:
3-х полосная АС закрытого типа

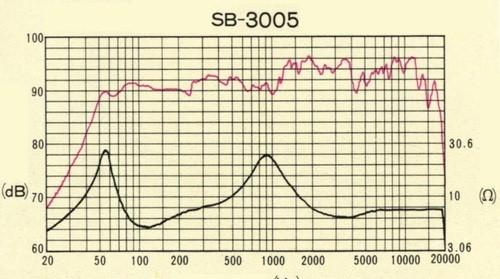

Диапазон частот по уровню -10 дБ: 40 – 20000 Гц
Чувствительность: 92 дБ/Вт/м
Максимальная мощность: 40 Вт
Сопротивление: 8 Ом
Используемые динамики: НЧ – 250 мм; СЧ – 120 мм; ВЧ – 65 мм
Частоты раздела: 900 Гц и 9000 Гц
Габаритные размеры (ВхШхГ): 696х359х297 мм
Масса: 16,5 кг
Описание:

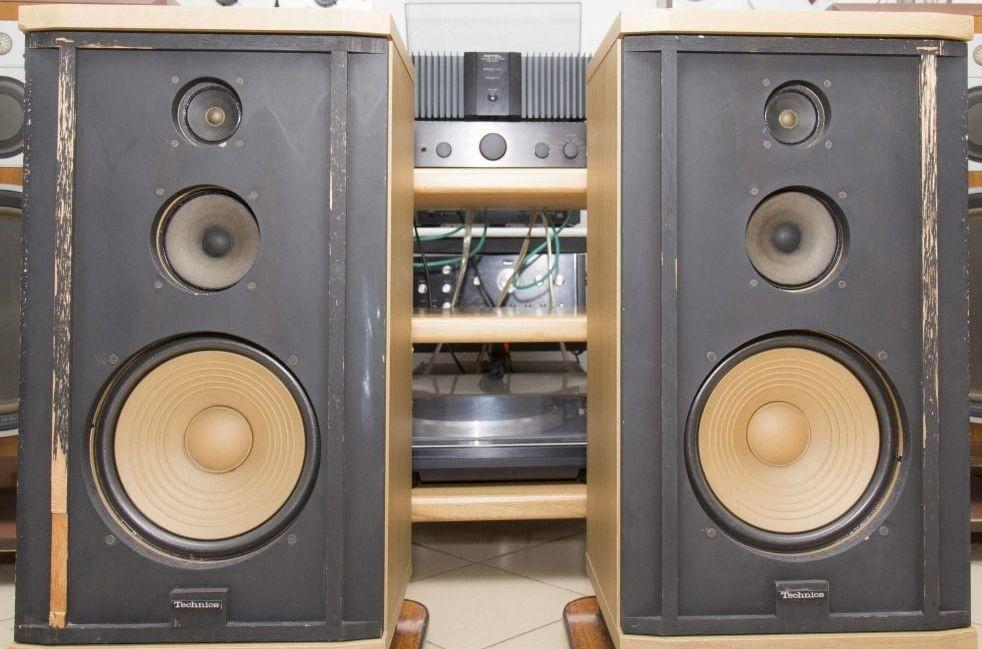

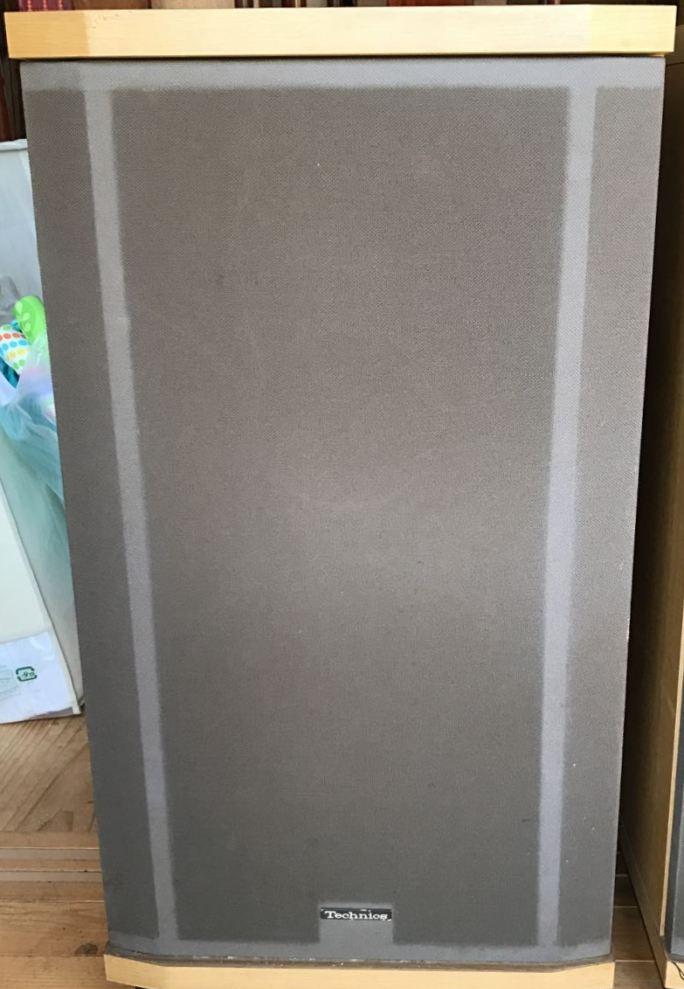

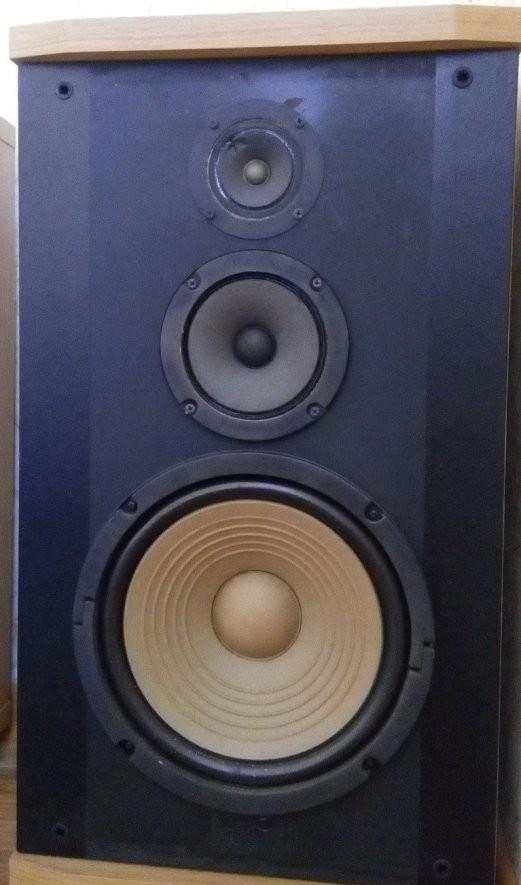

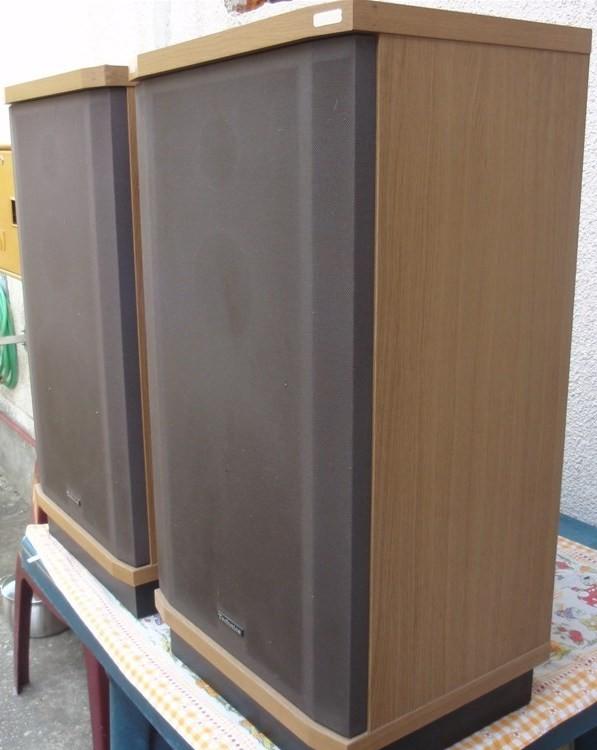

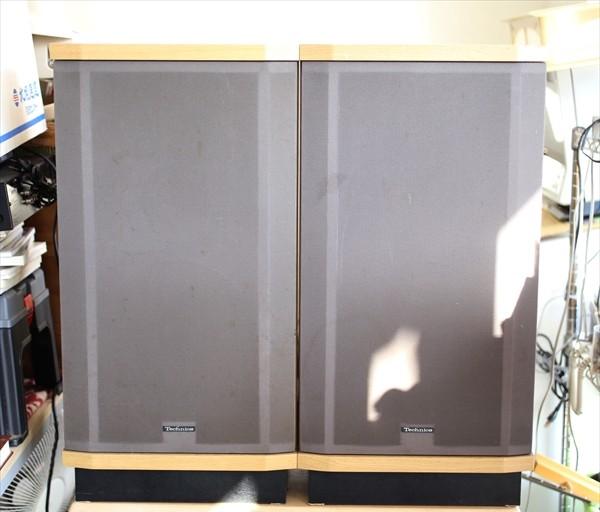

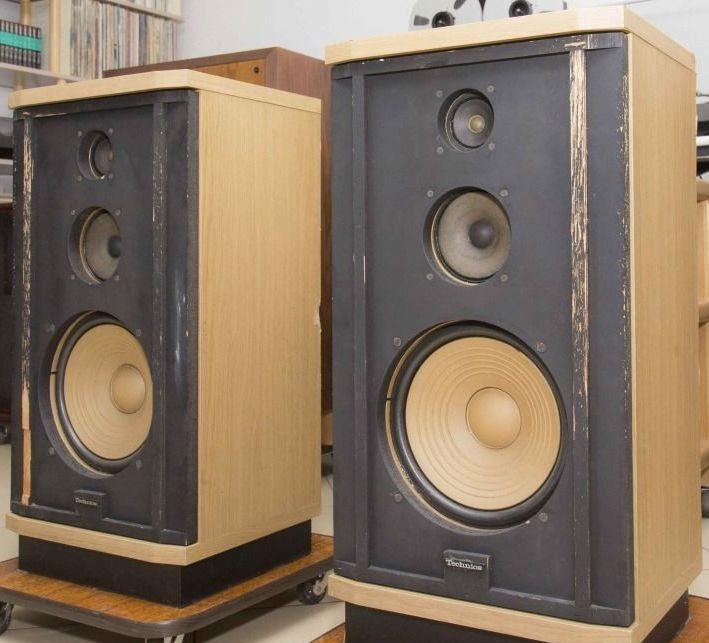

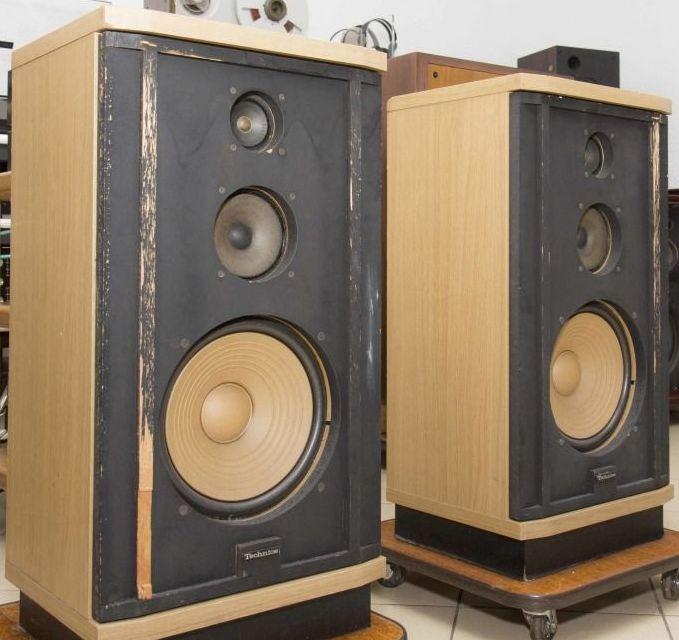

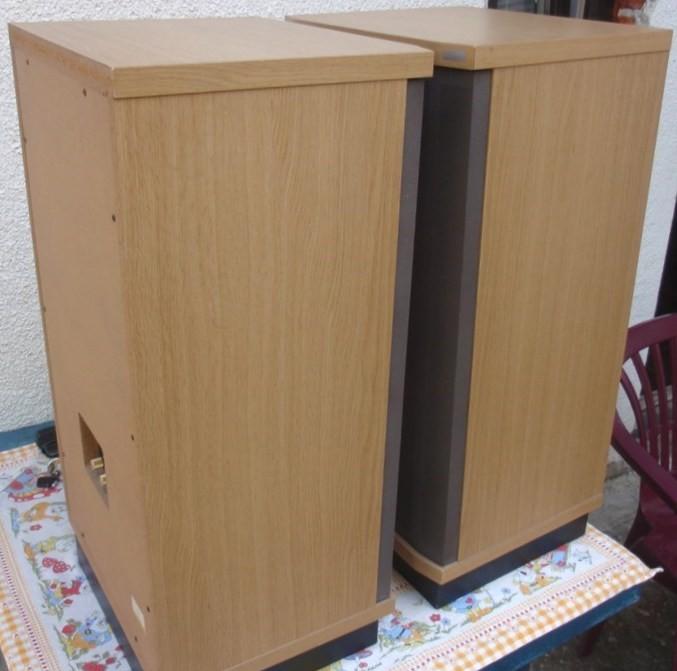

Корпус выполнен из ДСП, внешне фанерован шпоном. Задняя стенка съемная. Лицевая панель закрывается грилем. Динамики расположены по центру вдоль вертикальной оси. Внизу НЧ, над ним СЧ и выше ВЧ динамик. Все динамики закреплены с внутренней стороны передней панели.

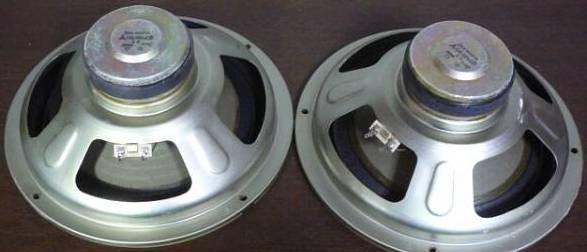

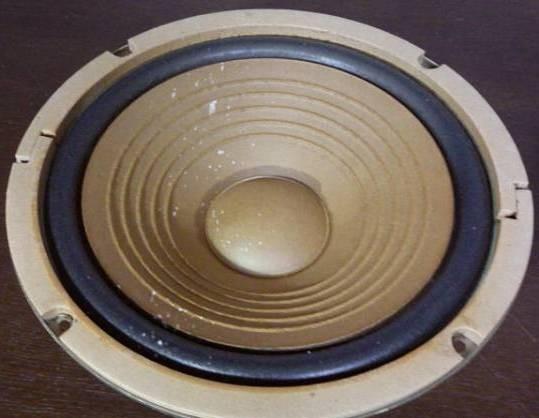

НЧ динамик конусного типа диаметром 250 мм. Диффузор и колпачок изготовлены из бумаги, подвес пеновый. Корзина выполнена из штампованной стали. Звуковая катушка длинноходная, изготовлена на алюминиевом каркасе толщиной 50 микрон.

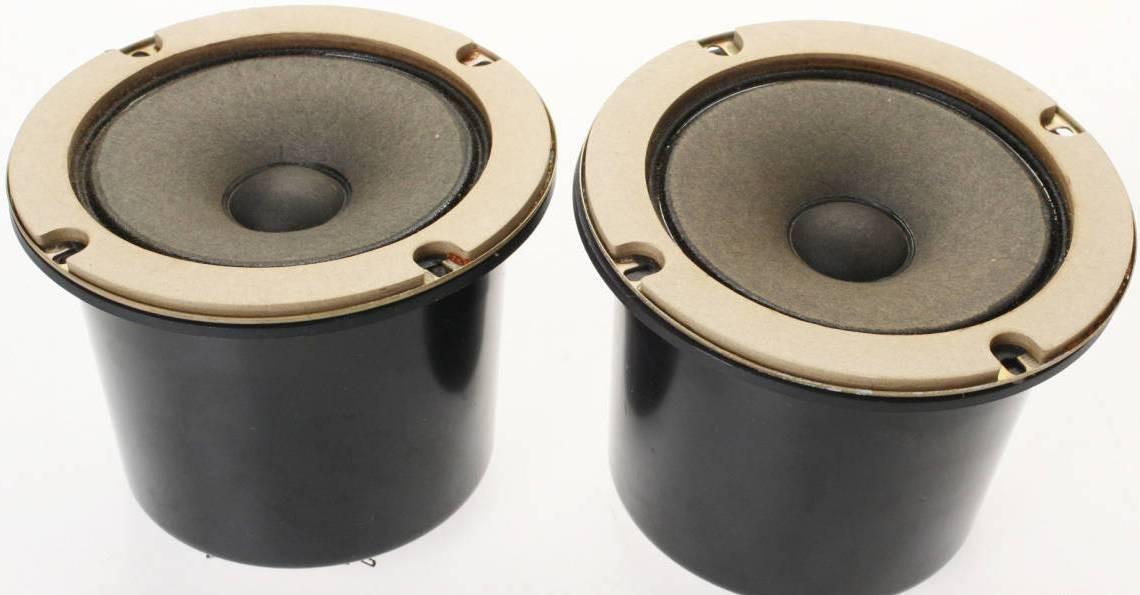

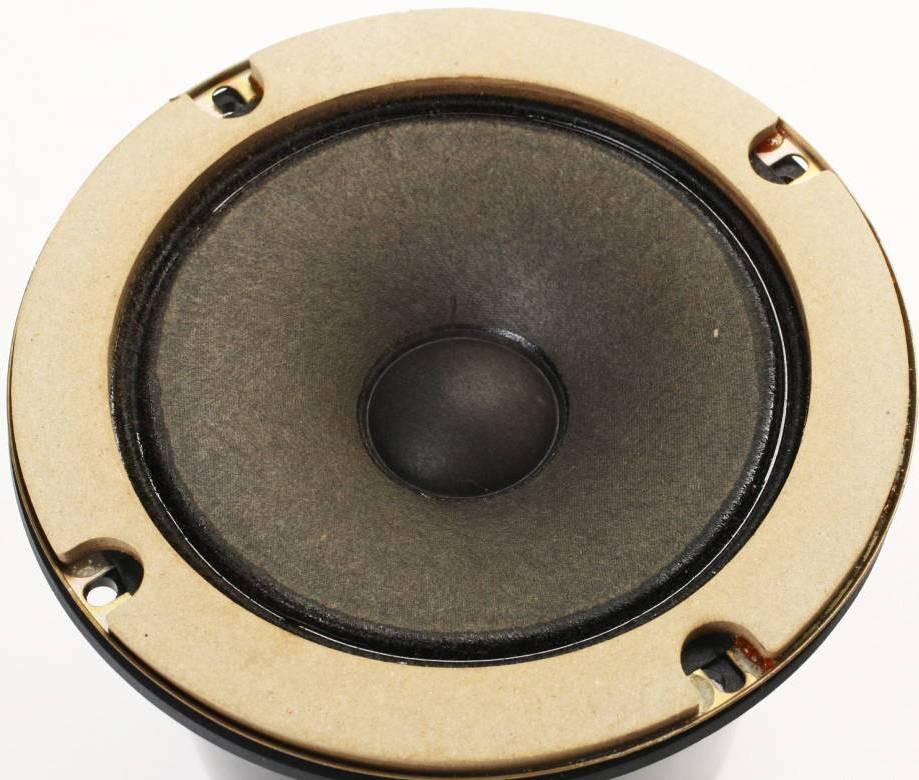

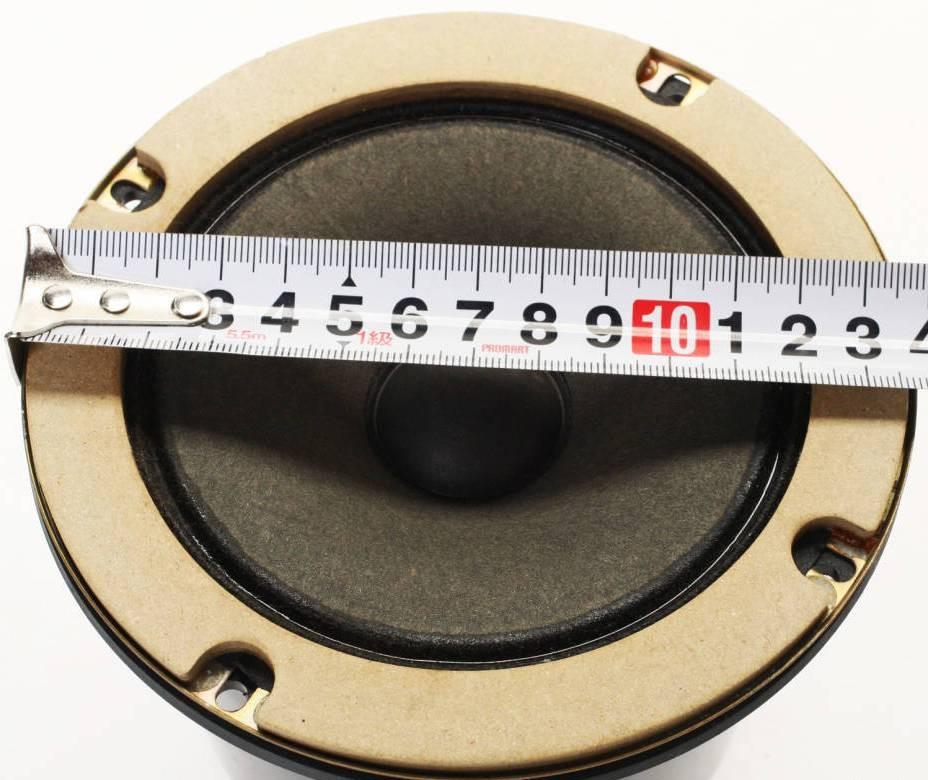

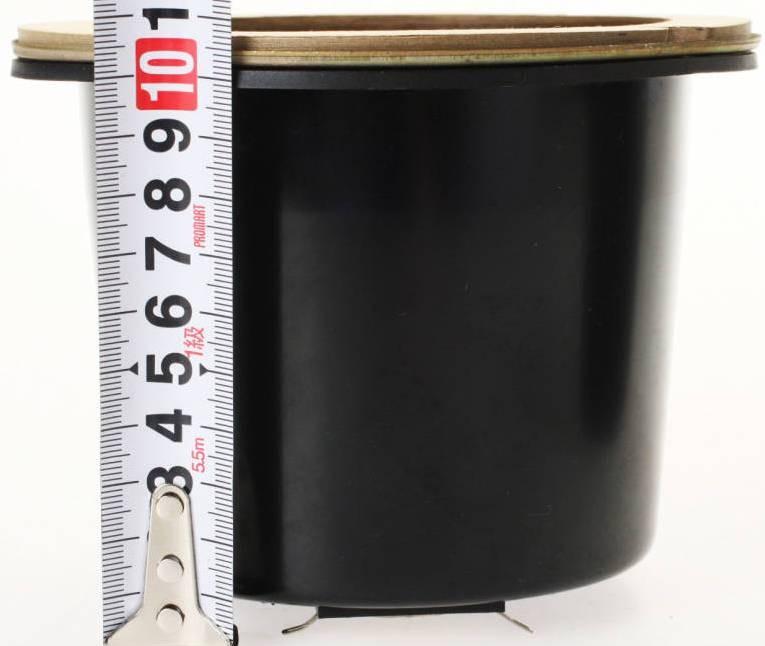

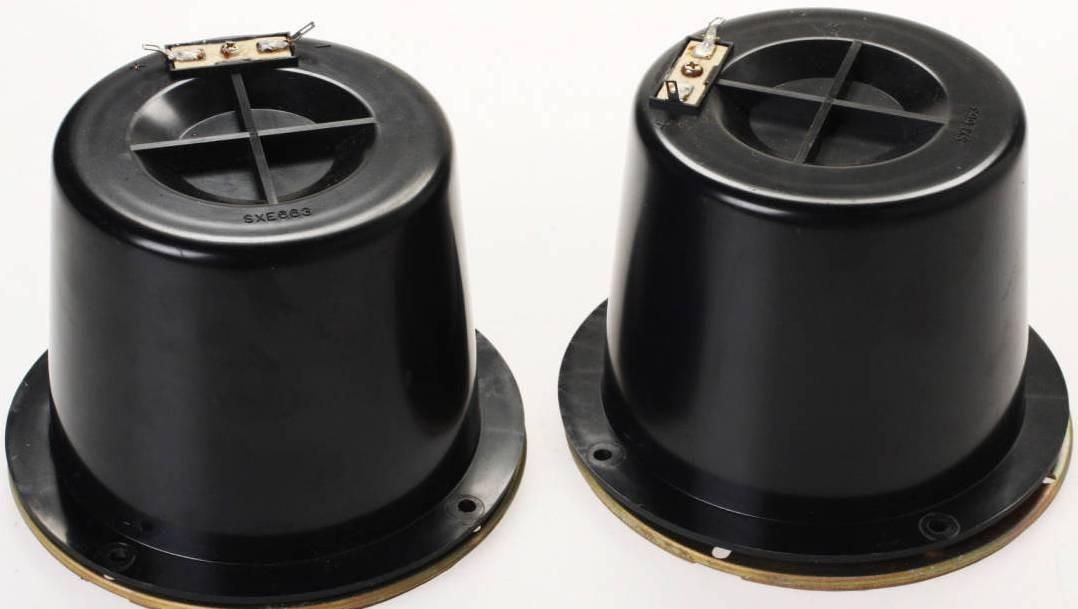

СЧ динамик конусный диаметром 120 мм. Диффузор, подвес и колпачок бумажные. С задней стороны отделен от общего объема пластмасовым стаканом, который заполнен звукопоглотителем и реализует частоту резонанса в 300 Гц. ВЧ динамик так же полностью имеет бумажный излучатель.

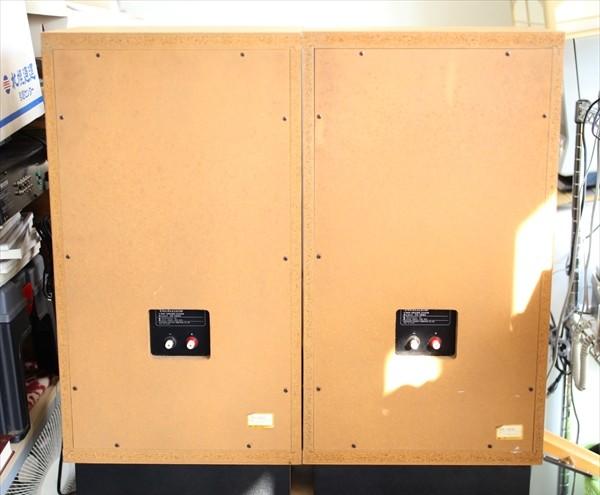

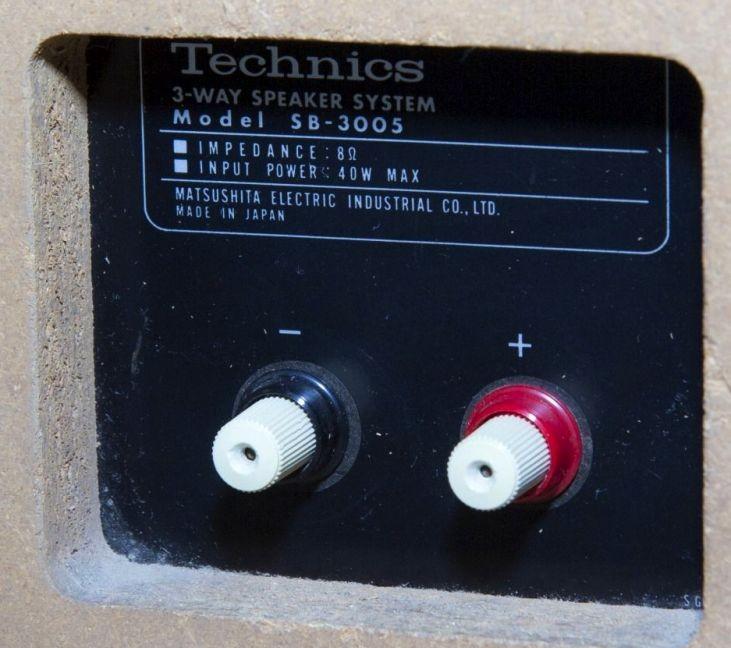

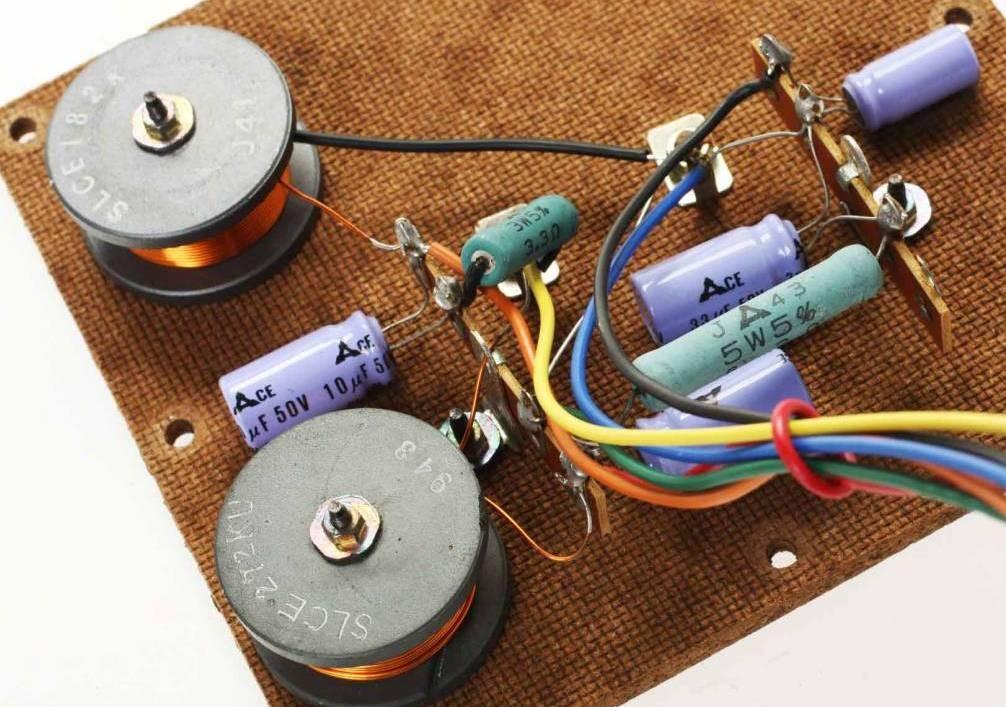

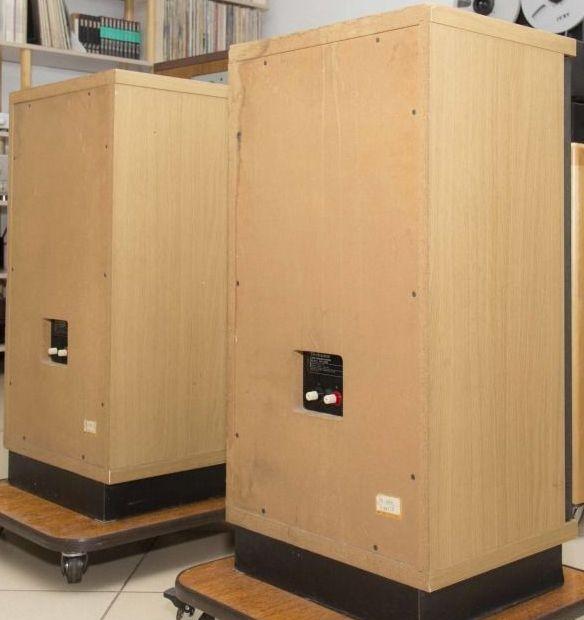

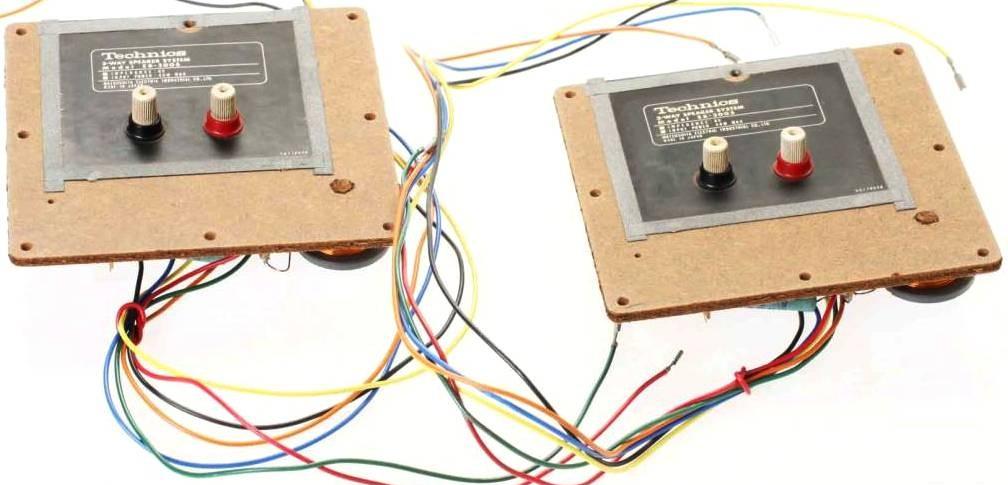

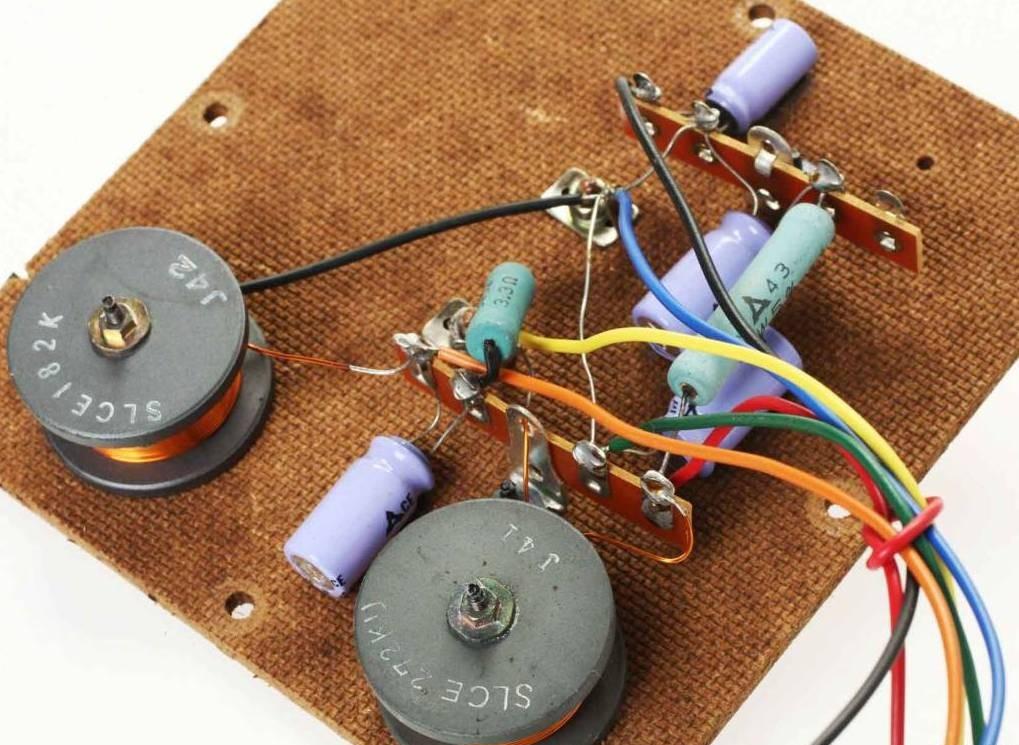

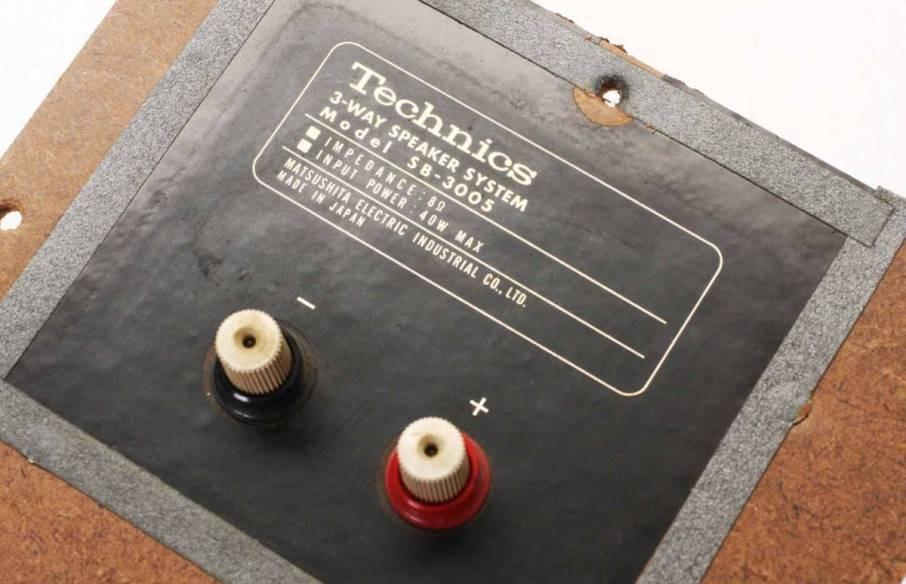

Внутри на задней стенке расположены фильтра разделения по частотам. Клеммная колодка находится в выемке на задней стенке АС к которой изнутри прикреплена плата фильтров. На плате расположены клеммы для подключении АС к усилителю.
