Изготовитель: Япония, выпуск 1971 года.
Характеристики:
3-х полосная АС закрытого типа

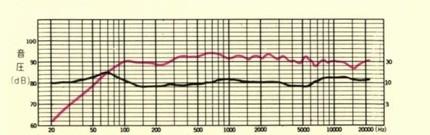

Диапазон частот: 35 – 20000 Гц
Чувствительность: 93 дБ/Вт/м
Максимальная мощность: 38 Вт
Сопротивление: 8 Ом
Используемые динамики: НЧ – 250 мм, СЧ и ВЧ нагружены на рупор
Частота раздела фильтра: 650 Гц и 6000 Гц (12 дБ/окт)
Внешние размеры (ВхШхГ): 590х316х300 мм
Вес: 12 кг
Описание:

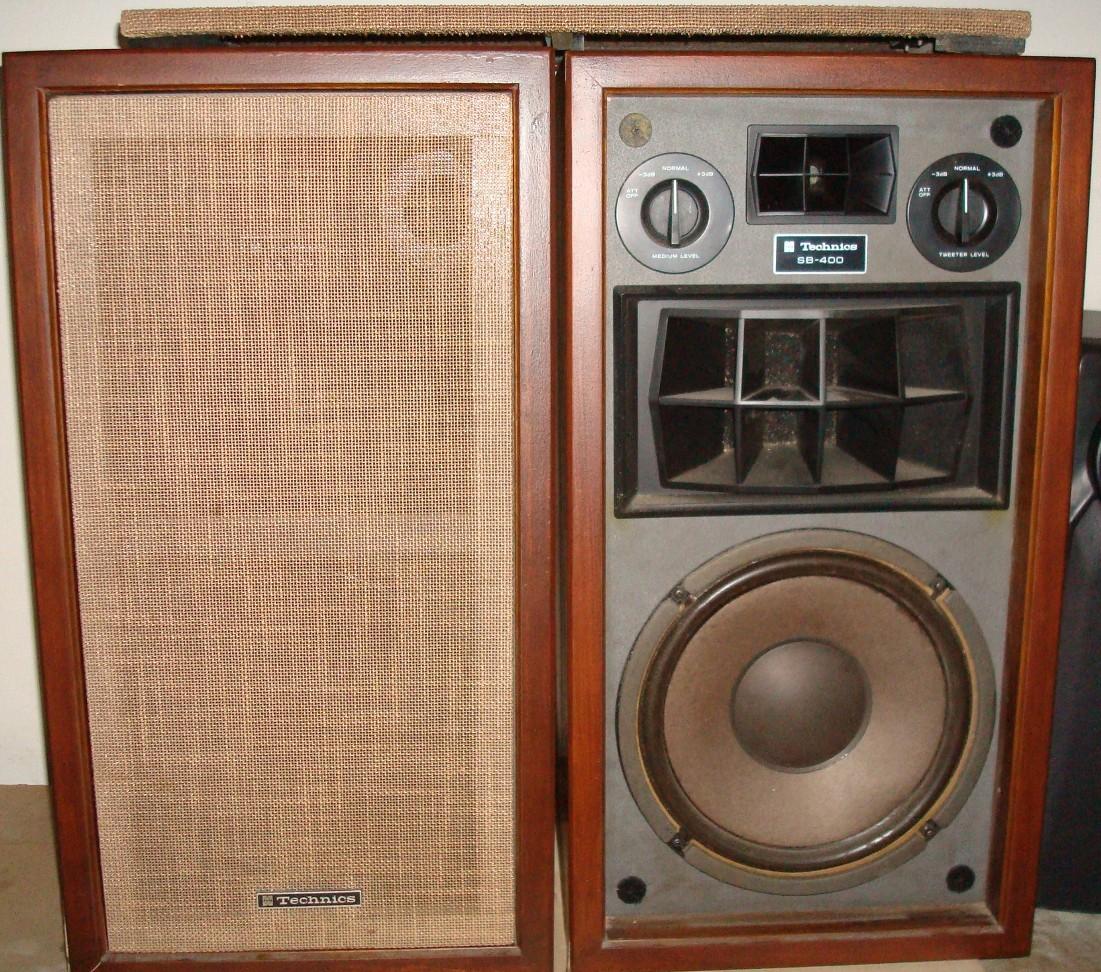

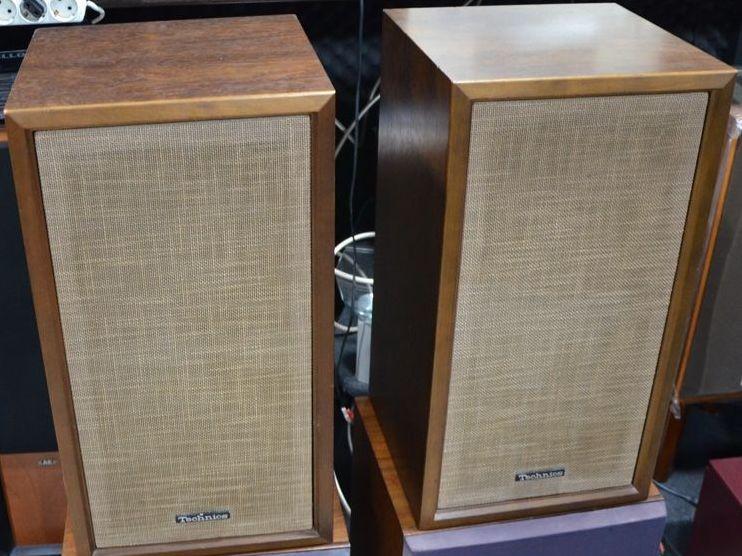

Корпус выполнен из ДСП, внешне фанерован шпоном. Задняя стенка съемная. Лицевая панель закрывается грилем.

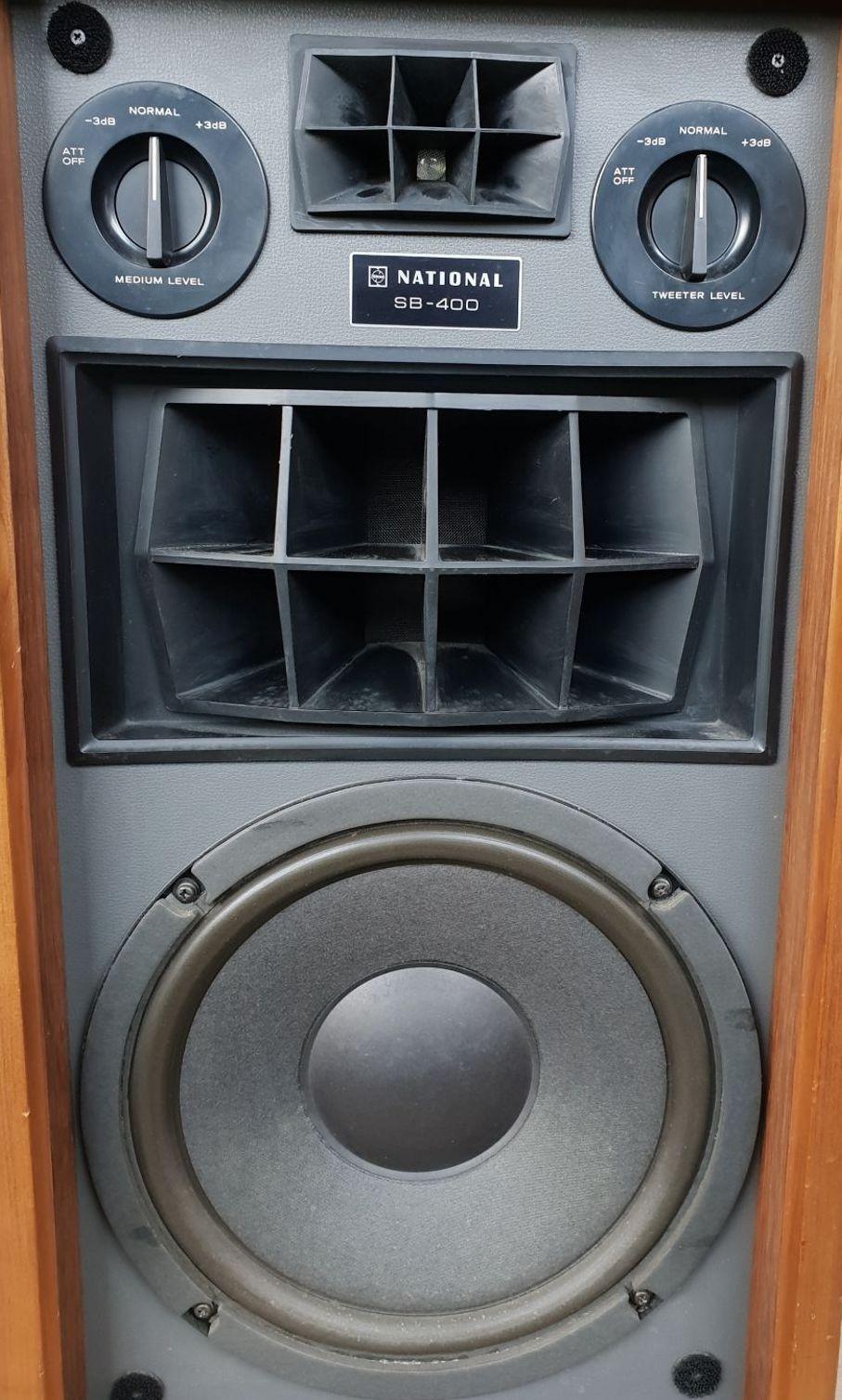

НЧ динамик расположен внизу, по центру. Он имеет конусный бумажный диффузор и пеновый подвес. Над ним, расположено устье рупора СЧ динамика, который разделен на 8 разных элементов. Мембрана СЧ изготовлена из дюралюминия. Выше, по бокам установлены регуляторы уровня средних и высоких частот, а между ними – ВЧ динамик, который так же нагружен на рупор с 6 элементами.

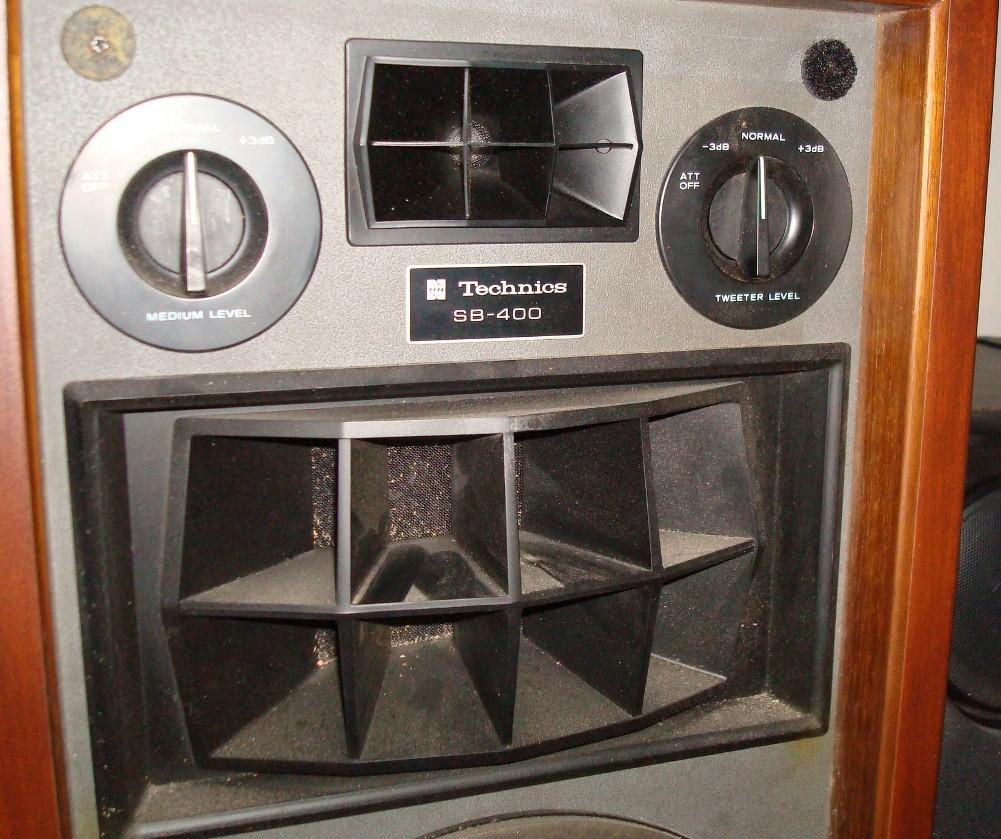

Устье рупора СЧ и ВЧ динамиков:

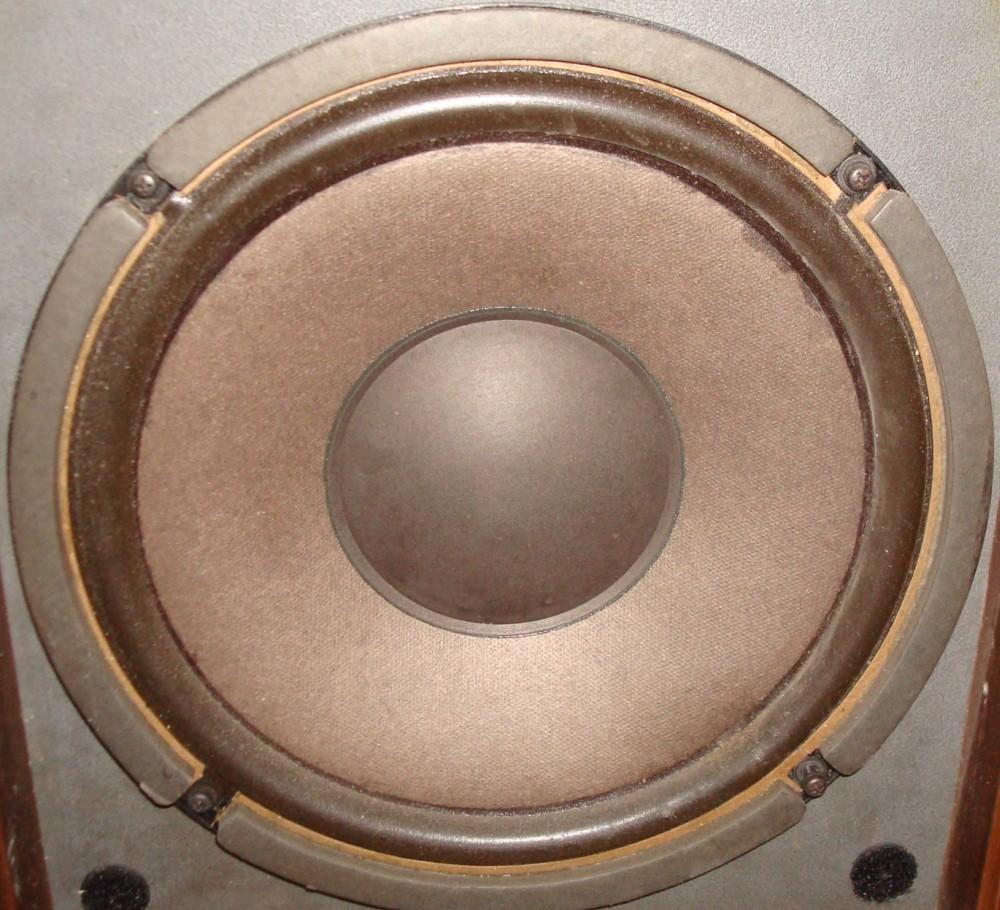

НЧ динамик:

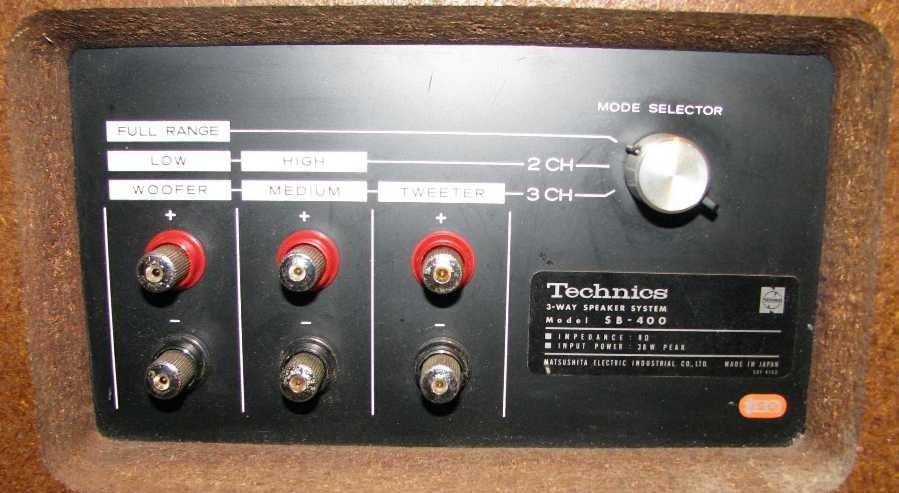

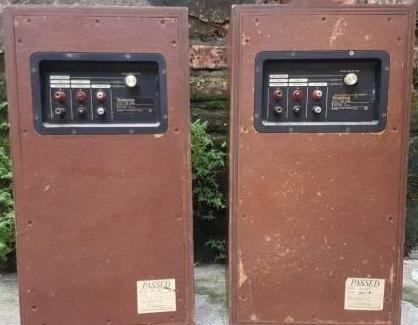

На задней стенке имеется бирка с названием АС и клеммная колодка находится. Электрический фильтр крепится к клеммной колодке изнутри. Возможно раздельное подключение.
