Изготовитель: Япония, 1979 год.
Технические характеристики:
4-х полосная фазолинейная АС с резонатором

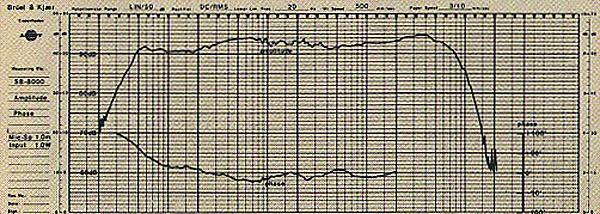

Диапазон частот: 30 – 125000 Гц
Сопротивление: 8 Ом
Чувствительность: 93 дБ/Вт/м
Мощность (DIN RMS): 100 Вт
Музыкальная мощность: 200 Вт
Используемые динамики:
НЧ: 360 мм, конусный
мидбас: 160 мм, конусный
СЧ: 80 мм, конусный
ВЧ: ленточный
Раздел частот: 300 Гц, 1100 Гц и 4000 Гц
Размеры (ВхШхГ): 1000х530х437 мм
Вес: 46 кг
Описание:

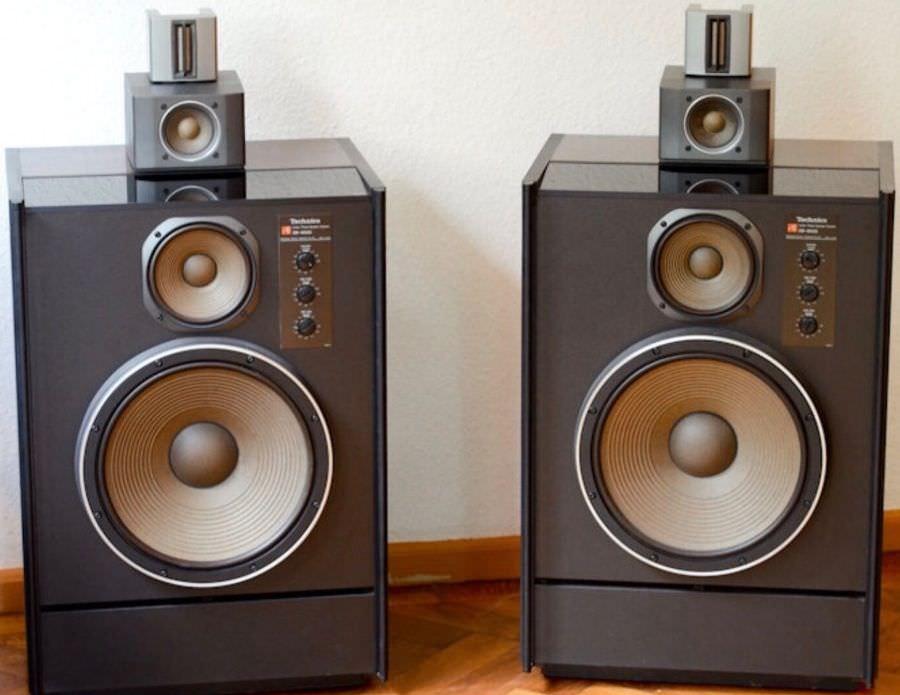

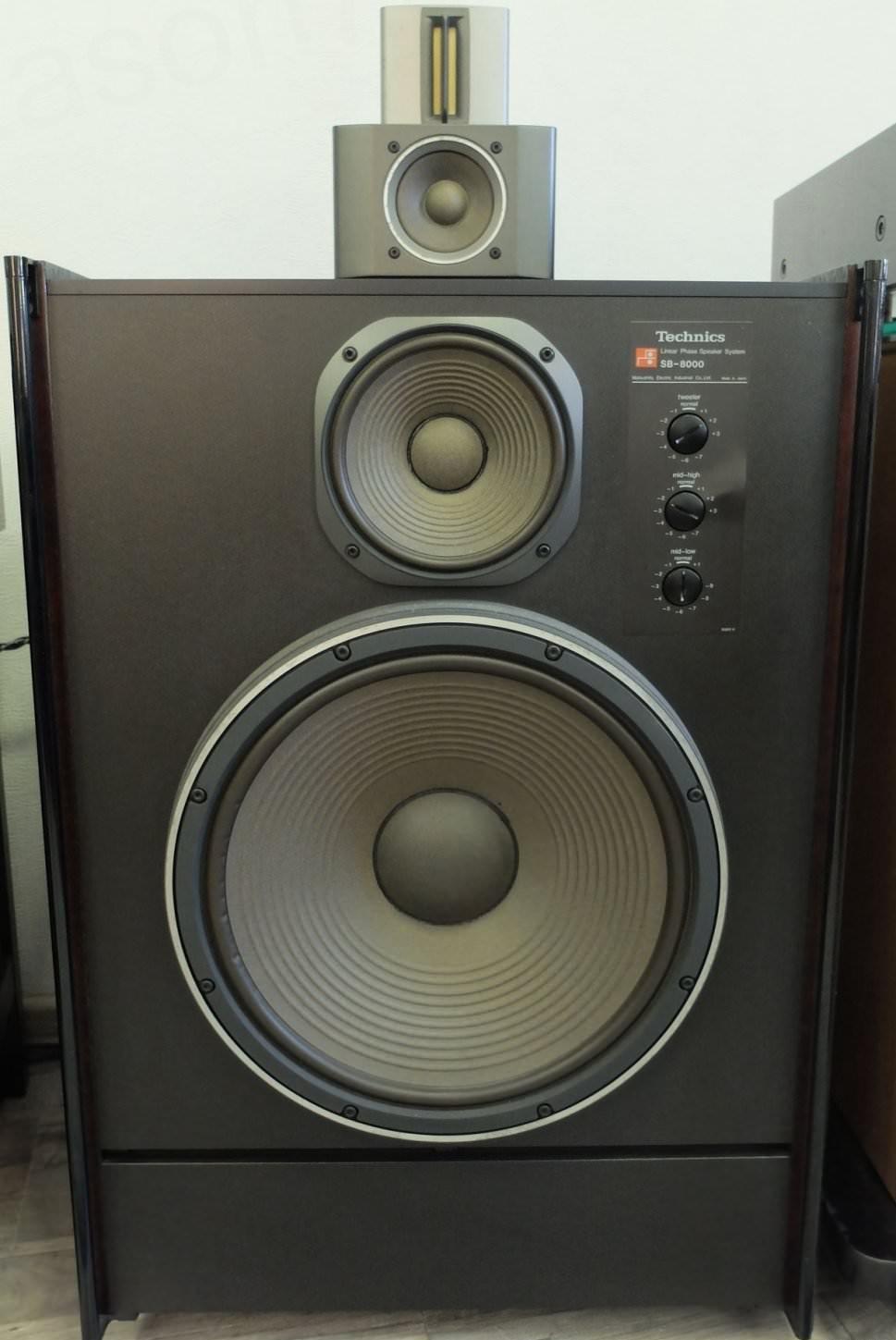

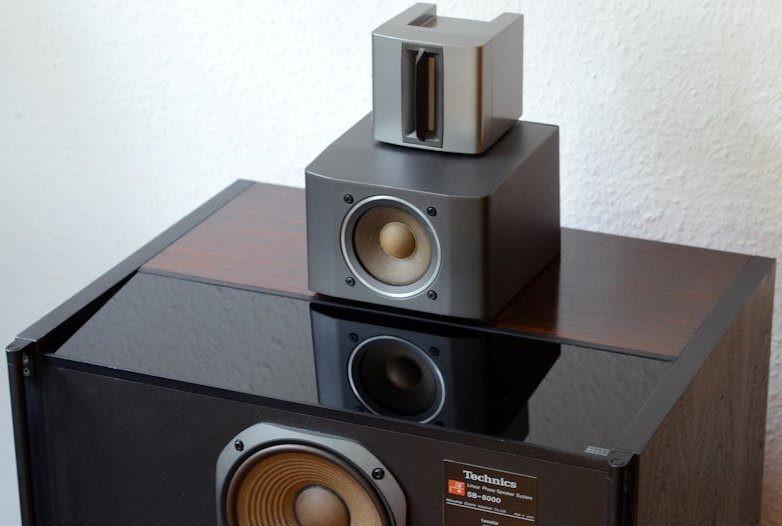

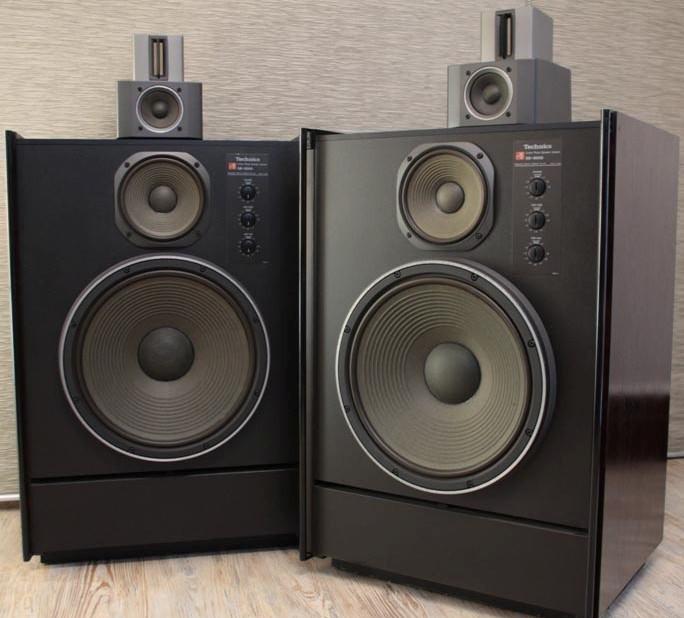

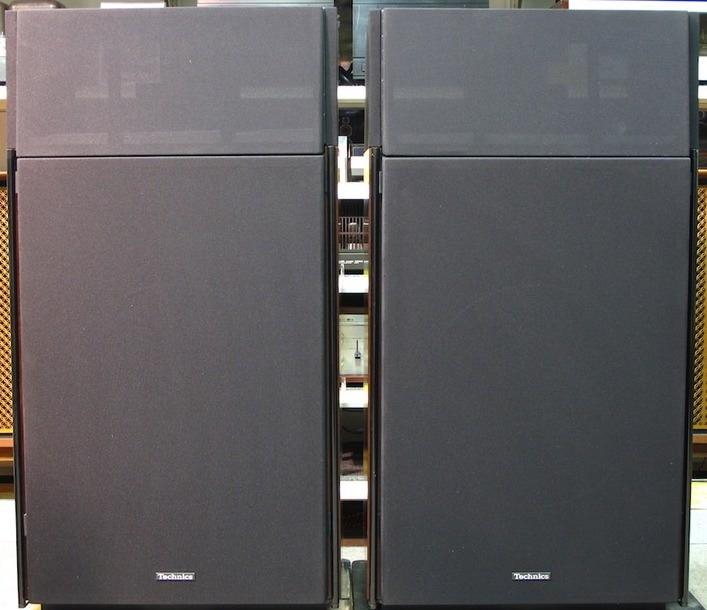

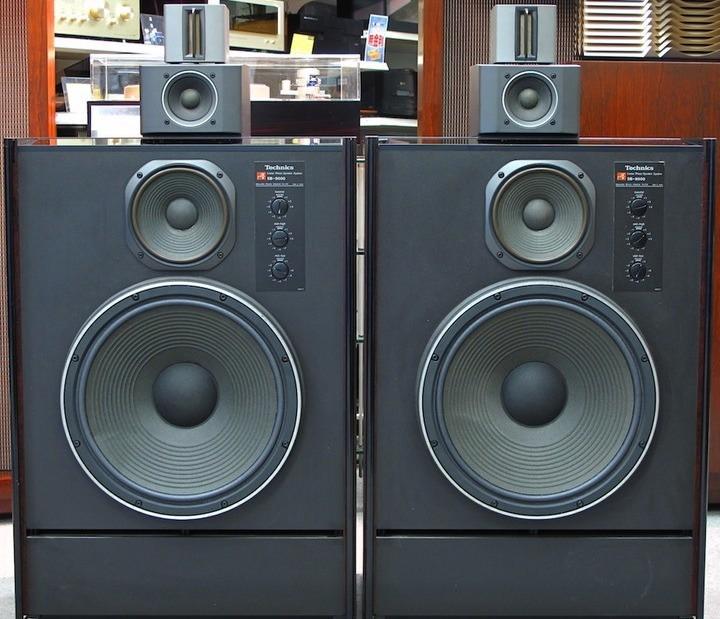

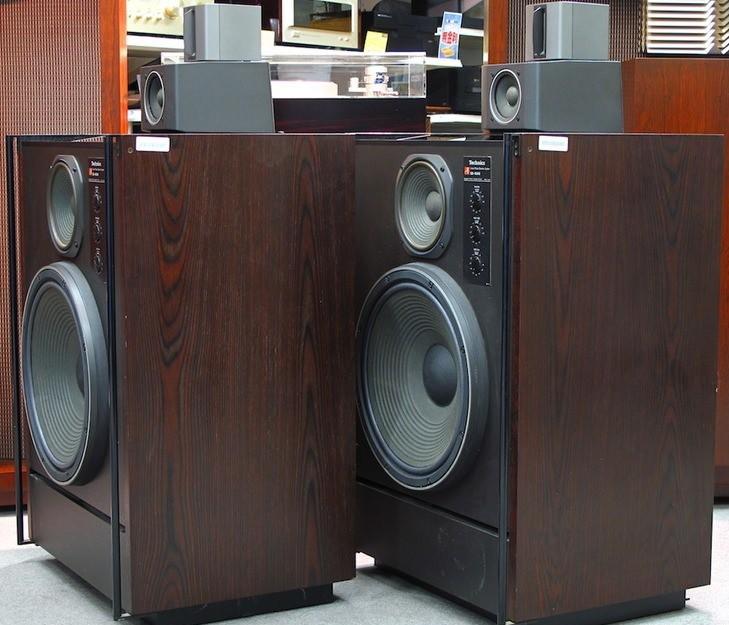

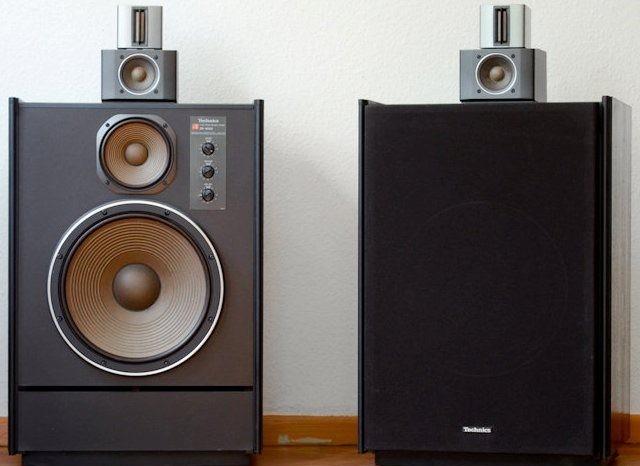

Вся конструкция АС имеет строение, позволяющее добиться фазолинейности. Корпус состоит из трех блоков, в нижнем установлен НЧ динамик и мидбасовый динамик (установленный в отдельный закрытый корпус), на нем стоит друг на друге два алюминиевых блока с СЧ и ВЧ динамиком. Справа от мидбаса установлены регуляторы уровня. Корпус изготовлен из ДСП. боковые панели покрыты натуральным деревом. Лицевая часть закрывается съемным грилем.

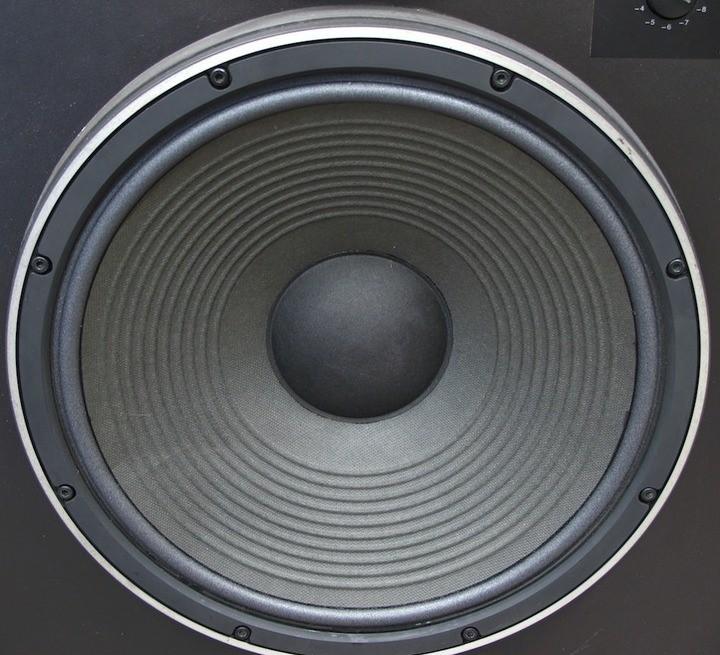

НЧ динамик конического типа с диффузором из кукурузной бумаги диаметром 360 мм и нижней частотой среза в 30 Гц. Работает в корпусе с ФИ.

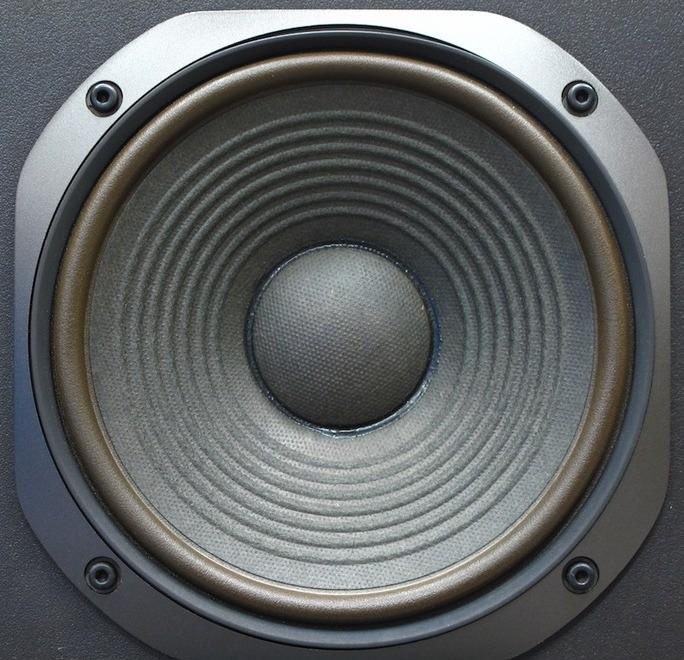

Мидбасовый динамик конического типа диаметром 160 мм установлен в собственном закрытом корпусе. Для уменьшения искажений работает в узком диапазоне частот.

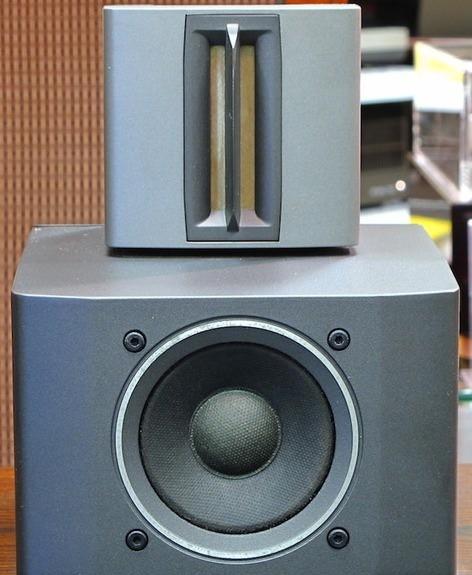

СЧ конического типа диаметром 80 мм. Звуковая катушка выполнена из высокопрочного алюминия и имеет высокое входное сопротивление. Динамик установлен в корпус из алюминия, отлитого под давлением, заглушенного внутри звукопоглощающими материалами и покрытого снаружи ударопрочной термостойкой полимерной пленкой.

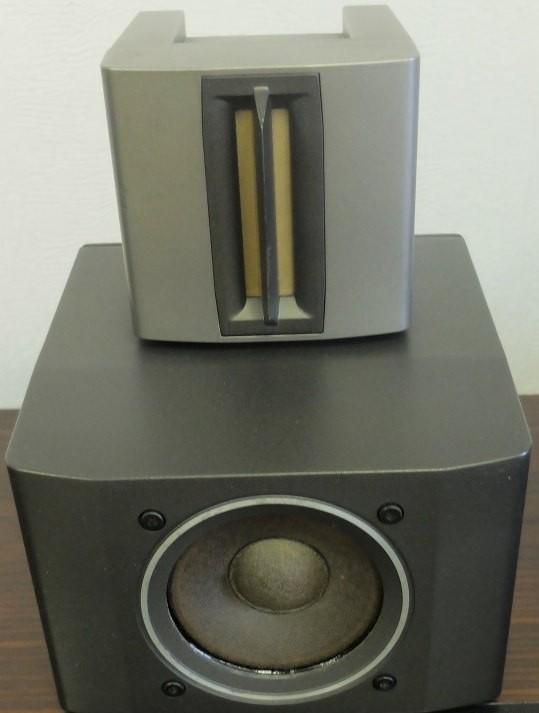

Прототипом для ВЧ послужил ленточный динамик EAS-10TH1000, который был модернизирован для установки в SB-8000. Огромный магнит весом 1,2 кг установлен в закрытый корпус, так же отлитый из алюминия под давлением. Снаружи корпус покрыт полимерной пленкой на алюминиевой основе для лучшего отвода тепла. Применение данных материалов позволило свести к нулю тепловые и механические искажения. Динамик с легкостью и без искажений работает до ультравысоких частот в 200 кГц и имеет импеданс 8 Ом. Для более точного воспроизведения были скорректированы характеристики направленности.

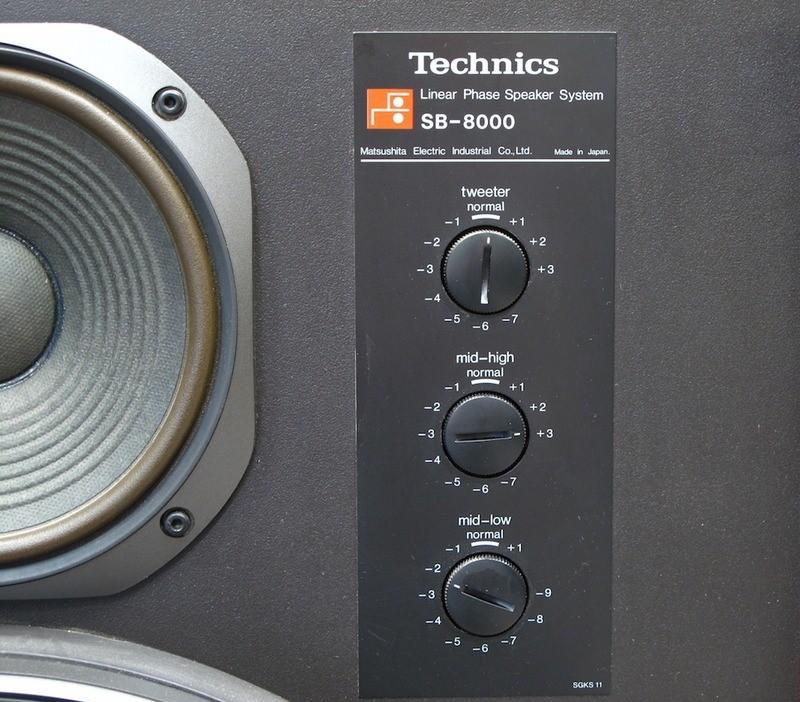

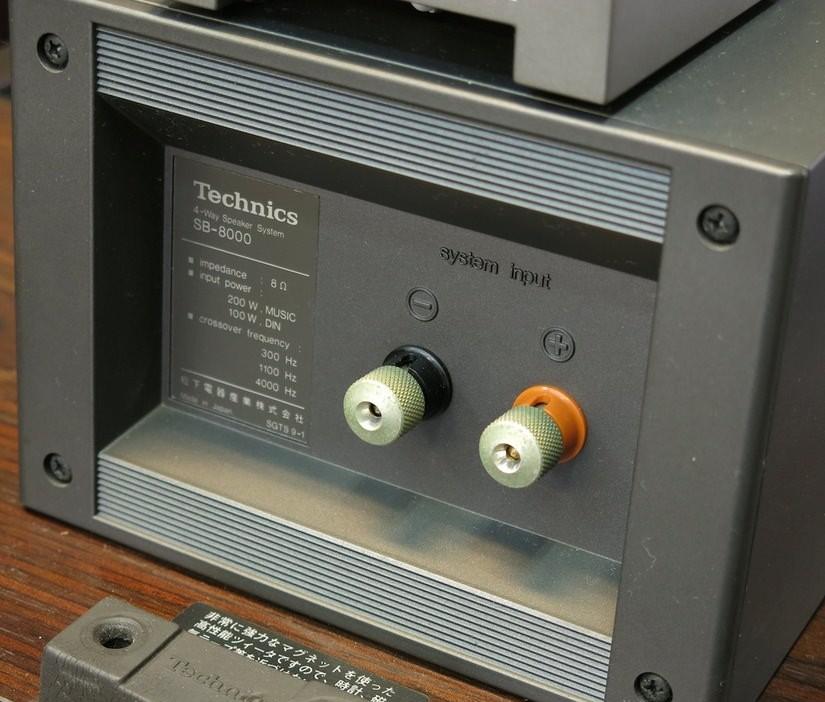

В кроссовере применена бесступенчатая регулировка уровня мидбаса, средних и высоких частот, кроме того они защищены тепловыми реле. Сзади, на блоке с СЧ динамиком расположена клеммная колодка.
