Изготовитель: Япония, выпуск с 1977 года.
Технические характеристики:
5-ти полосная фазолинейная АС с фазоинвертором
Чувствительность: 97 дБ/Вт/м
Максимальный выходной уровень звукового давления: 122 дБ
Номинальное сопротивление: 4 Ом
Максимальная входная мощность: 300 Вт
Используемые динамики:
НЧ (сабвуфер): 2 х 350 мм, конусные (ниже 700 Гц)
НЧ 2 х 350 мм, конусные (700 – 1600 Гц)
СЧ: 1 х 100 мм, нагружен на рупор (1600 – 3000 Гц)
ВЧ: 1 х 60 мм, нагружен на рупор (3000 – 7000 Гц)
ВЧ (супер): 1 х 60, нагружен на рупор (выше 7000 Гц)
Частота раздела кроссовера: 700 Гц, 1600 Гц, 3000 Гц и 7000 Гц
Габаритные размеры (ВхШхГ): 1814х924х670 мм
Вес: 190 кг
Описание:

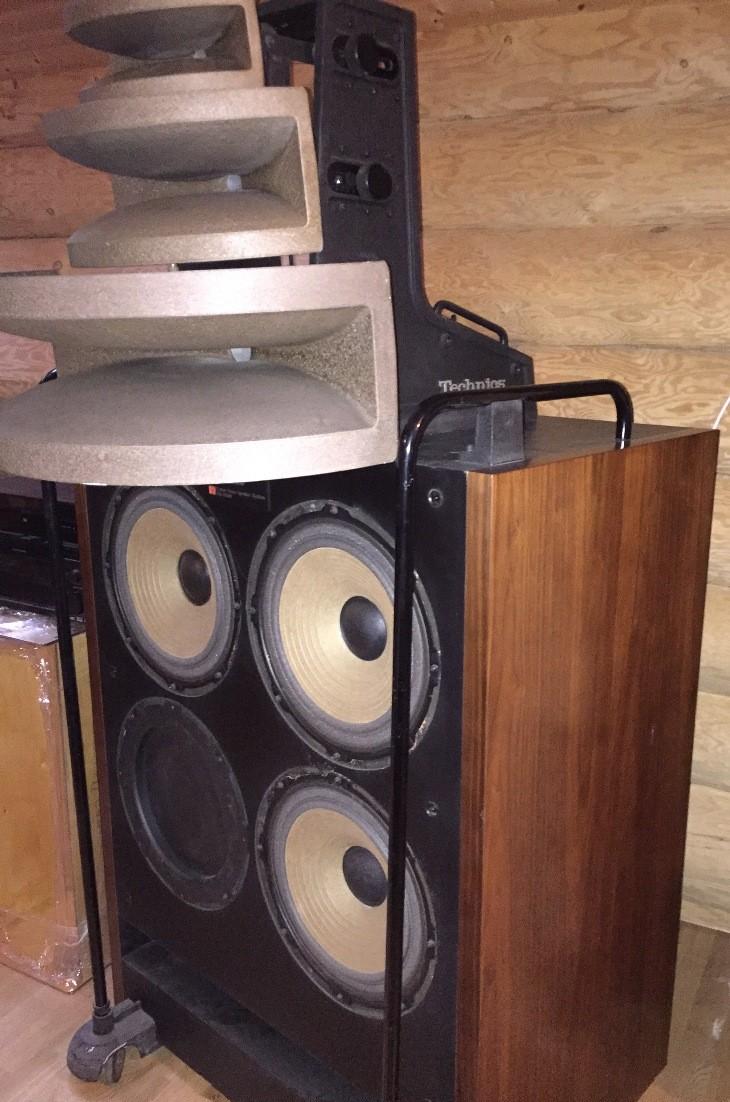

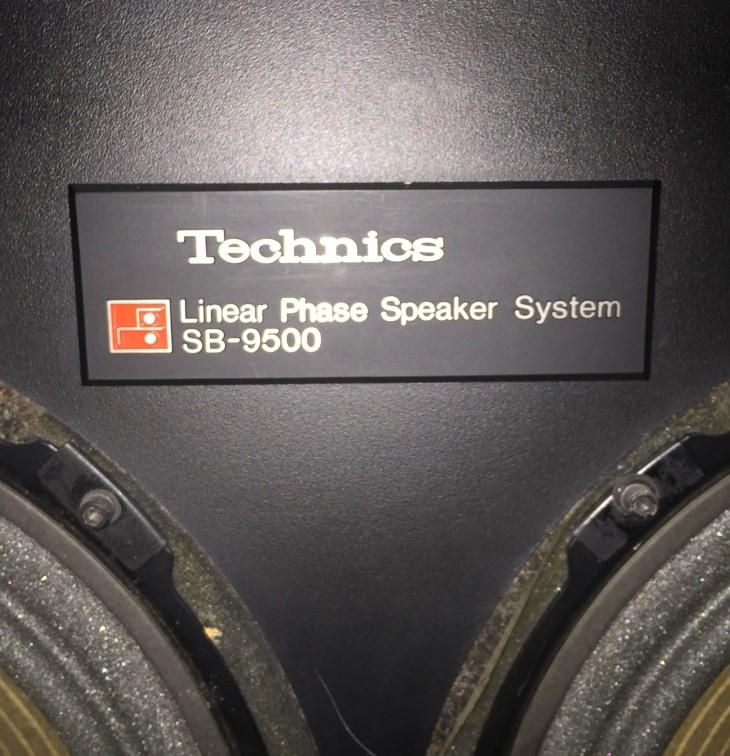

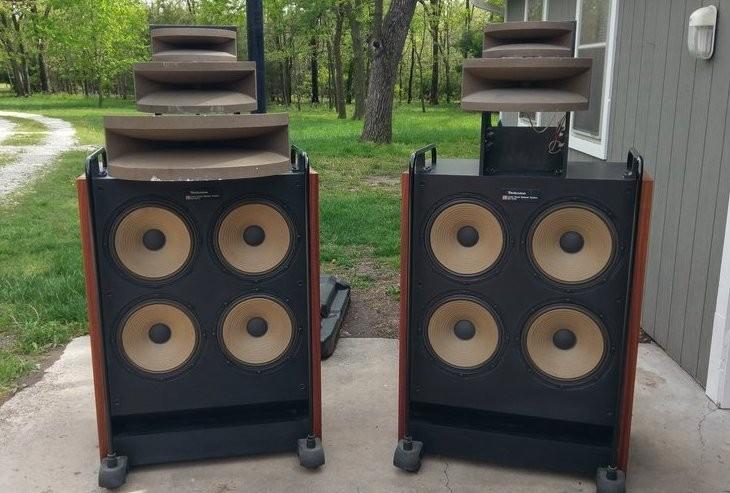

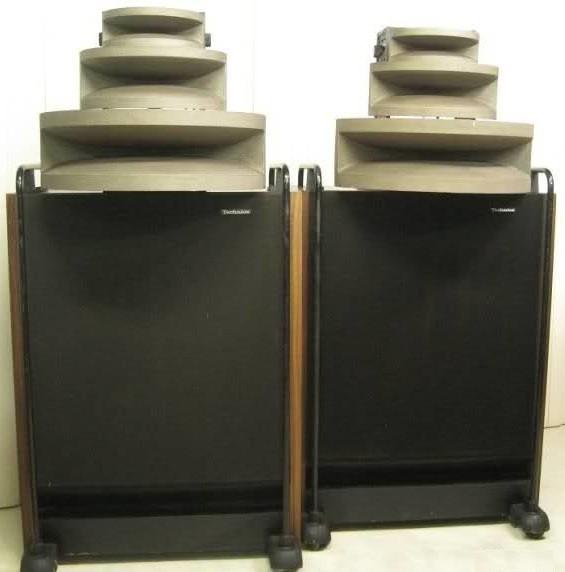

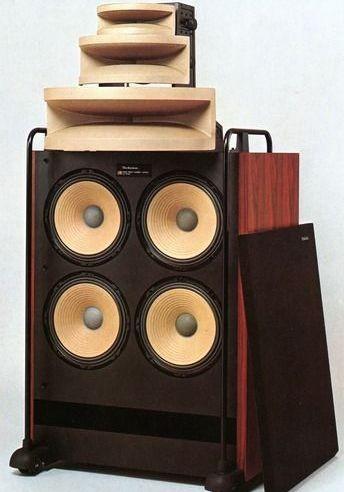

Нижняя часть корпуса выполнен в виде прямоугольного ящика. На лицевой панели, симметрично расположены 4 НЧ динамика, которые закрываются съемным грилем. В верхней части между НЧ находится бирка с названием АС. В самом низу установлен щелевой фазоинвертор.

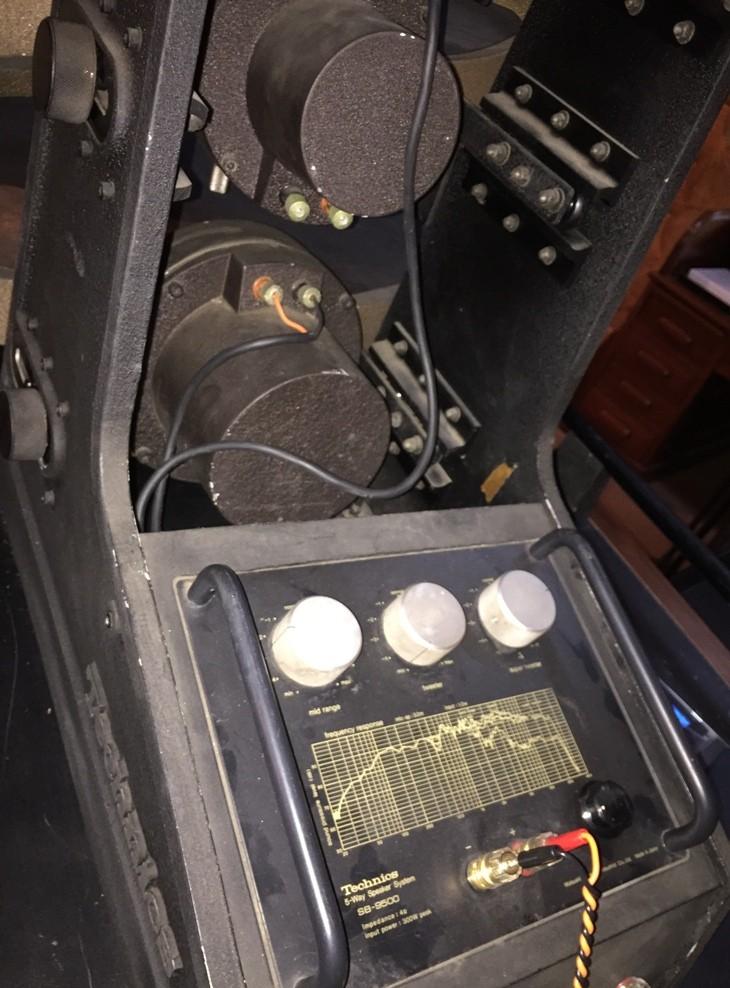

Рупора закреплена на раме с возможностью настройки. Рама крепится к нижней части корпуса. Кроме того, на ее задней стороне установлены регуляторы уровня для рупоров.
Все 4 НЧ динамика имеют диффузор из кукурузной бумаги и арамидного волокна с высоким модулем Юнга, для уменьшения искажений в верхнем диапазоне, расширяя диапазон поршневого движения до 5000 Гц. Керн в магнитных системах закрыт медным колпаком.

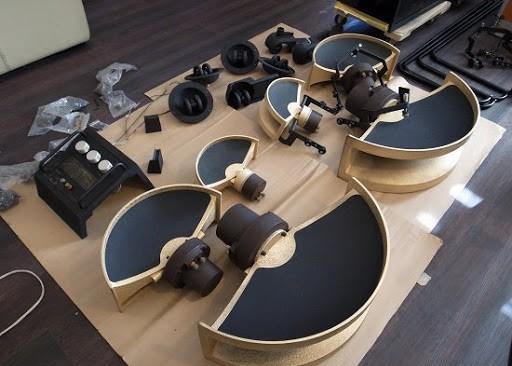

Все динамики, которые нагружены на рупор имеют звуковую катушку диаметром 35 мм. Благодаря использованию круглого волнового рупора с резким отверстием в 150° достигаются почти плоские характеристики при направленности в 120°.
Электрические фильтры 1 и 3 порядков с крутизной спада в 6 дБ/окт и 18 дБ/окт соответственно. Рупора могу настраиваться по вертикальной оси, чтобы добиться выравнивания фазы в месте прослушивания.
