Изготовитель: Япония, 1995 год.
Технические характеристики TECHNICS SB-M10000:
4-х полосная АС с пассивными излучателями
Диапазон частот по уровню -10 дБ: 20 – 100000 Гц
Чувствительность: 87 дБ/Вт/м
Сопротивление: 4 Ом
Максимальная (предельная) синусоидальная мощность: 300 Вт
Музыкальная мощность: 600 Вт

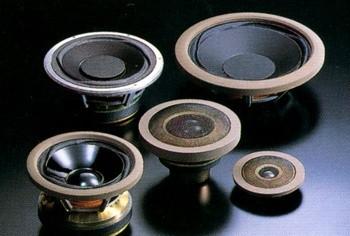

Используемые динамики:
НЧ: 4х220 мм, конусный
ПИ: 4х270 мм, конусный
НЧ/СЧ: 2х180 мм, конусный
СЧ: 1х60 мм, купольный
ВЧ: 1х25 мм, купольный
Частоты раздела фильтра: 60 Гц, 600 Гц и 3500 Гц
Габаритные размеры (ВхШхГ): 1575х486х537 мм
Масса: 160 кг

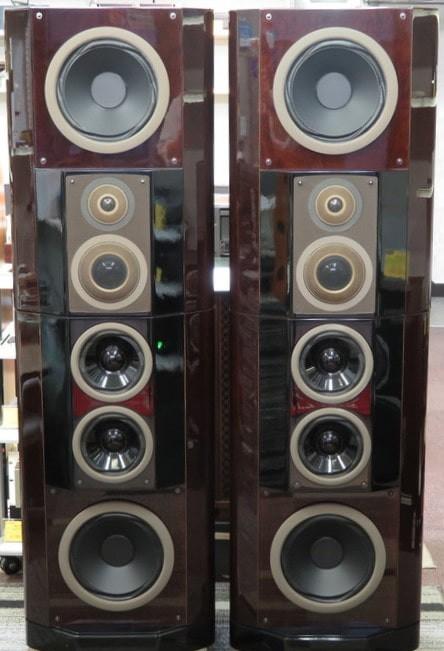

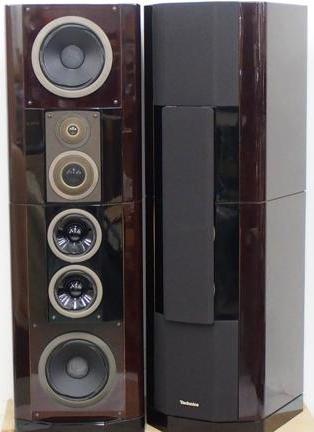

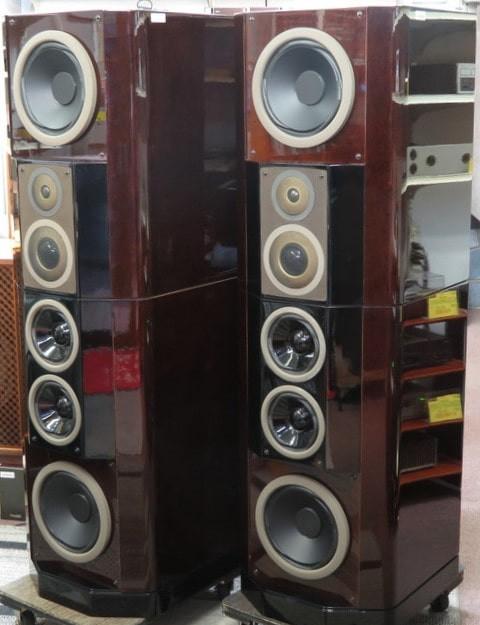

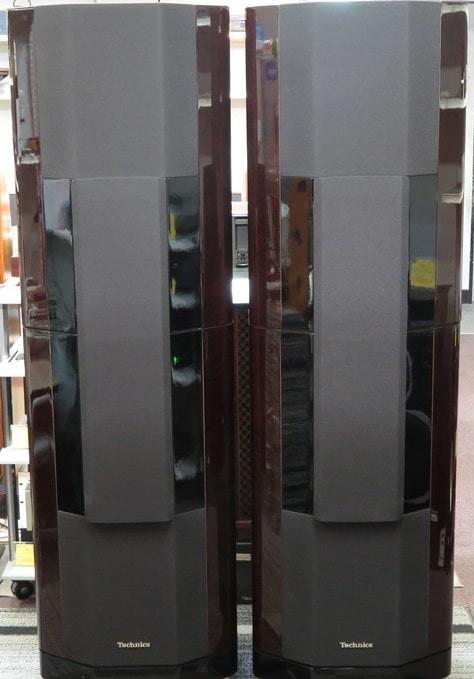

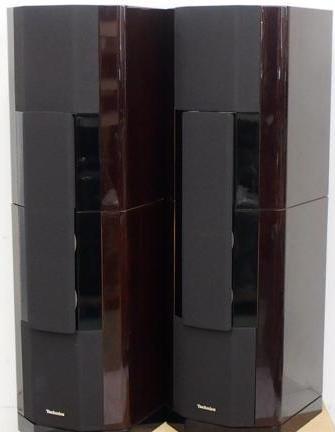

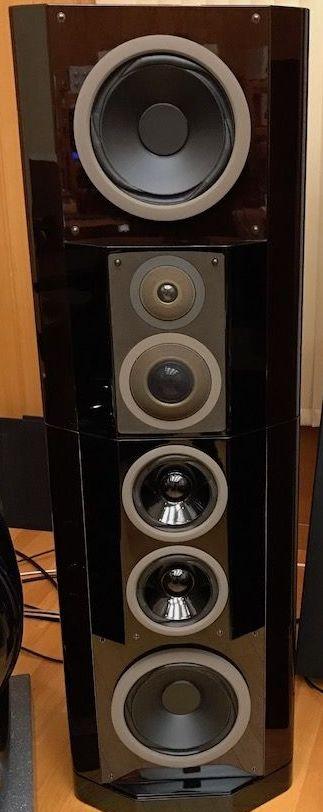

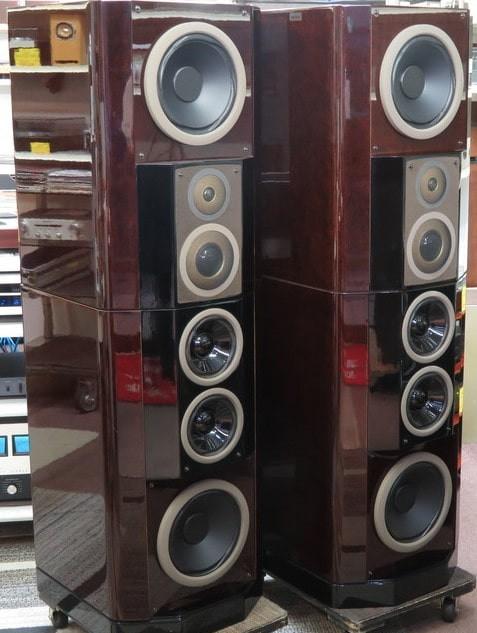

Описание TECHNICS SB-M10000

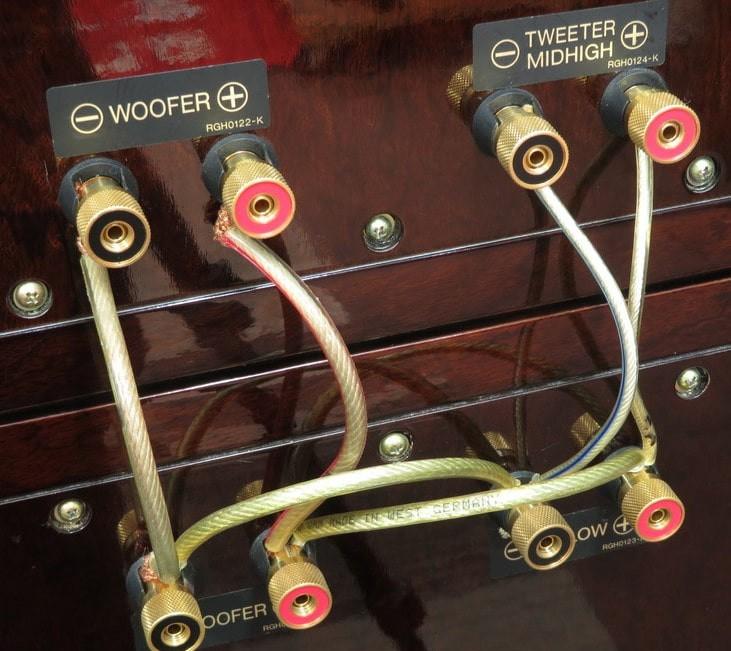

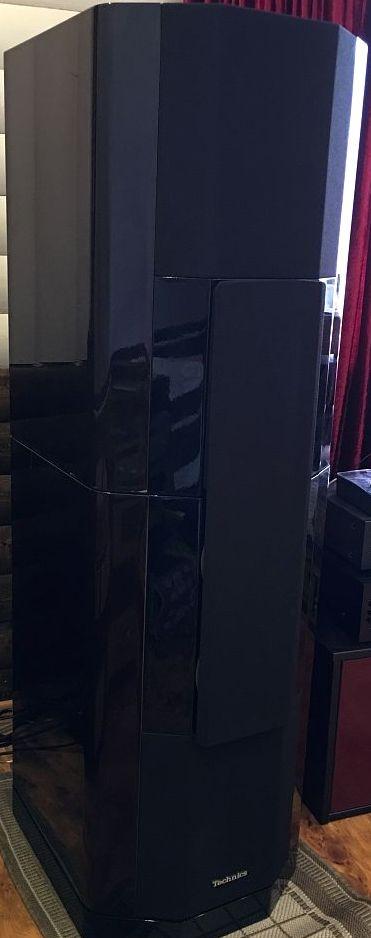

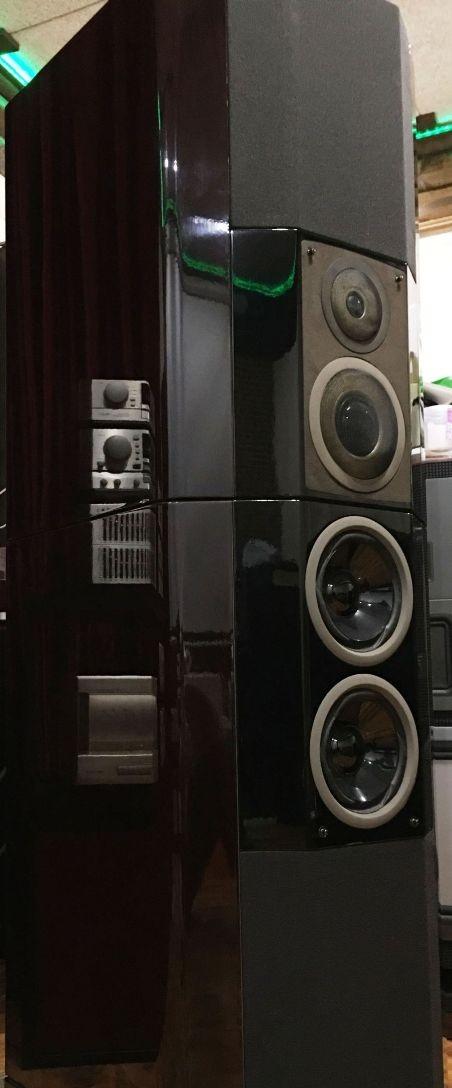

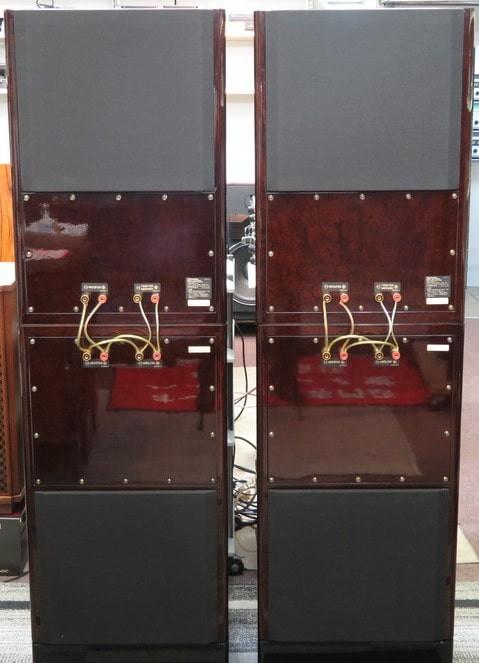

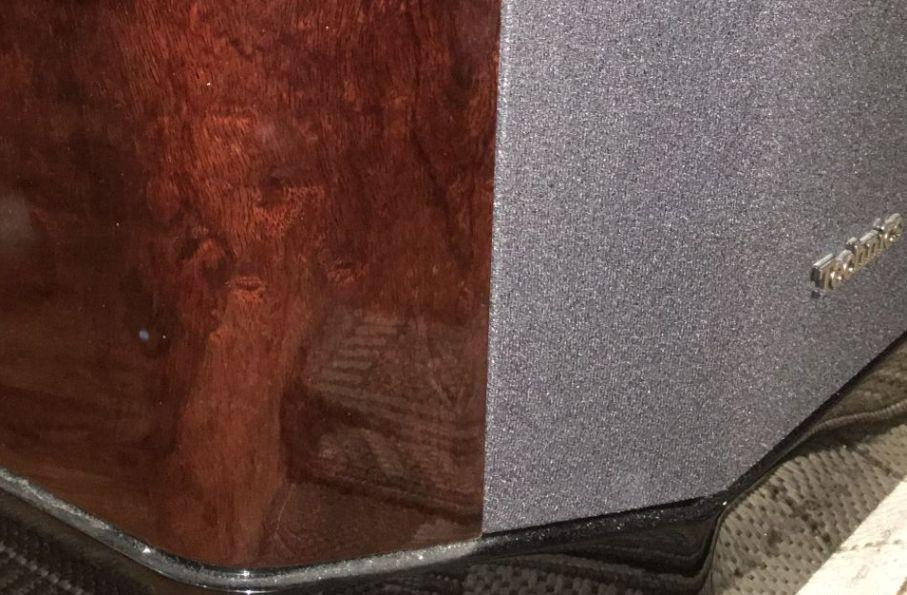

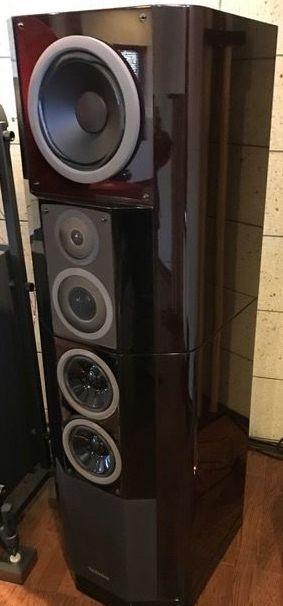

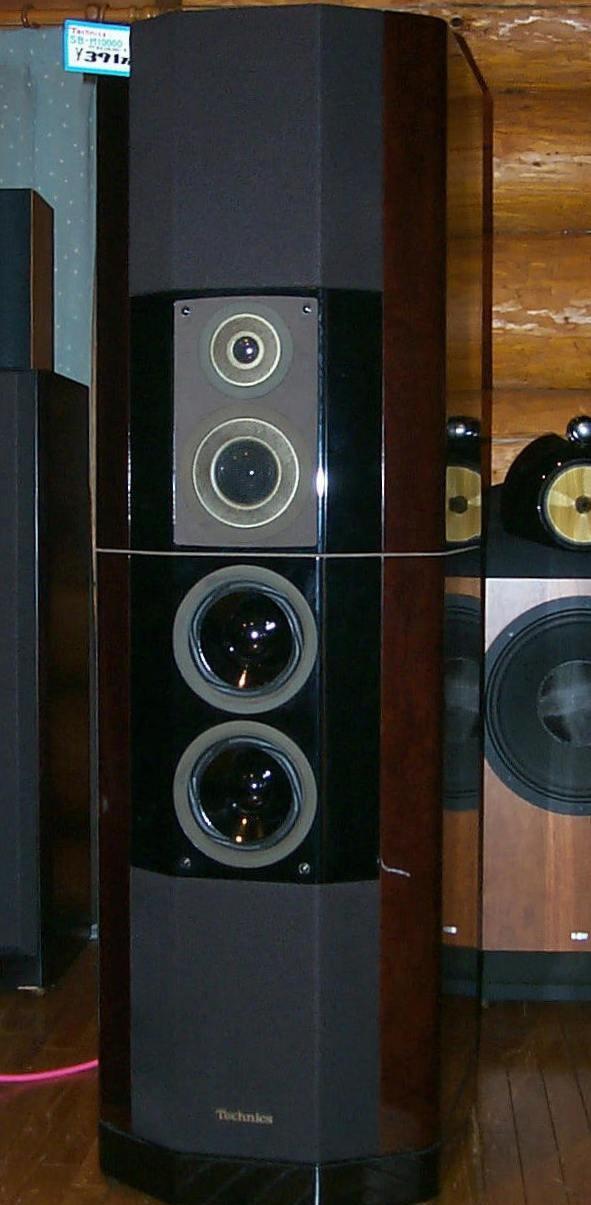

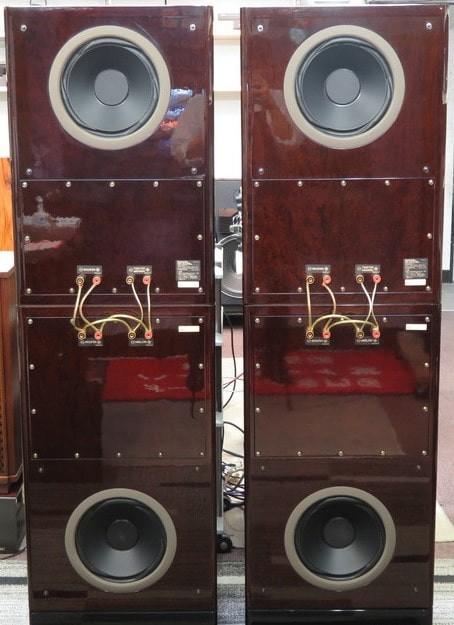

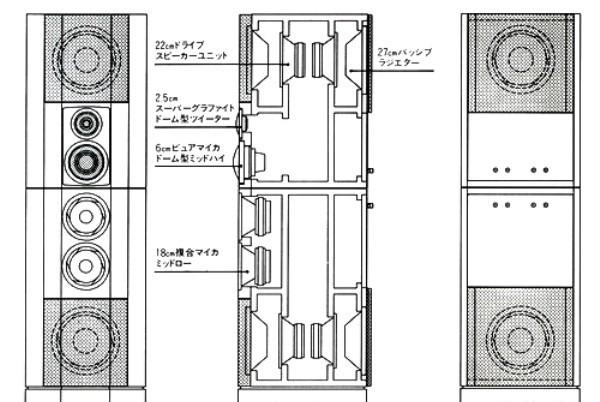

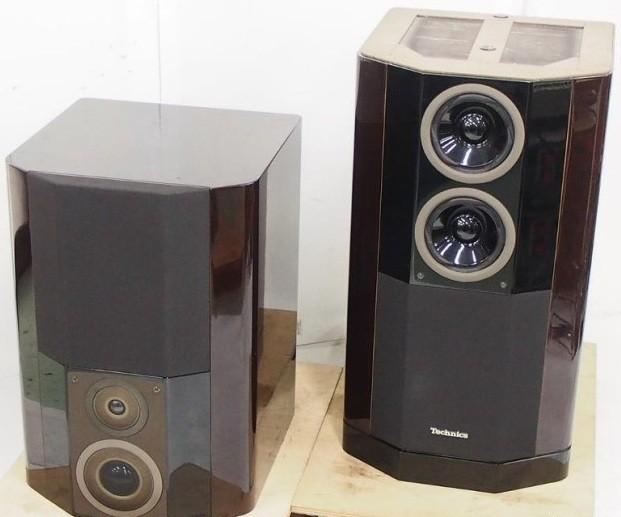

Корпус изготовлен из дерева и имеет два блока, который устанавливаются друг на друга. Каждая секция АС может подключатся к отдельному усилителю. В каждом блоке АС имеет сабвуферную часть, играющую до 60 Гц, она находится в верхней и нижней частях корпуса. Такая система называется dual dynamic driver – DDD (двойной динамический драйвер) или проще говоря бандпасс. В данной АС расположена пара таких систем. Сзади находятся клеммы с латунными позолоченными зажимами.

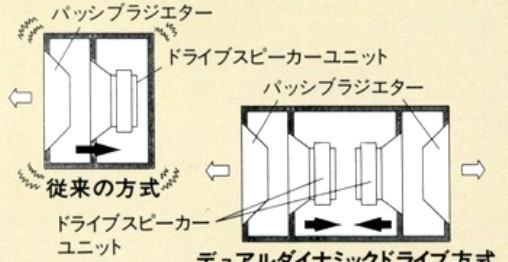

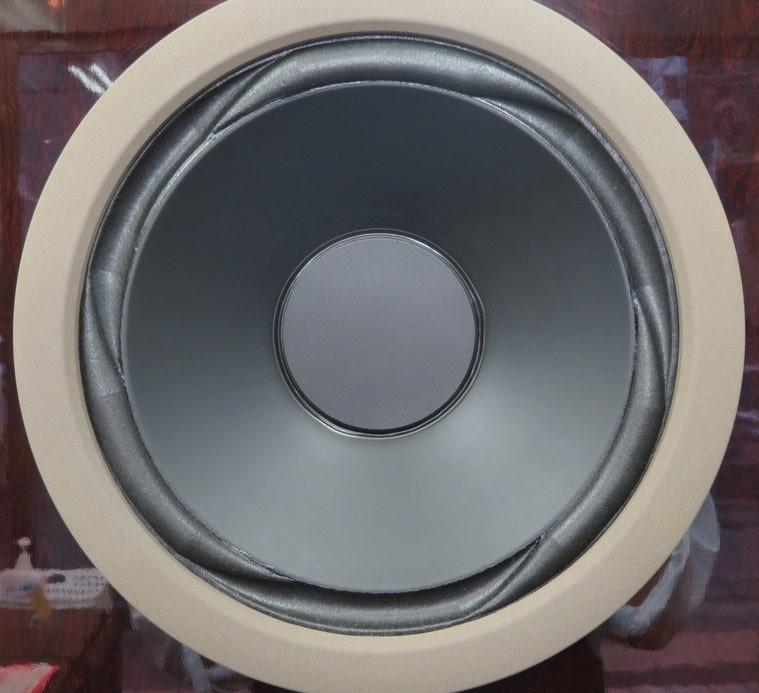

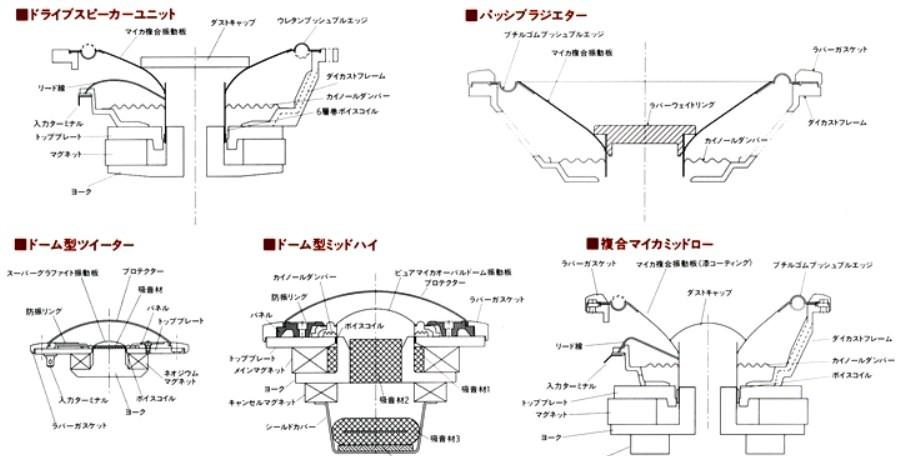

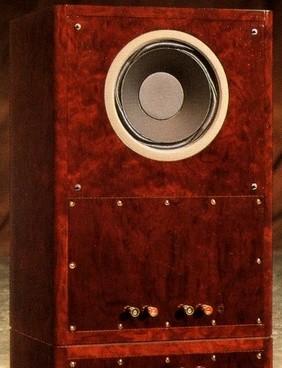

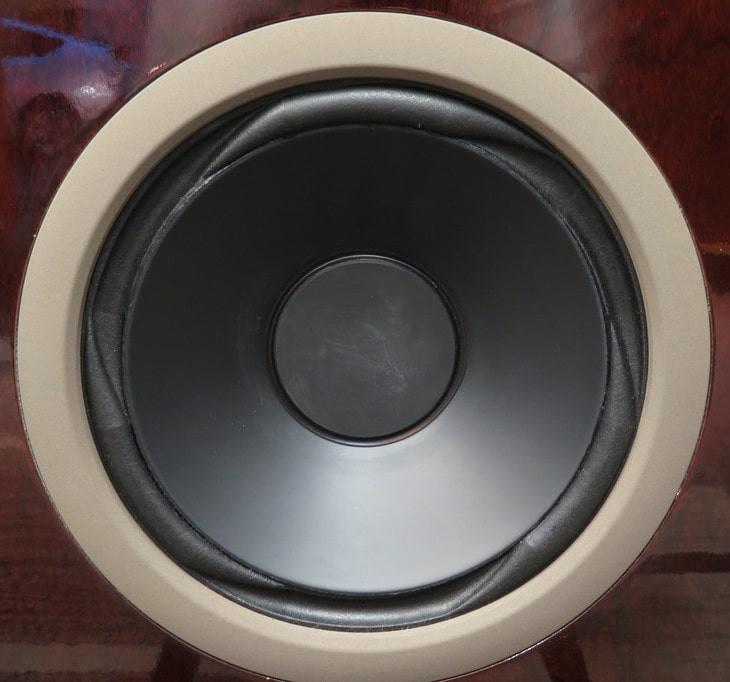

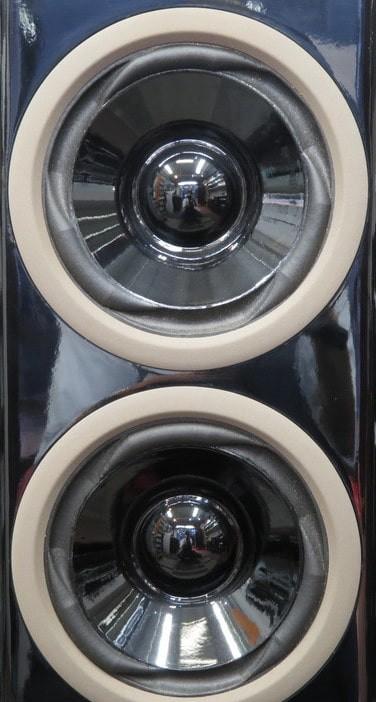

Пара НЧ динамиков играют на один общий объем и повернуты магнитами друг к другу. Лицевая часть каждого НЧ нагружена на отдельную камеру с пассивным излучателем. Причем динамики меньше по размеру чем пассивные излучатели на 2″. НЧ/СЧ динамики имеют композитные слюдяные диффузоры. У НЧ, НЧ/СЧ и пассивных излучателей установлены подвесы из пены специальной формы, с переменной выпуклостью по периметру. Т.е. часть подвеса обращена изгибом наружу, следующая внутрь, и так несколько раз. Меняются такие изгибы по диагонали.

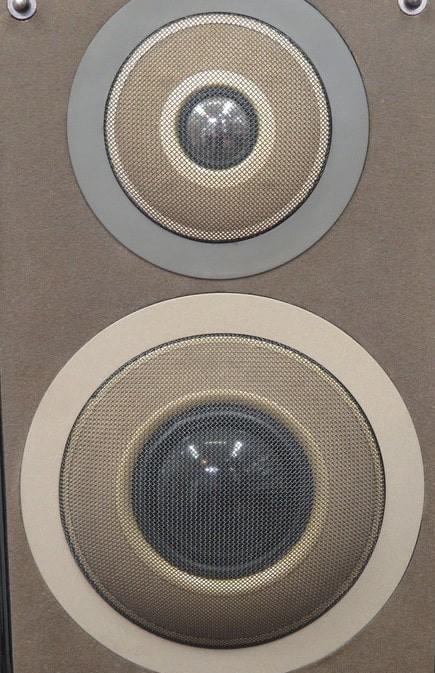

Купол СЧ динамика изготовлен из слюды и покрыт специальным лаком Pure Mica. Звуковая катушка намотана практически по краю излучателя плоской алюминиевой жилой.
ВЧ динамик имеет купол из суперграфита и неодимовую магнитную систему, за счет чего диапазон доходит до 100 кГц, а плотность магнитного потока достигает 20000 Гс. Кроме того используемая магнитная система Super Lianer Motor значительно увеличивает область равномерного распределения магнитного потока, снижая уровень гармонических искажений.
