Technics SB-M2 (М) Monitor 2. Technics SB-M2 (S)

Изготовитель: Япония, 1982 год.

Технические характеристики:

3-х полосная АС с фазоинвертором

Диапазон частот по уровню -16 дБ: 27 – 38000 Гц

Диапазон частот по уровню -10 дБ: 35 – 35000 Гц

Чувствительность: 92 дБ/Вт/м

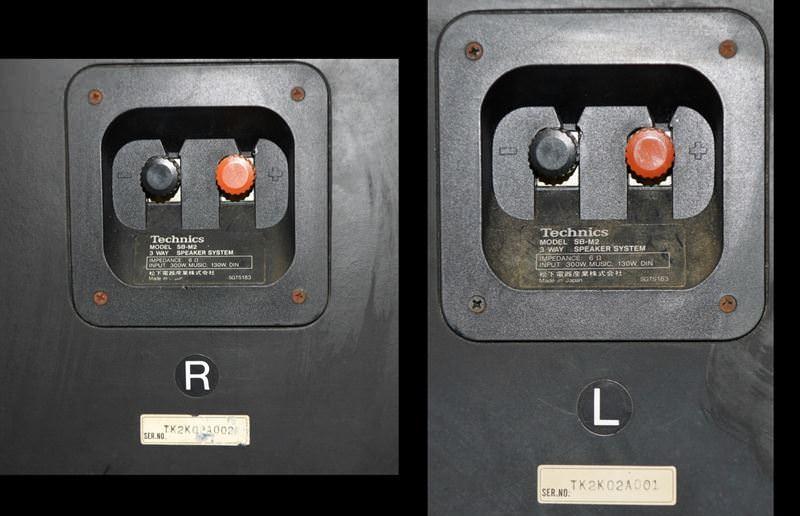

Сопротивление: 6 Ом

Максимальная (предельная) синусоидальная мощность: 130 Вт

Музыкальная мощность: 300 Вт

Используемые динамики:

НЧ: 380 мм, плоский сотовый диффузор

СЧ: 80 мм, плоский сотовый диффузор

ВЧ: 28 мм, плоский сотовый диффузор

Частоты раздела фильтра: 750 Гц и 4000 Гц

Габаритные размеры (ВхШхГ): 820х540х415 мм

Масса: 50 кг

Описание:

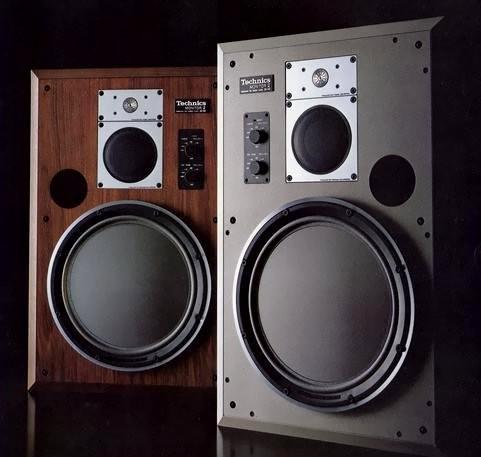

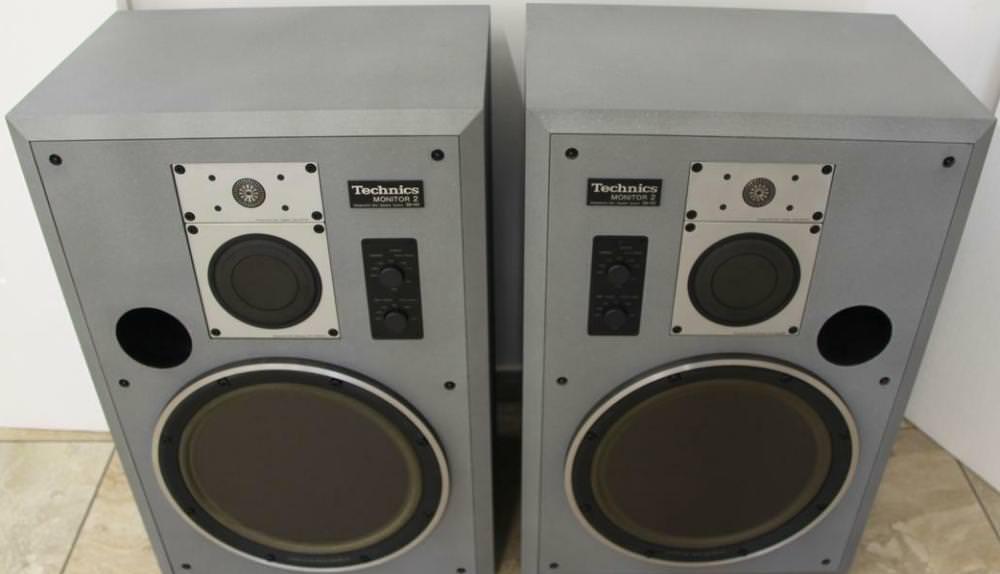

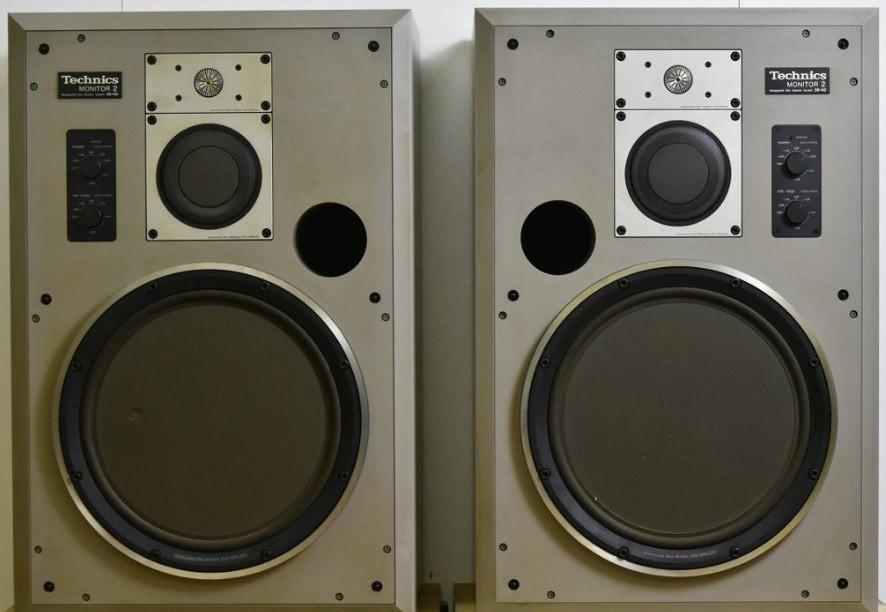

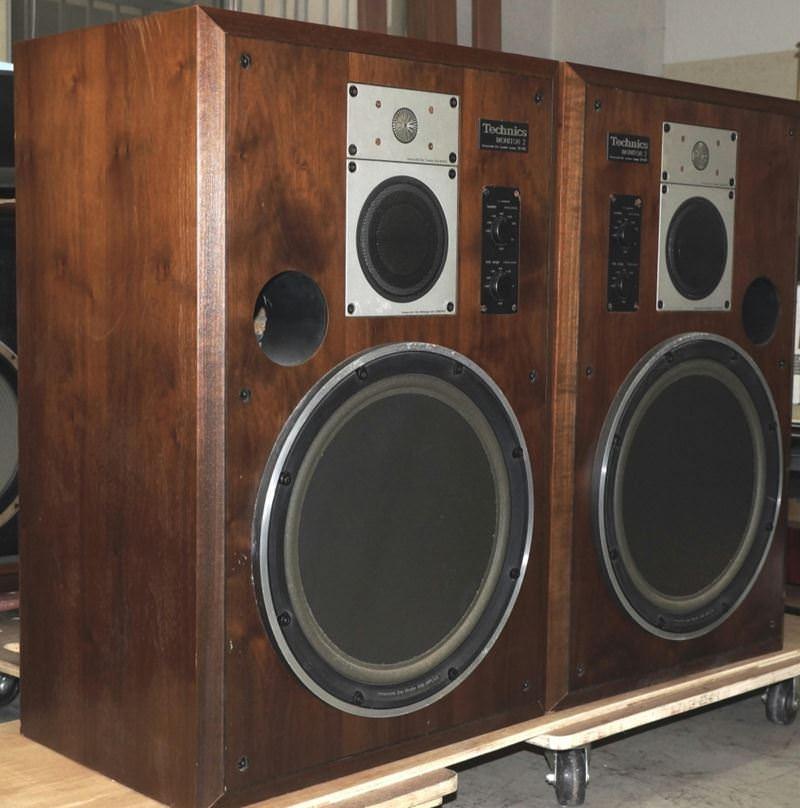

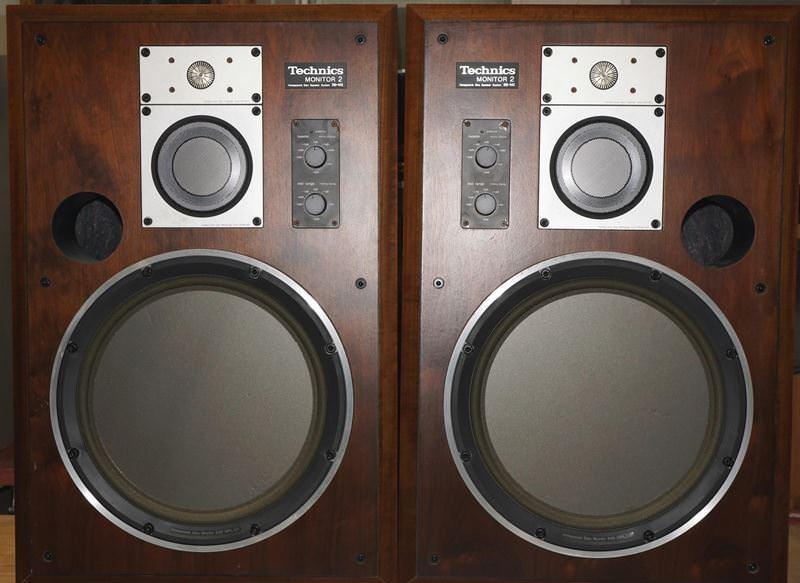

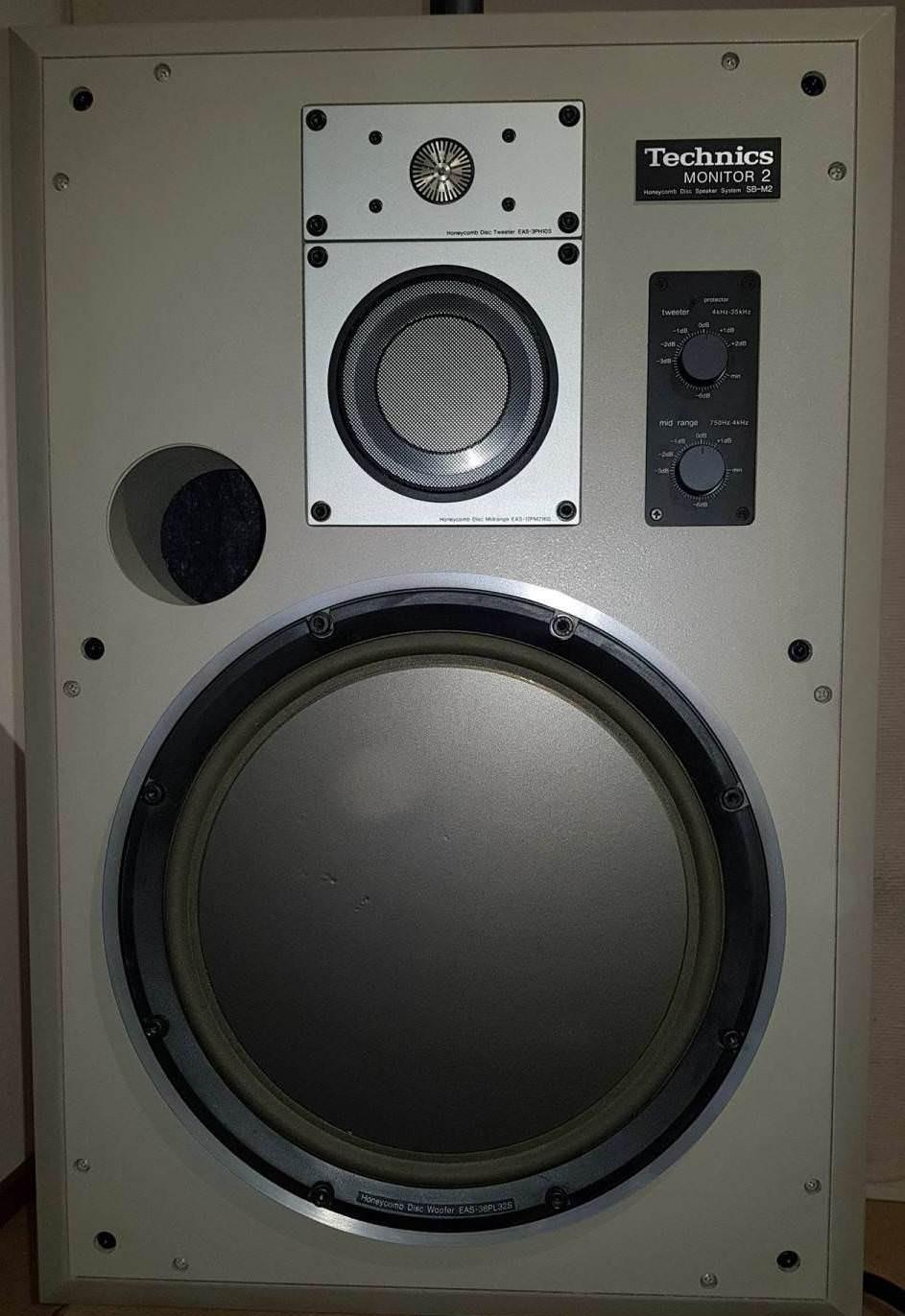

Модель SB-M2 (M) в отличии от модели SB-M2 (S) использует материалы из натурального дерева грецкого ореха. Корпус SB-M2 (S) окрашен серой краской. Цена так же была выше.

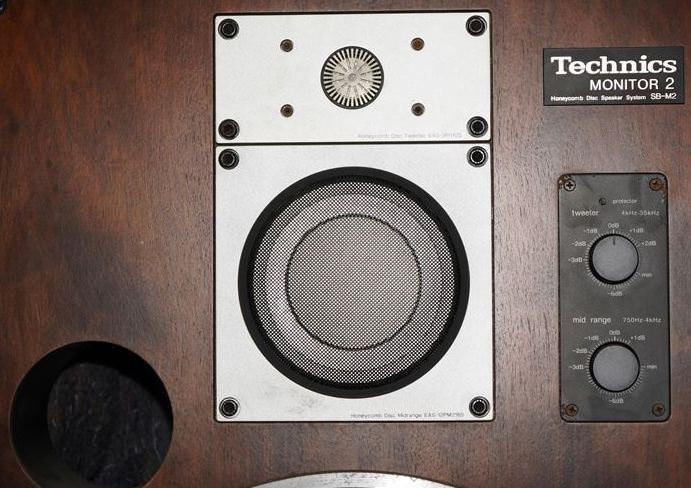

Корпус объёмом 115 л, с толщиной стенок 25 мм. Все динамики плоские, сотовой конструкции. СЧ и ВЧ динамики имеют аттенюаторы для регулировки уровня.

Диафрагма с сотовой структурой с плоской мембраной из алюминиевого сплава, обладает высокой жесткостью, искажения, связанные с диафрагмой минимальны. За счет сотовой диафрагмы расширена зона движения поршня, частотная характеристика сглаживается. Резонансные характеристики намного улучшены по сравнению с конусовидными диафрагмами. Сердцевина диафрагмы с шестиугольными ячейками обладает повышенной прочностью.

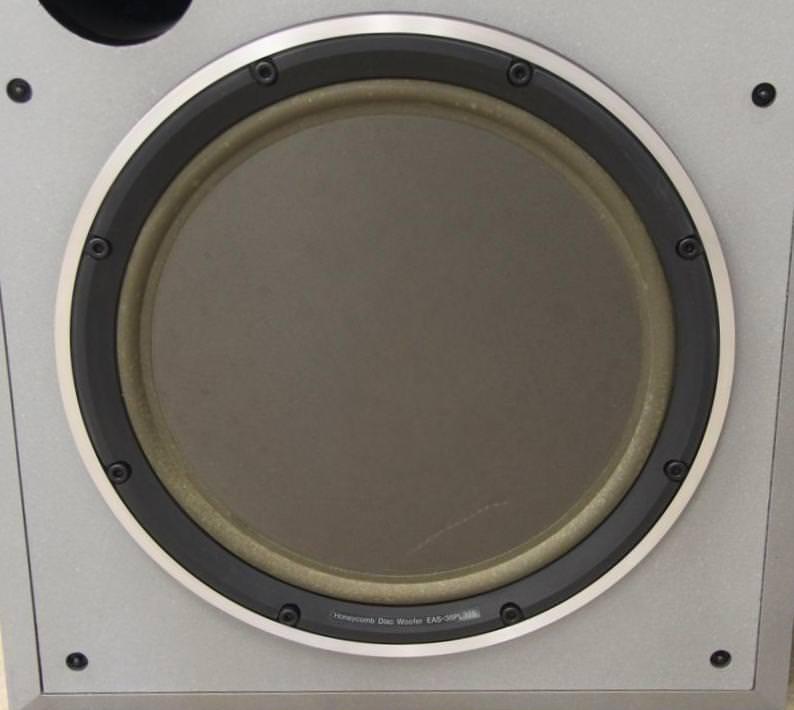

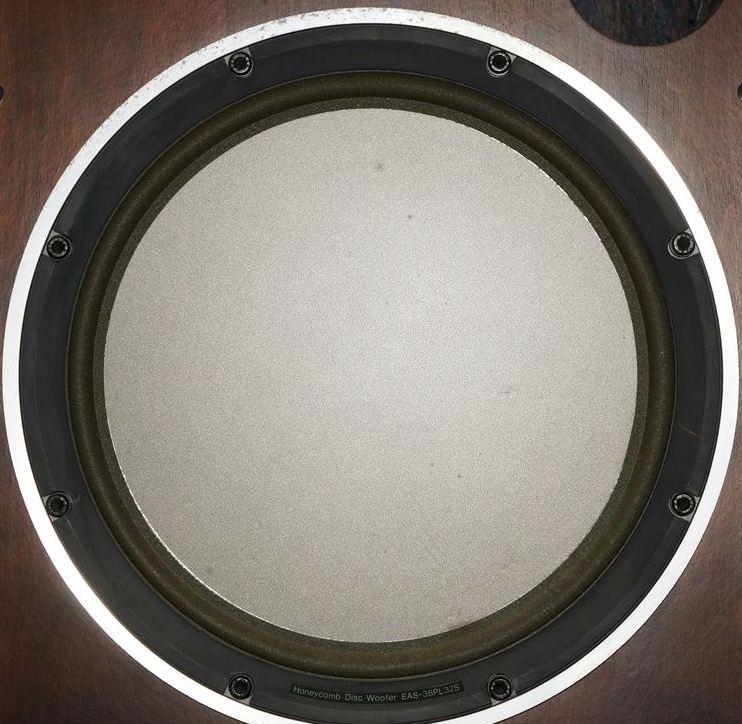

Для воспроизведения низких частот система оснащена динамиком 38 см с плоской диафрагмой и обеспечивает движение поршня частотой 2000 Гц. НЧ – динамик СО-М1 с целью повышения линейности обеспечен демпфером специальной конструкции, поэтому даже при большом входном сигнале линейность максимальна. Магнитная цепь представлена магнитом 200 мм в диаметре с мощностью магнитного потока 14800 Гаус. Бобина звуковой катушки с применением полиамидной смолы которая обеспечивает высокую теплопроводность и выдерживает температуру в 250 °С.

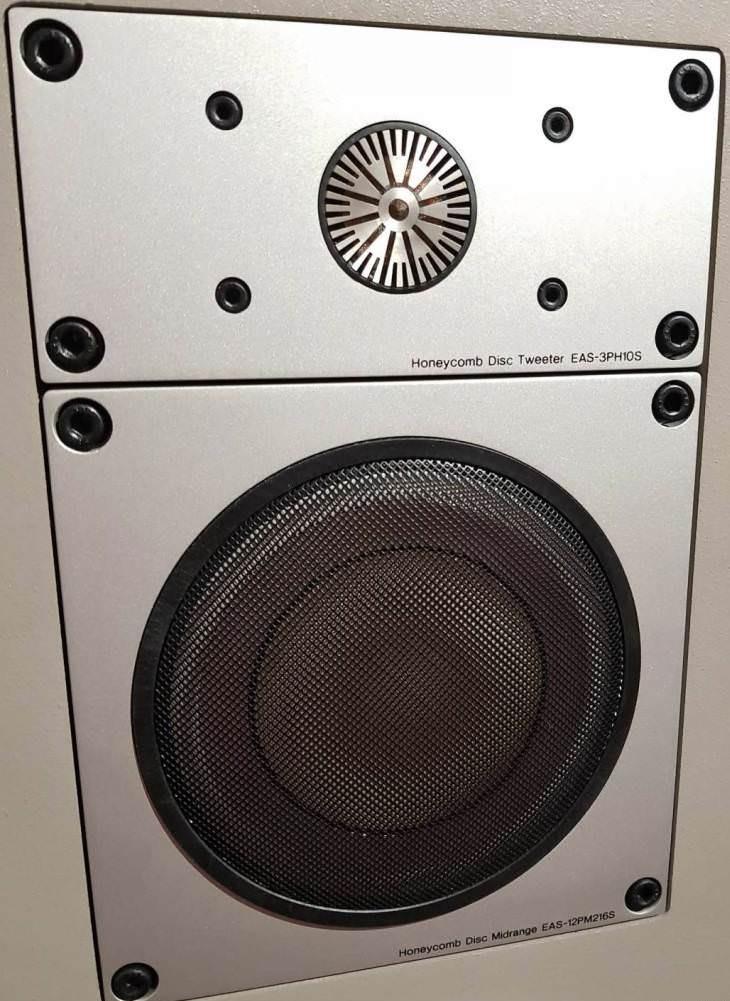

Динамик СЧ имеет излучатель диаметром 80 мм, который ведёт непосредственно к 50 мм звуковой катушке. Магнитная цепь представлена стронциевым магнитом диаметром 140 мм и весом 1,2 кг.

ВЧ динамик диаметром 28 мм с сотовой структурой, обладает в отличии от других блоков сотами меньшего размера. Материал сердечника – ламинированная слюда. В зазоре присутствует магнитная жидкость. Используется магнит из стронция весом 0,8 кг и представляет собой квадрат, чтобы улучшить характеристики направленности в вертикальном направлении. Динамик с отличными тепловыми характеристиками, устойчив к высоких входным сигналам. Кроме того он имеет автоматическую защиту от перегрева.
