Technics SE-A100

Японский бренд Technics в 1985 году выпустил флагманский стереоусилитель SE-A100. Эта модель стала вершиной инженерной мысли компании, объединив в себе передовые технологии того времени и классический Hi-Fi подход. Усилитель отличается низким уровнем искажений, высокой динамической мощностью и уникальной конструкцией, где усилители напряжения и тока разделены на независимые блоки для минимизации помех. Ниже представлены подробные технические характеристики и описание конструкции.

Передняя панель усилителя Technics SE-A100

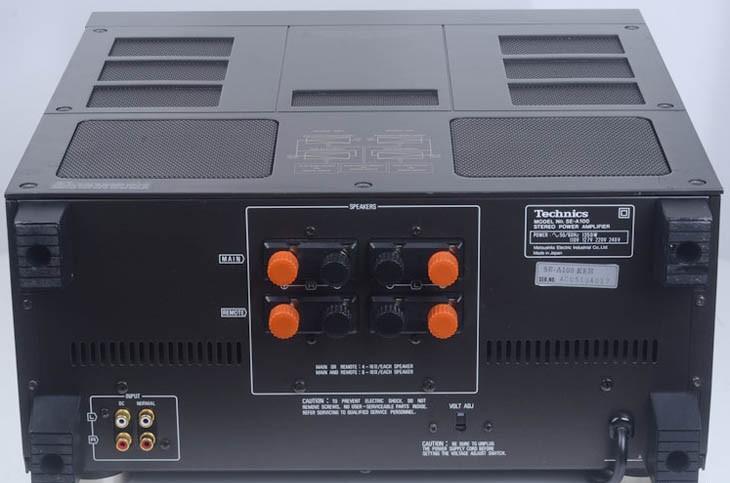

Задняя панель усилителя Technics SE-A100 с разъемами

Технические характеристики усилителя Technics SE-A100

Номинальная мощность в диапазоне 20 – 20000 Гц:

240 Вт + 240 Вт (4 Ом, 0,002%)

200 Вт + 200 Вт (6 Ом, 0,001%)

170 Вт + 170 Вт (8 Ом, 0,0007%)

Динамическая мощность (IHF):

600 Вт + 600 Вт (2 Ом) / 600 Вт + 600 Вт (2 Ом ± 60 ° реактивное нагрузки)

400 Вт + 400 Вт (4 Ом) / 400 Вт + 400 Вт (4 Ом ± 60 ° реактивной нагрузки)

275 Вт + 275 Вт (6 Ом) / 275 Вт + 275 Вт (6 Ом ± 60 ° реактивной нагрузки)

225 Вт + 225 Вт (8 Ом) / 225 Вт + 225 Вт (8 Ом ± 60 ° реактивной нагрузки)

Коэффициент гармонических искажений (THD) на частоте 1000 Гц по уровню -3 дБ:

предел измерений (0,0002%) или меньше (6 Ом)

предел измерения (0,0002%) или меньше (6 Ом ± 60 ° реактивной нагрузки)

предел измерения (0,0002%) или меньше (8 Ом)

предел измерения (0,0002%) или меньше (8 Ом ± 60 ° реактивной нагрузки)

Искажение в диапазоне 20 – 20000 Гц по уровню -3 дБ:

0,0009% или меньше (6 Ом / 6 Ом ± 60 °)

0,0007% или меньше (8 Ом / 8 Ом ± 60 °)

Частотная характеристика:

0,8 – 150000 Гц: +0 … -3 дБ

20 – 20000 Гц: +0 … -0,1 дБ

Ширина полосы выхода (-3 дБ СРО, 0,01%, 8 Ом): 5 – 100000 Гц

Отношение сигнал/шум:

120 дБ (IHF’66)

93 дБ (EIAJ)

Чувствительность/импеданс входа: 1,2 В/47 кОм

Коэффициент демпфирования: 120 (8 Ом)

Потребляемая мощность от сети: 400 Вт

Питание: переменное напряжение 100 В (частотой 50/60 Гц)

Внешние размеры (ШхВхГ): 476×209×475 мм

Масса: 33,7 кг

Конструкция и особенности звучания

Technics SE-A100 выполнен по схеме Class AA. Ключевой особенностью конструкции является разделение усилителя напряжения и усилителя тока в отдельные блоки. В модели SE-A100 используется конфигурация VC-4, где слева и справа расположены по два усилителя напряжения и тока. Усилитель управления напряжением выполнен по схеме Дарлингтона с выходным транзистором дифференциального каскада и двойным полевым транзистором, что обеспечивает минимальные погрешности. Для усилителя тока, отличающегося высокой скоростью нарастания, также применены полевые транзисторы в конфигурации Дарлингтона с параллельным входным транзистором. Выходной каскад способен выдавать большой ток с пропускной способностью 50 А/мкс, что обеспечивает чистое и динамичное звучание, сопоставимое с лучшими моноблоками того времени, например, как в Technics SB-7.

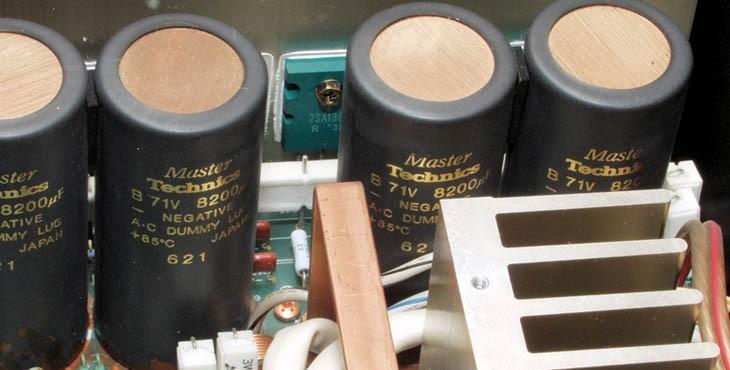

Система питания усилителя включает несколько независимых трансформаторов: отдельный блок для усилителя тока и отдельные для левой и правой частей усилителя напряжения. Конденсаторы имеют электролитическую структуру. Силовой трансформатор высокого качества изготовлен с использованием проводов из бескислородной меди. Для изоляции применяется специальная смола, а также тройной магнитный экран, который нейтрализует погрешности, вызываемые вибрациями или магнитным потоком. Это решение позволяет избежать наводок, характерных для простых усилителей, таких как Вега 25У-122С.

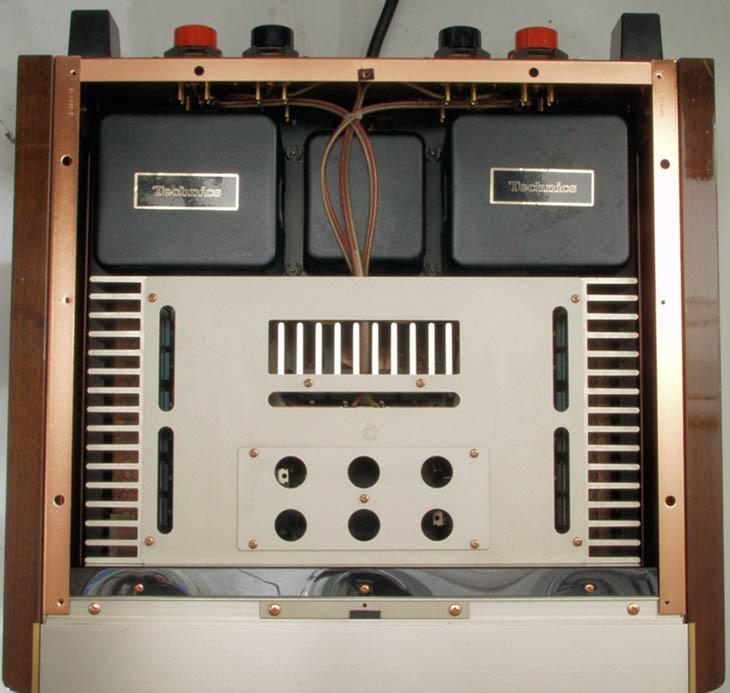

Вид на радиаторы охлаждения усилителя

Для подавления электромагнитных излучений, возникающих при прохождении больших токов, используется специализированный блок питания. Верхняя пластина весом 2,3 кг и толщиной 3 мм, в сочетании с 2 мм слоем резиновой изоляции на нижней части трансформатора, эффективно гасят механические вибрации и магнитные излучения. Такая инженерная проработка обеспечивает чистоту сигнала на уровне, недоступном для бюджетных усилителей, включая современные микросхемы вроде MAX9710/MAX9711.

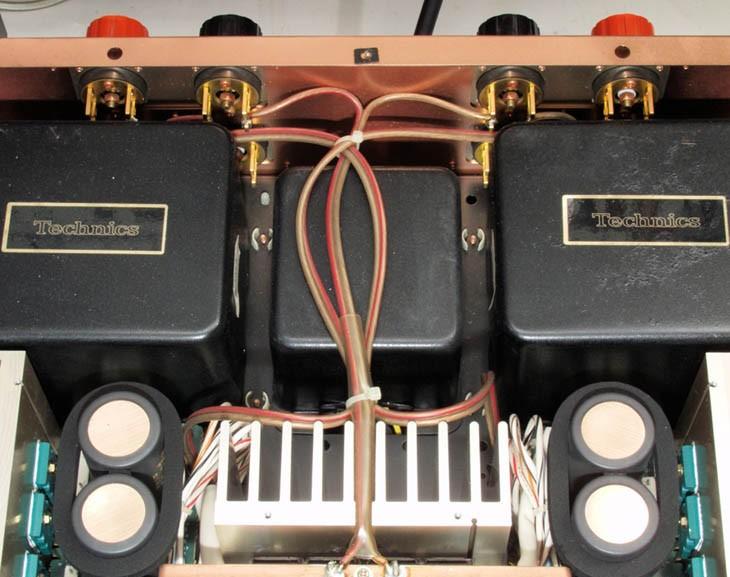

Элементы внутренней сборки усилителя
