Телефонный аппарат B&G W28: обзор и история модели 1941 года

Телефонный аппарат B&G W28 — это редкий образец немецкой телефонной связи 1941 года выпуска. Отличительной чертой модели стало использование стеклянных чашек звонка, что было обусловлено необходимостью экономии металла в военное время. Аппарат представляет большой интерес для коллекционеров и любителей истории техники, демонстрируя уникальные инженерные решения того периода. Для сравнения можно рассмотреть телефонный аппарат Уфимского радиозавода, который демонстрирует совершенно другой подход к производству в СССР.

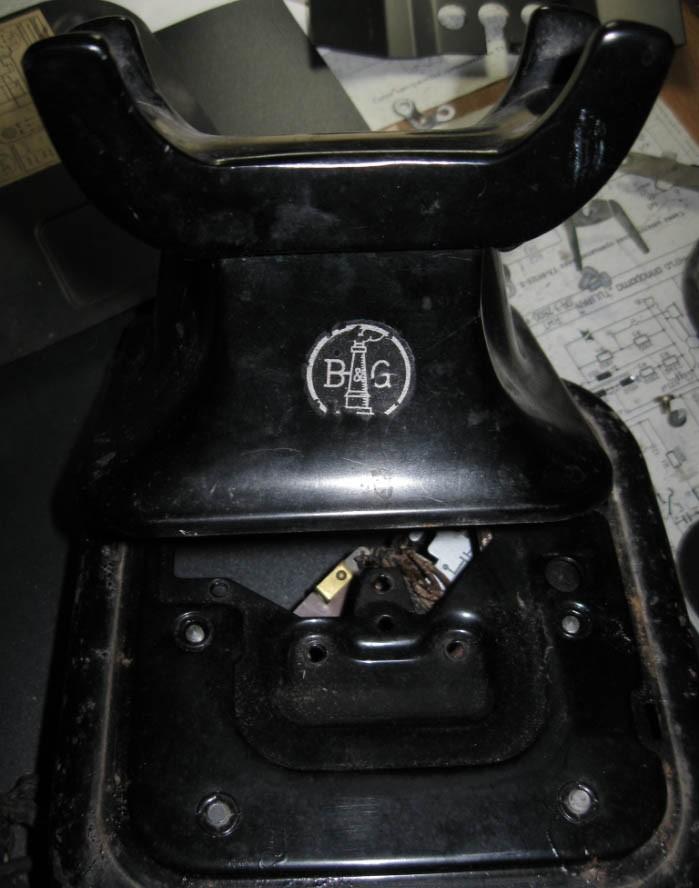

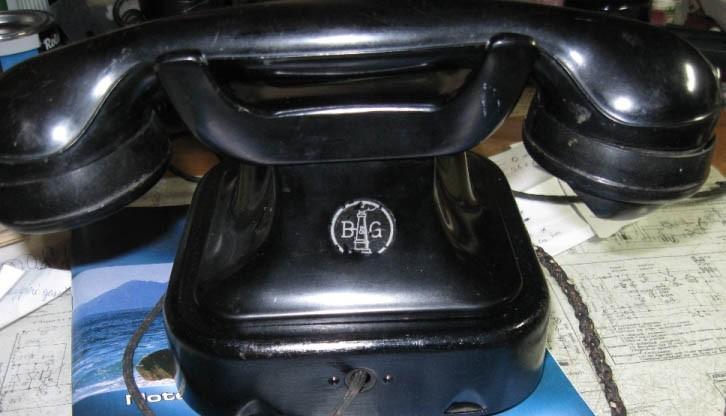

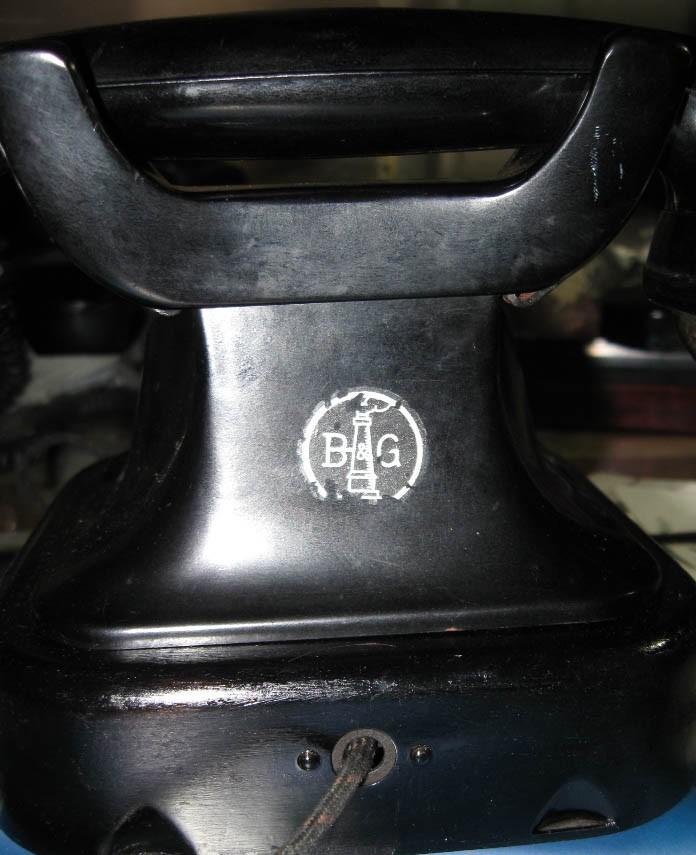

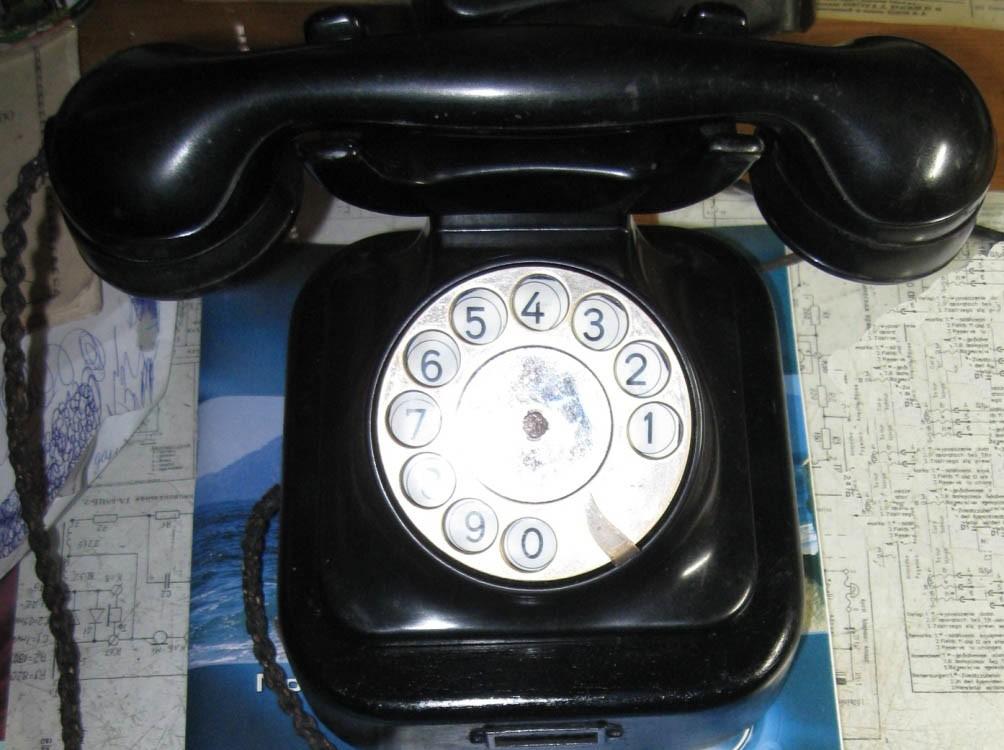

Это немецкий телефонный аппарат компании B&G, на задней части корпуса есть наклейка.

Существует информация, что в одной только Германии в 30-х – 40-х годах производителем модели W28 по далеко не полному списку были следующие заводы:

1. Siemens & Halske (S&H)

2. SAF Nurnberg
3. DeTeWe

4. B&G
5. Gross & Graf

6. TUN (Telefonbau und Normalzeit)
7. RFT

8. SBB

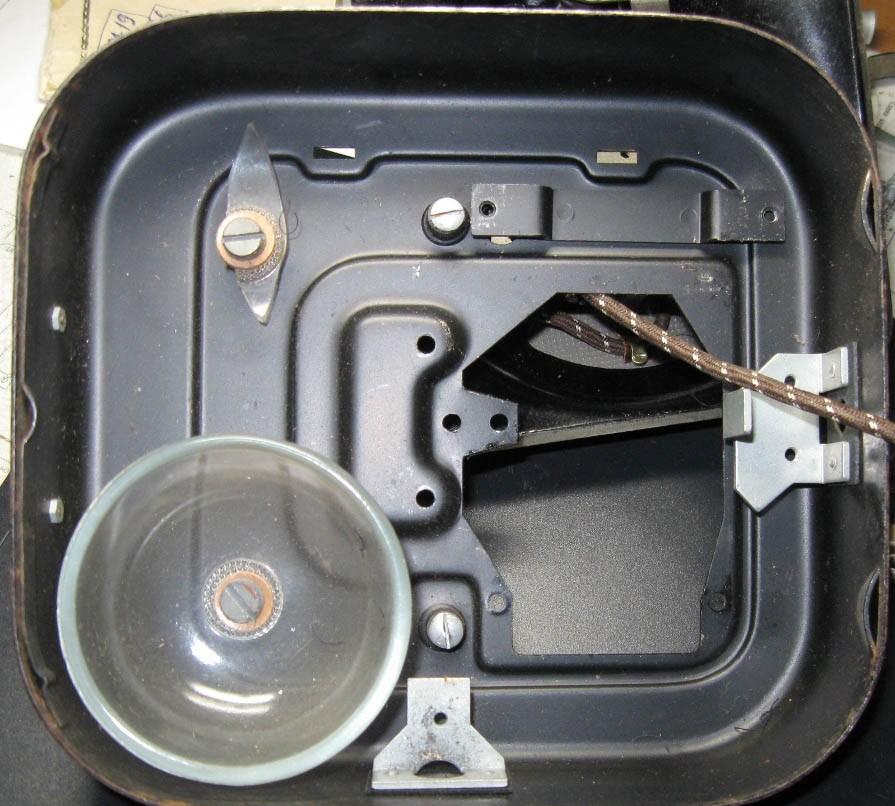

Что в нем удивило, так это стеклянные чашки звонка, правда одна из них была разбита. На одном форуме вычитал: «в ходе военной подготовки металл следовало экономить, поэтому чашки звонка делали из стекла». Я, конечно, мало в это верю, так как хрупкость аппарата снижается, но все может быть. Единственное преимущество стекла – это звучание звонка, говорят он просто сказочное. Но опять-таки мне не удалось его услышать из-за отсутствия одной чашки.

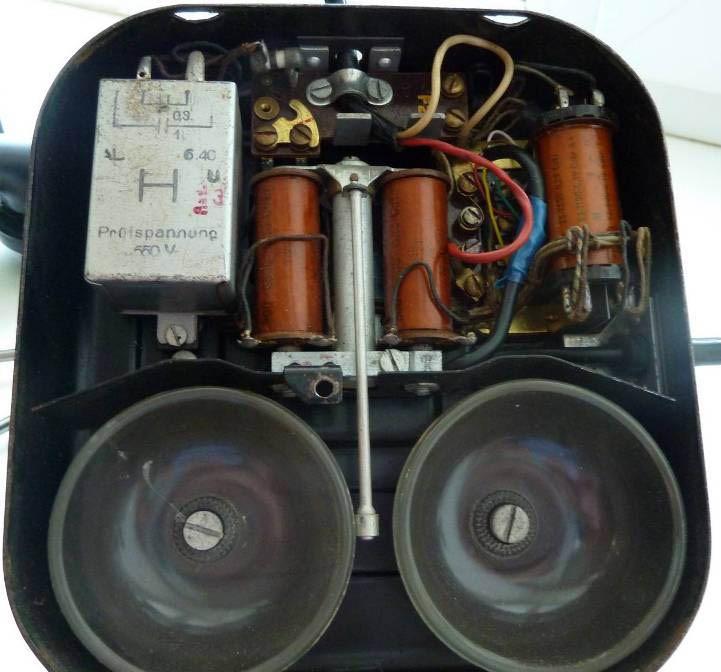

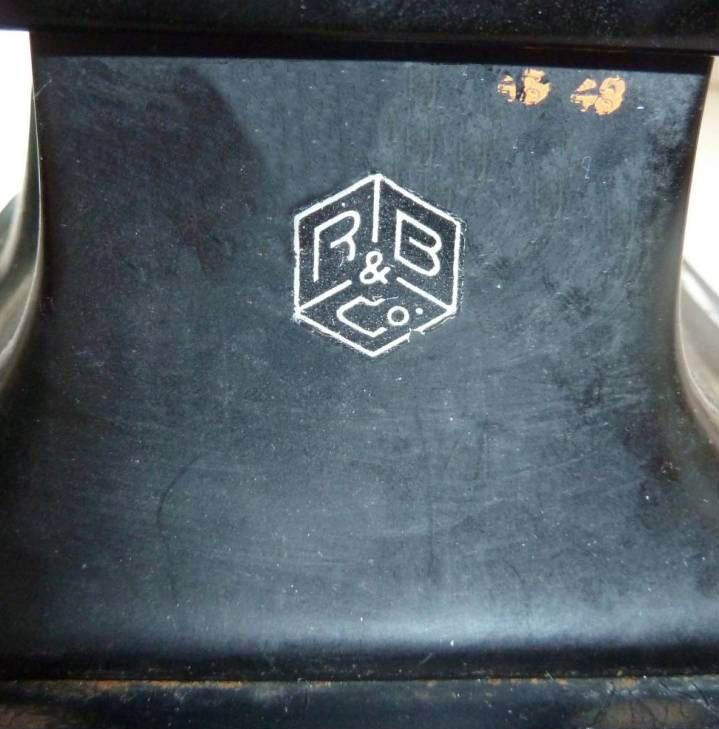

Нашел несколько фото похожего аппарата компании Richard Bosse & Co, Berlin, об этом свидетельствует наклейка на задней части. Внутри те же стеклянные чашки. Для сравнения можно также рассмотреть телефонный аппарат Уфимского радиозавода, который демонстрирует другой подход к производству в СССР.

Аппарат внутри был на вид, как будто, сделан вчера, а ему на секунду уже 75 лет на 2016 год. Шнуры и все остальное – родное. Сами шнуры, что идут к трубке немного потрепаны, но контакт есть.

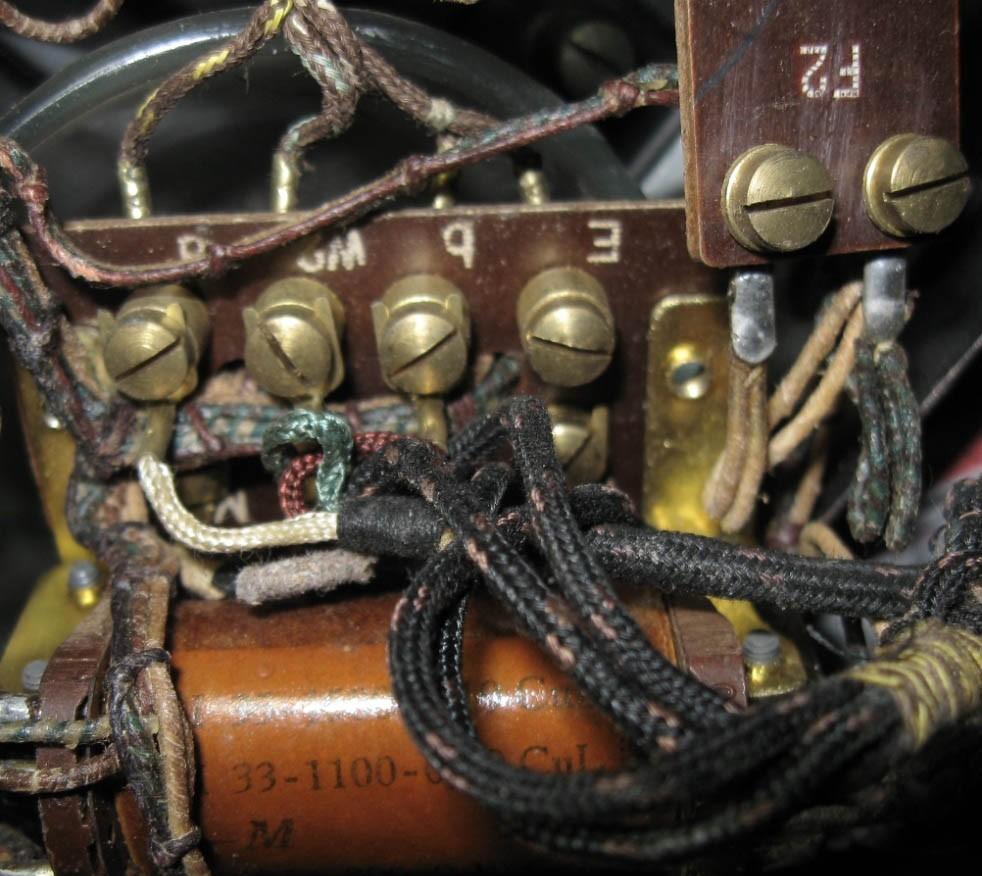

Винты из латуни

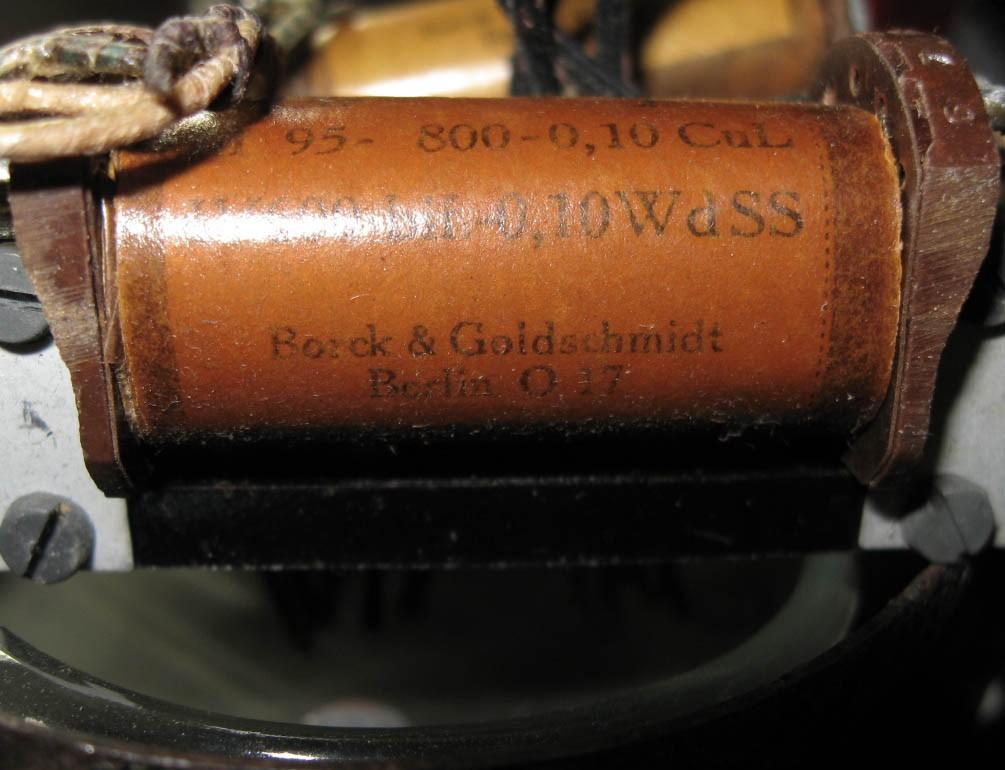

Индуктивность компании Borck & Goldschmidt, Berlin:

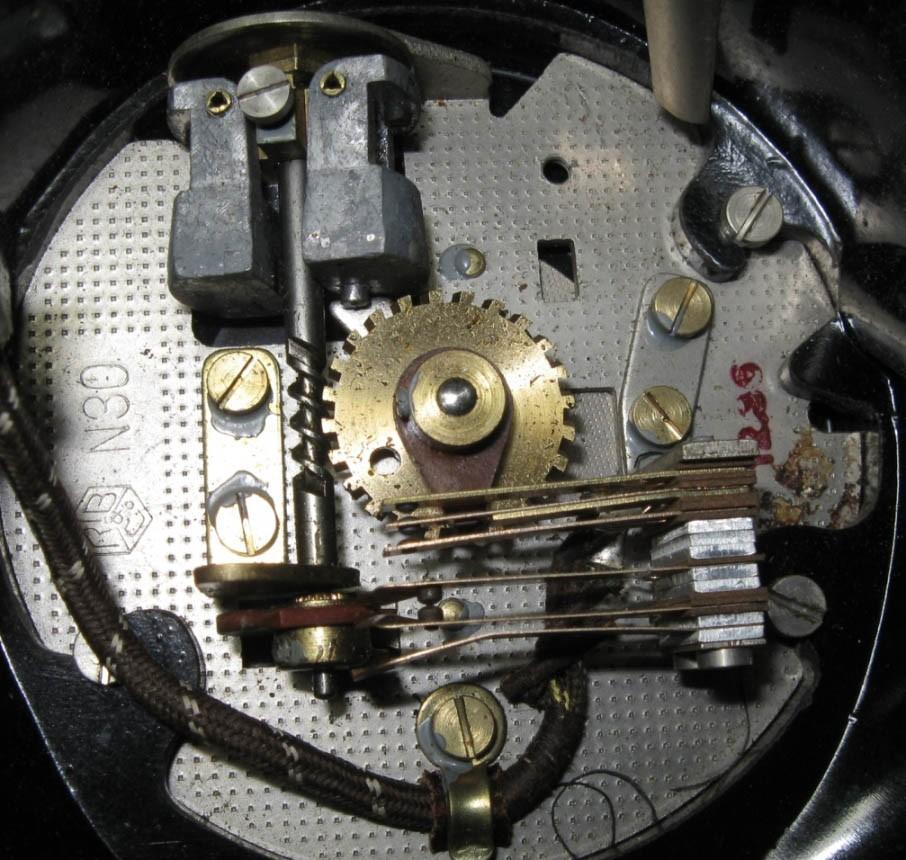

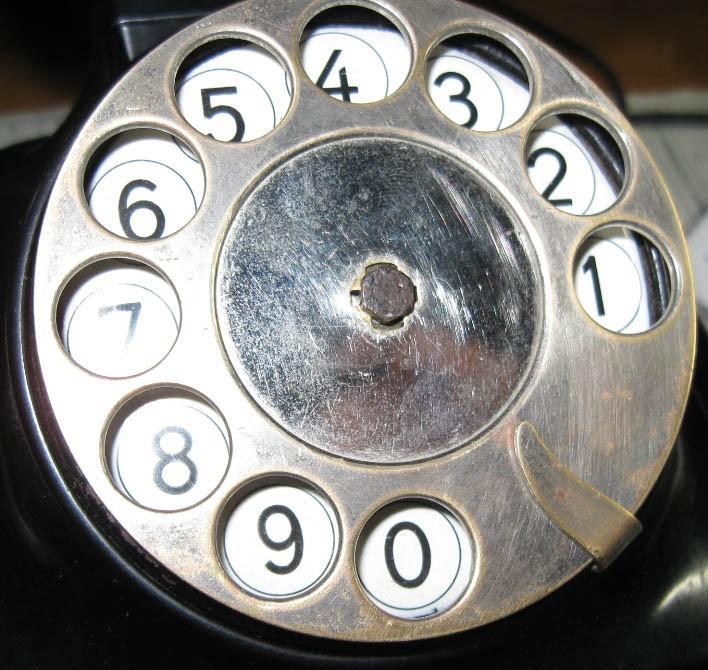

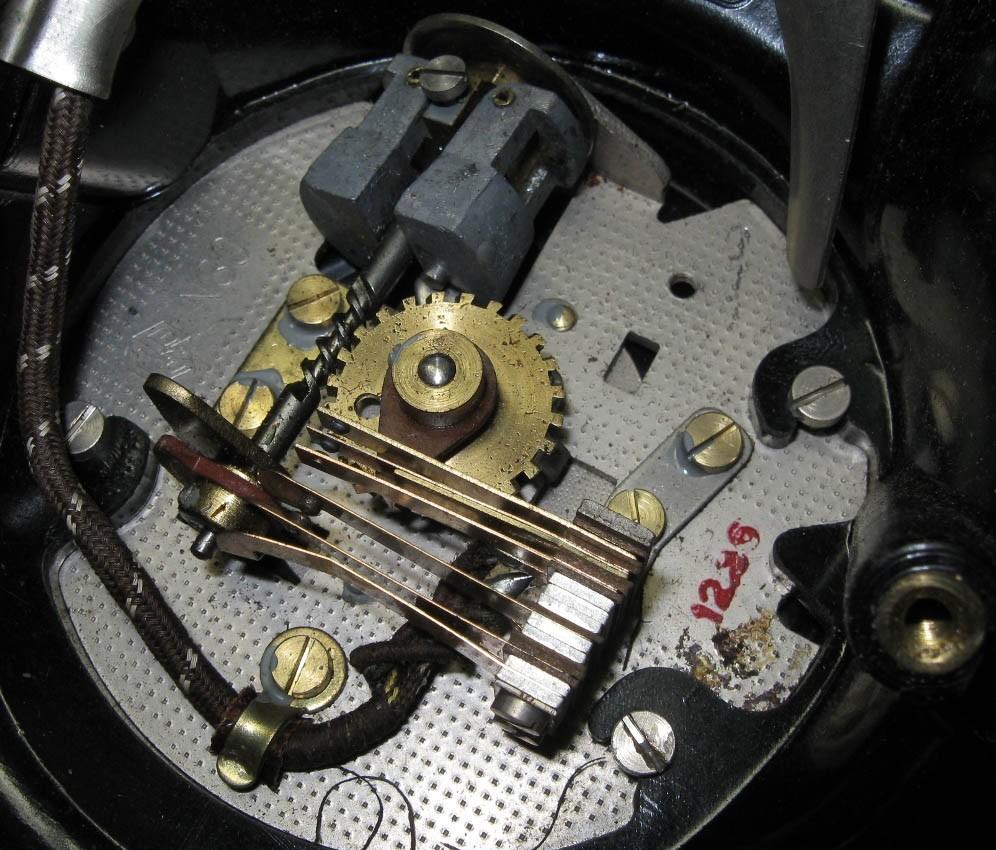

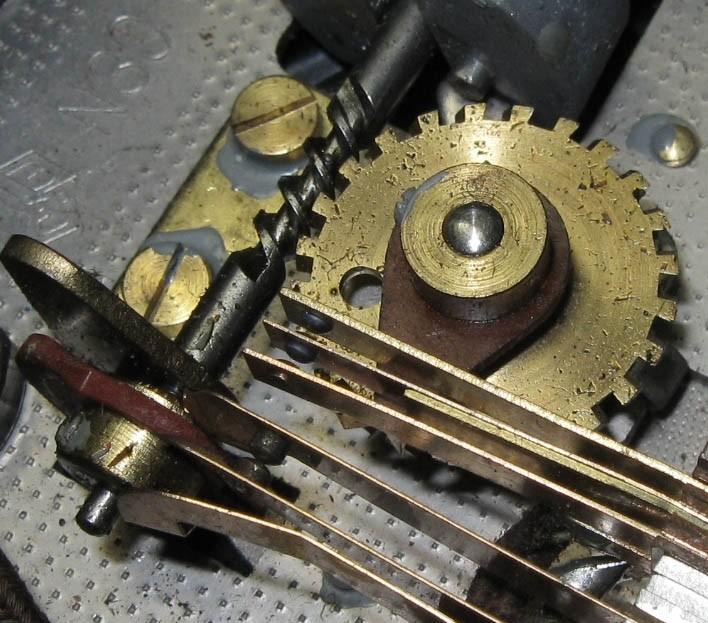

Но, на номеронабирателе есть штамп Richard Bosse & Co, Berlin. Сам номеронабиратель имеет довольно интересный механизм. Для сравнения можно посмотреть на ТДС-10 «Феникс», который также отличается сложной конструкцией.

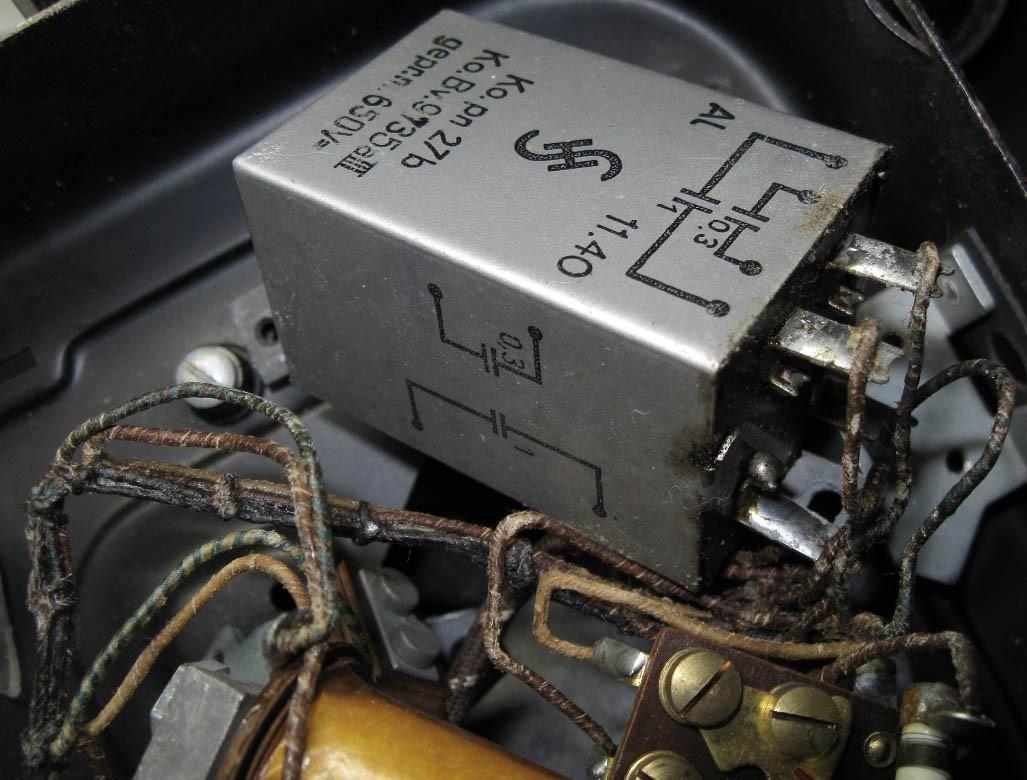

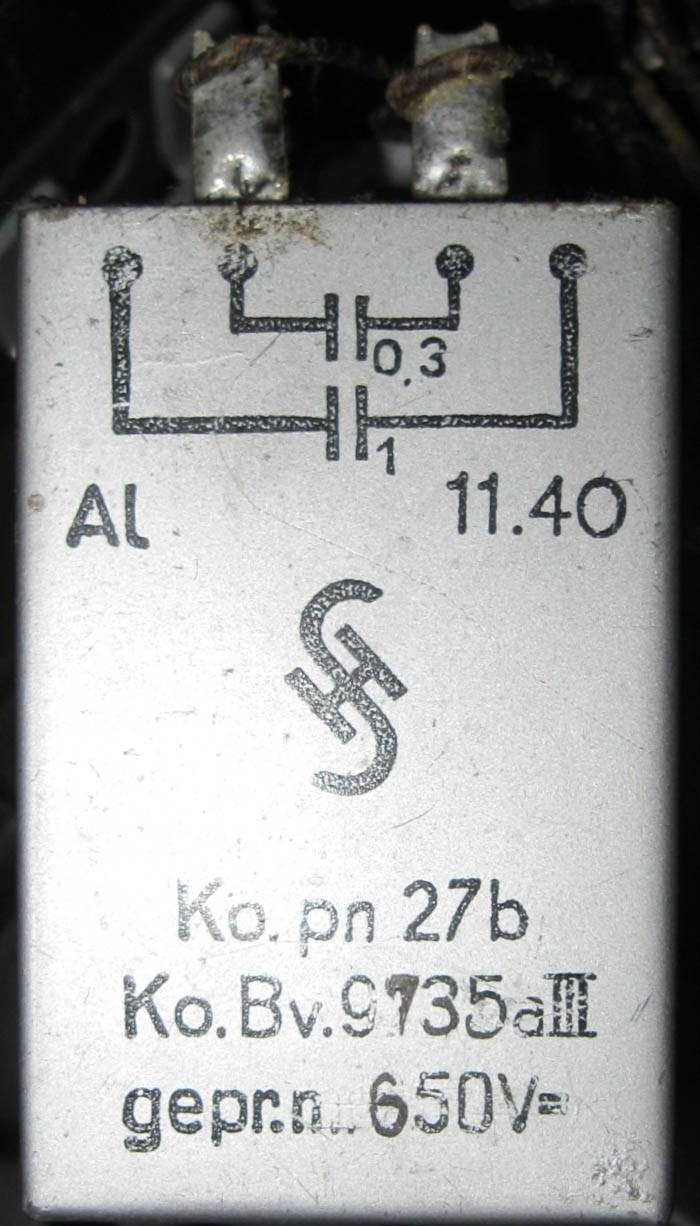

Сдвоенный конденсатор компании Siemens. На нем есть логотип. Число 11.40 говорит о том, что конденсатор выпущен в ноябре 1940 года. Сам конденсатор имеет две емкости на 0,3 мкФ и 1 мкФ, вольтаж: 650 В постоянного тока.

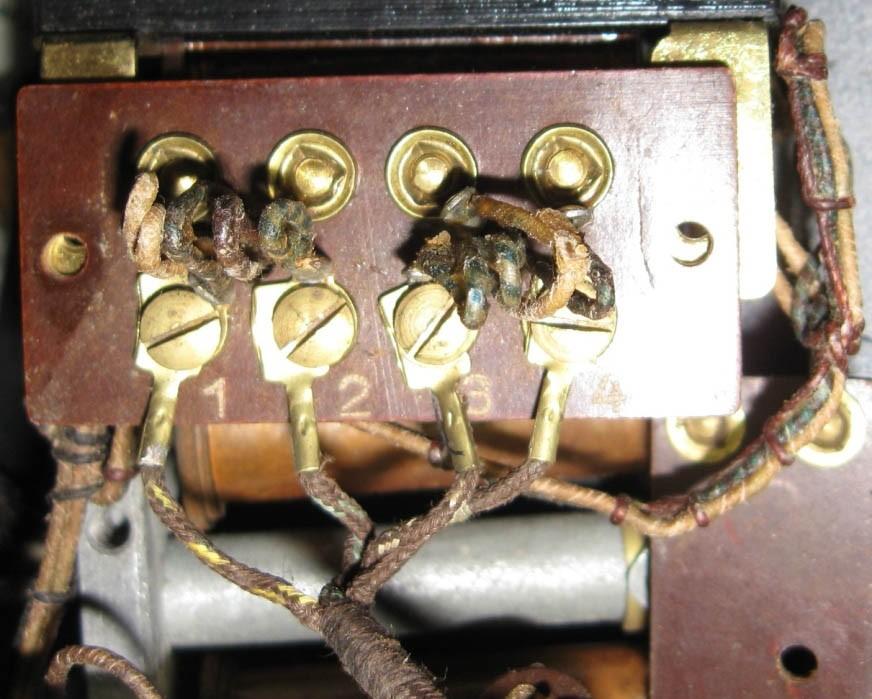

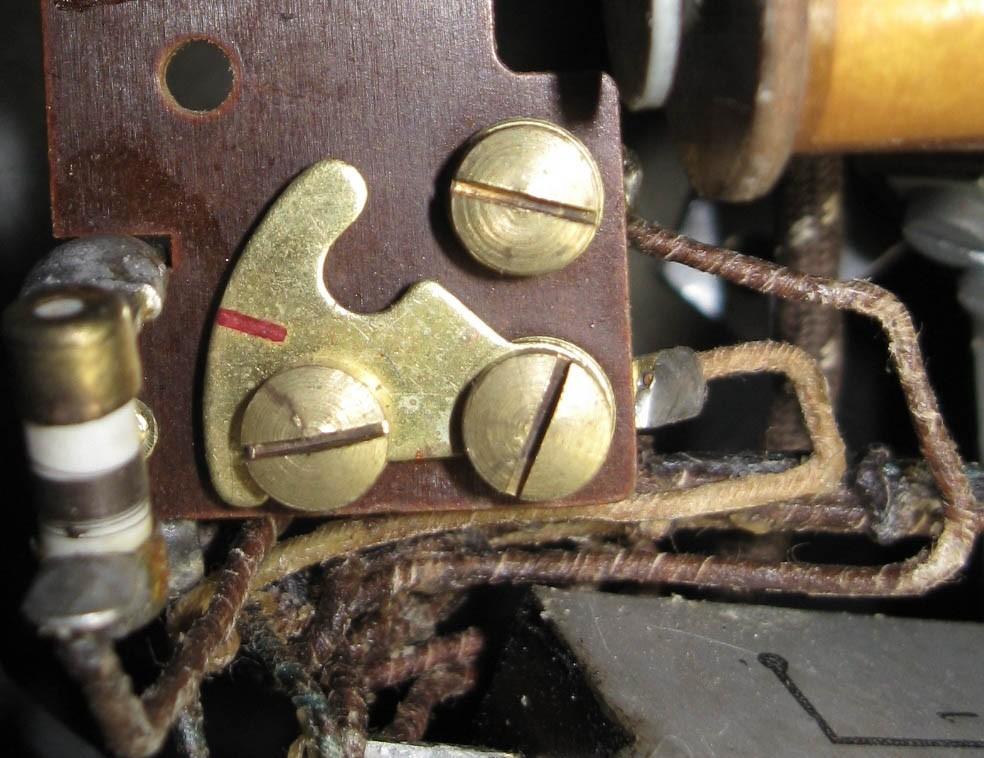

Просто перемычка, но как сделана:

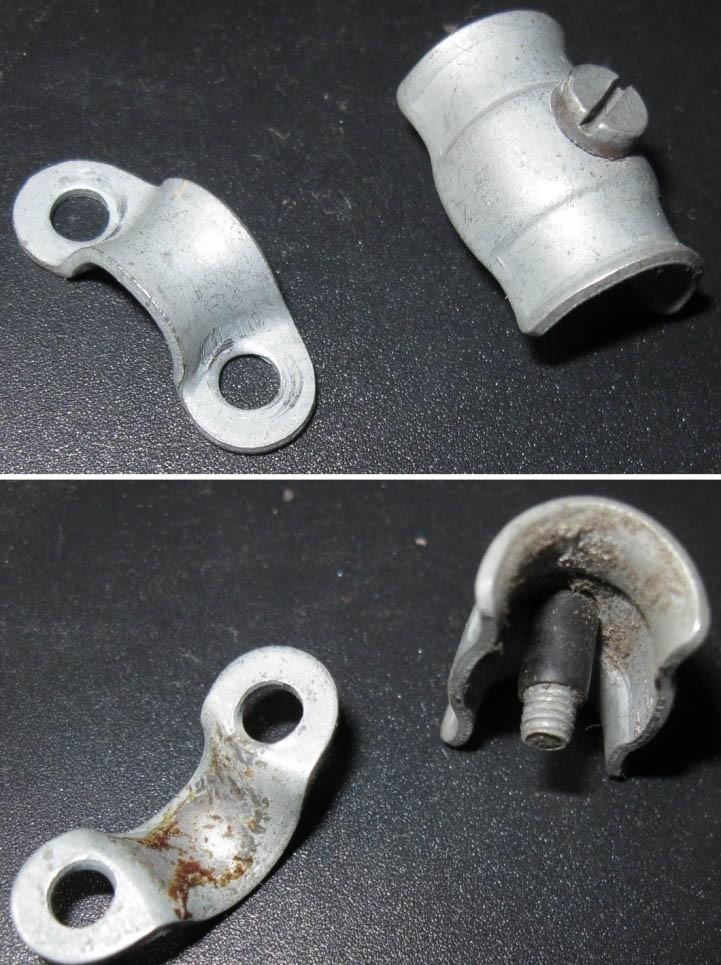

Еще одно оригинальное исполнение банальных держателей шнуров на выходе из аппарата. На винт надета пластмассовая защита, дужки имеют изогнутые формы:

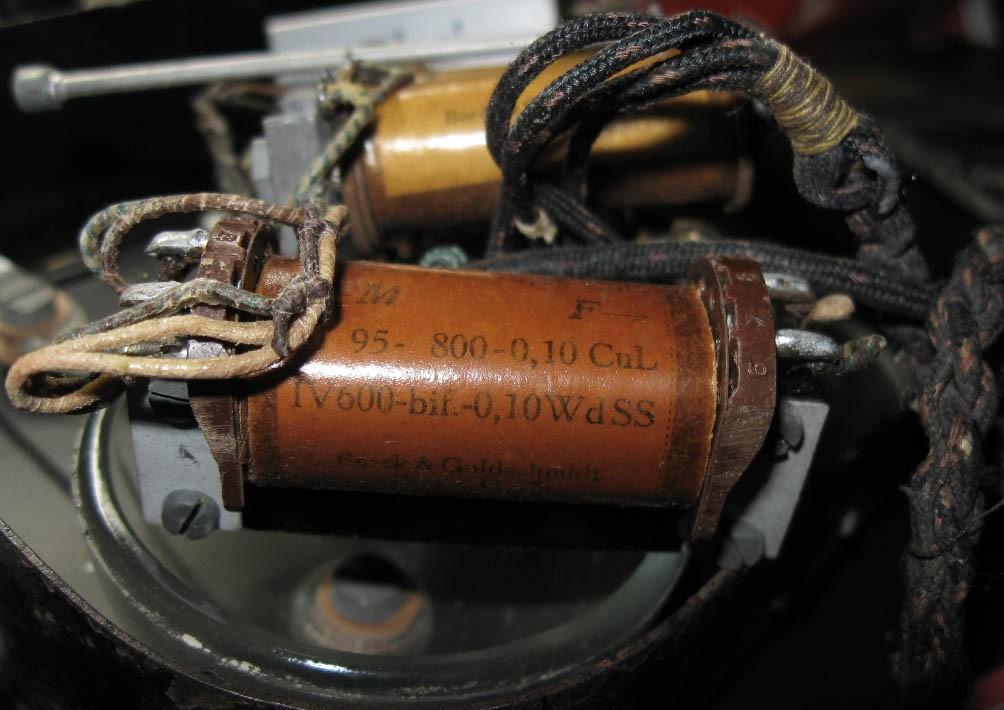

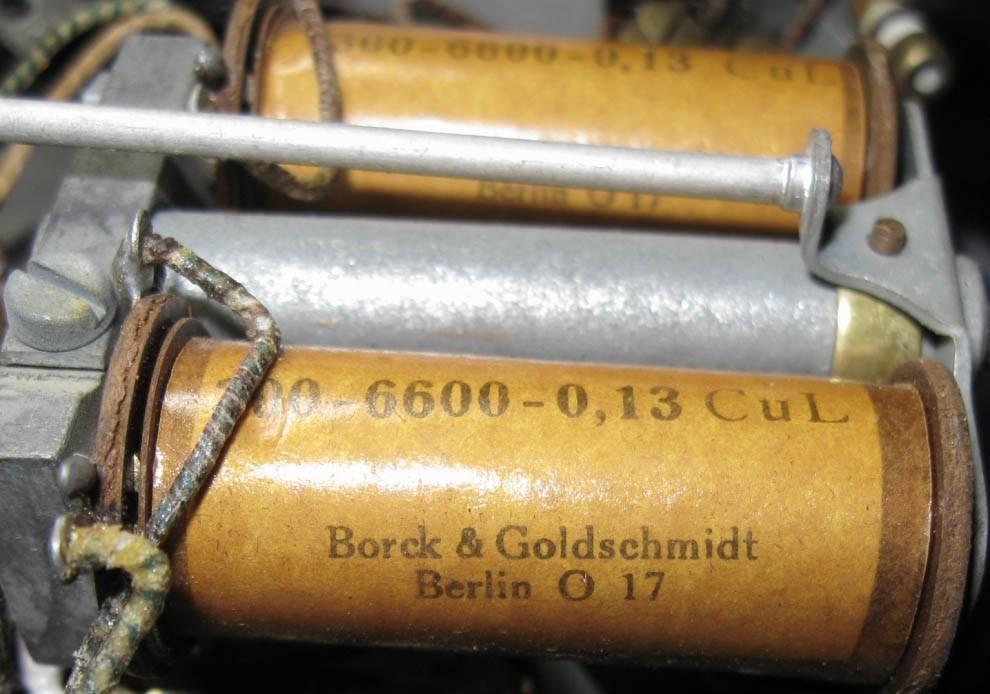

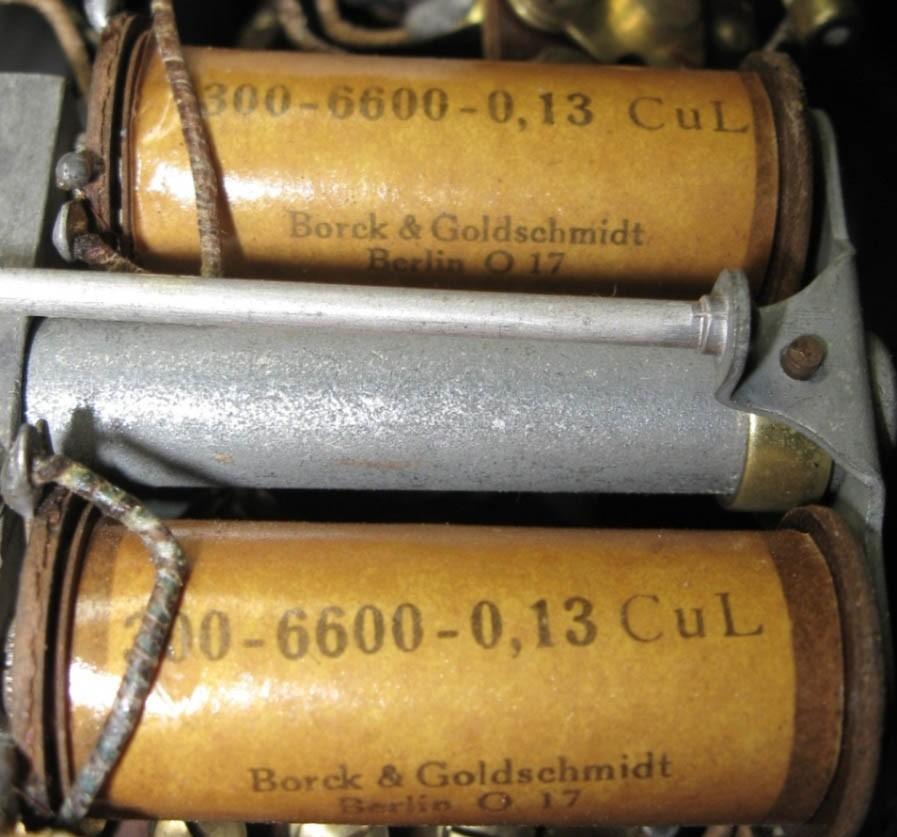

Катушки звонка компании Borck & Goldschmidt, Berlin:

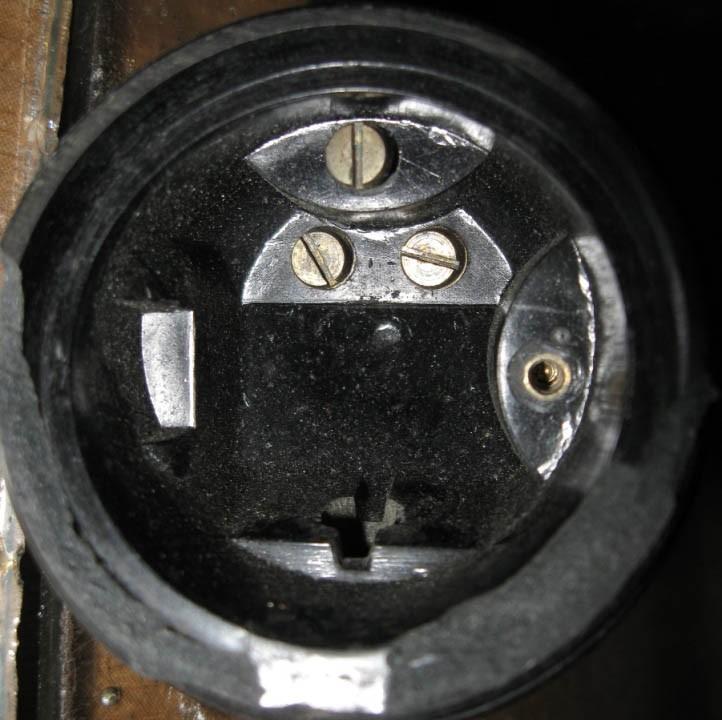

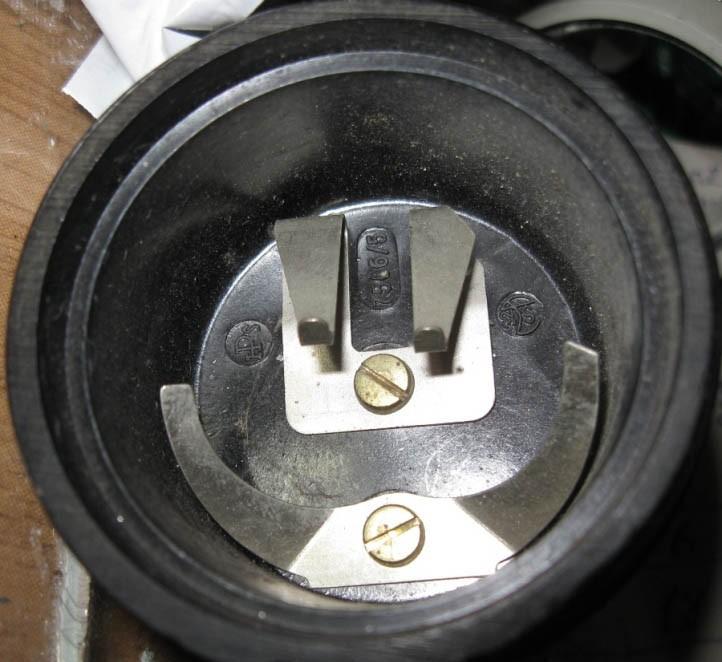

Телефонная трубка. Микрофон:

Телефон:

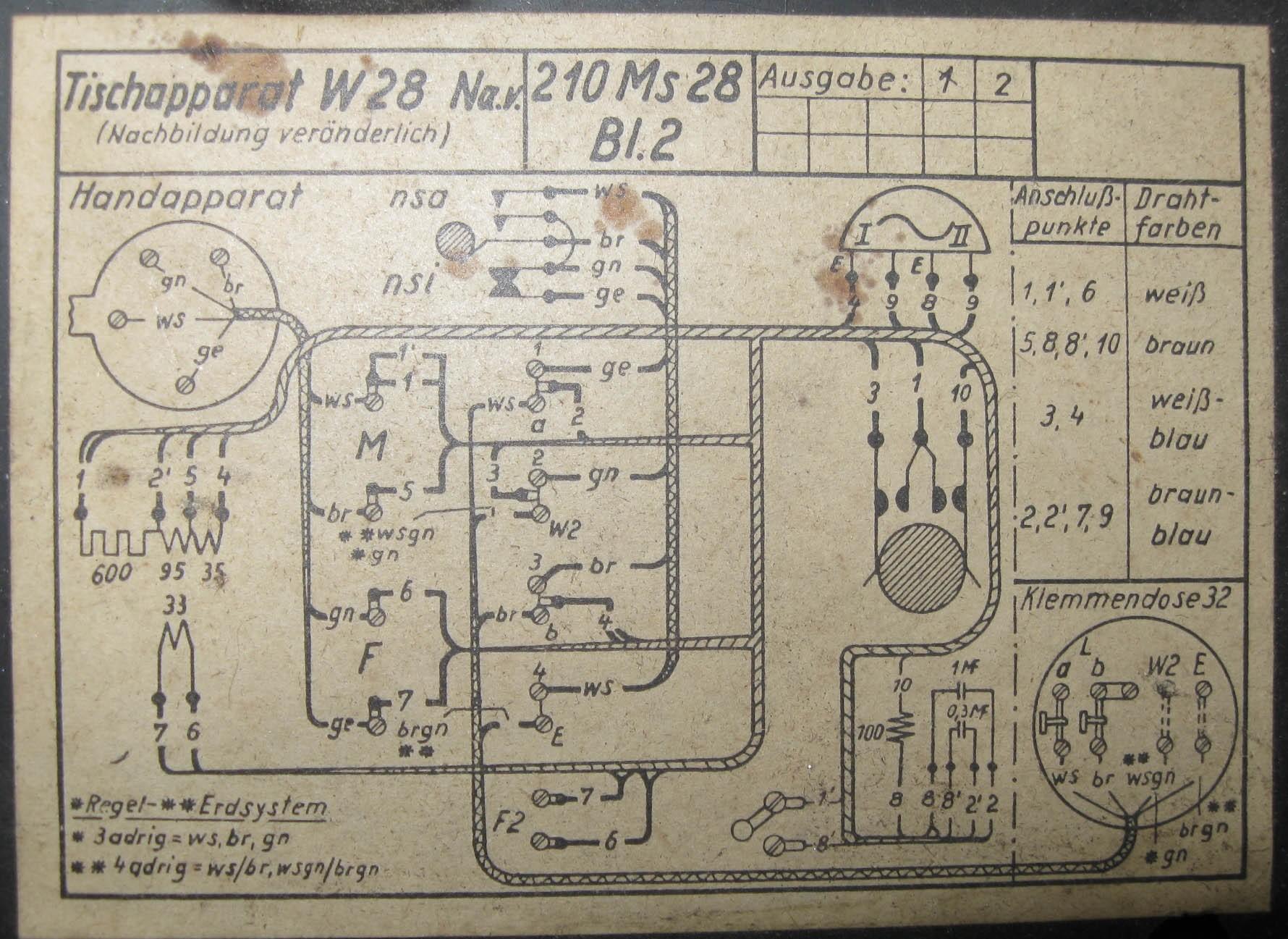

Схема аппарата:

Автор: LDS, специально для
