Производитель: Германия, выпуск 1971-1973 годов.
Характеристики:
3-х полосная АС закрытого типа
Диапазон частот: 25 – 20000 Гц
Номинальная мощность: 50 Вт
Максимальная мощность: 65 Вт
Сопротивление: 4 Ом
Примененные громкоговорители:
НЧ: Ø302 мм (конусный бумажный диффузор)
СЧ: Ø130 мм (конусный бумажный диффузор)
ВЧ: Ø25 мм (купольный Philips AD 0160/T4)
Внешние размеры без подставки (ВхШхГ): 700х350х300 мм
Вес одной АС: 20 кг
Описание:

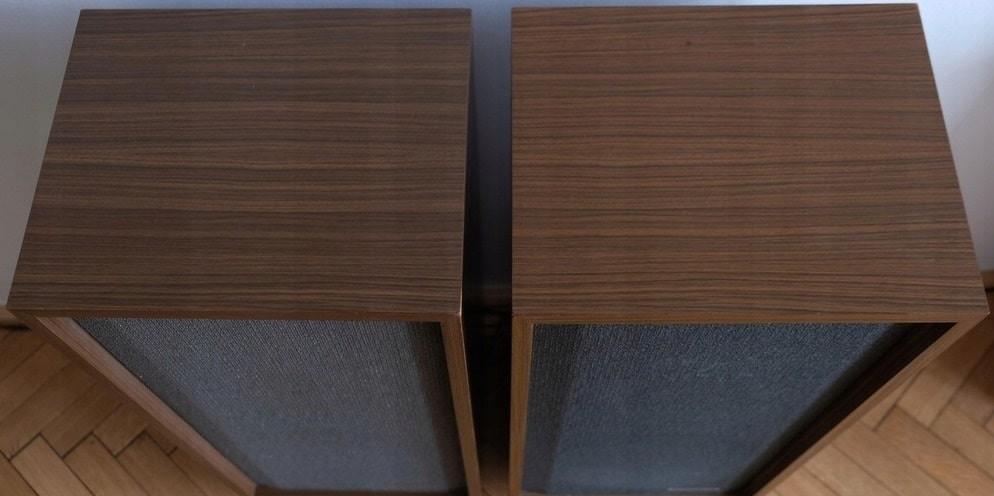

Корпус АС имеет внутренний объем 75 л. Лицевая и задняя стенки изготовлены из ДСП, тогда как боковые, верхняя и нижняя – фанера. Внешне корпус фанерован шпоном или окрашен. Лицевая панель утоплена вглубь корпуса и крепится с помощью шурупов к деревянным брускам. Задняя панель крепится так же. Между передней и задней стенками, по центру установлена деревянная распорка.

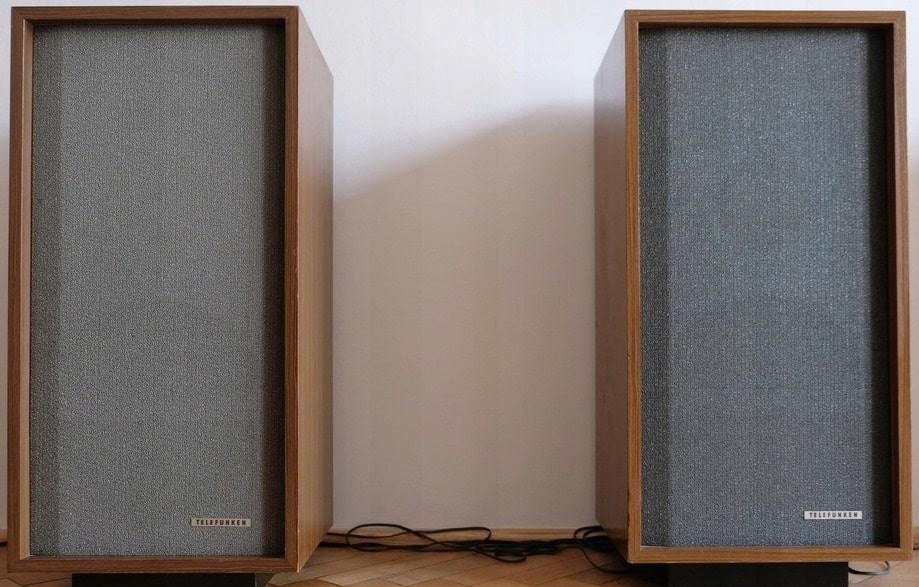

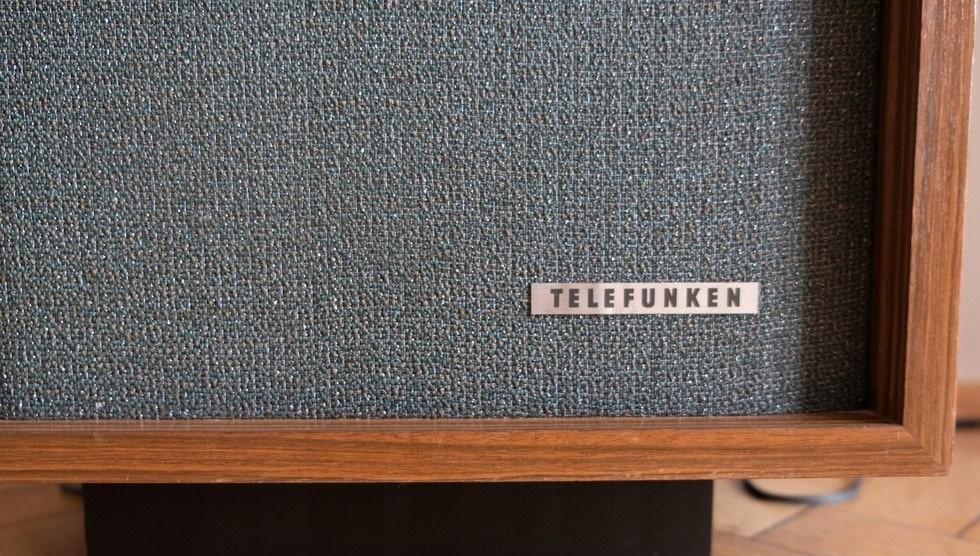

Лицевая панель закрыта тканью. В нижней части крепится шильдик с названием компании. Причем корпус под покраску имеет скругленные ребра.

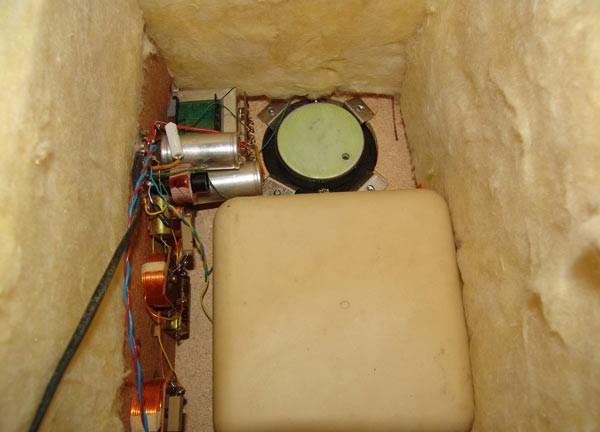

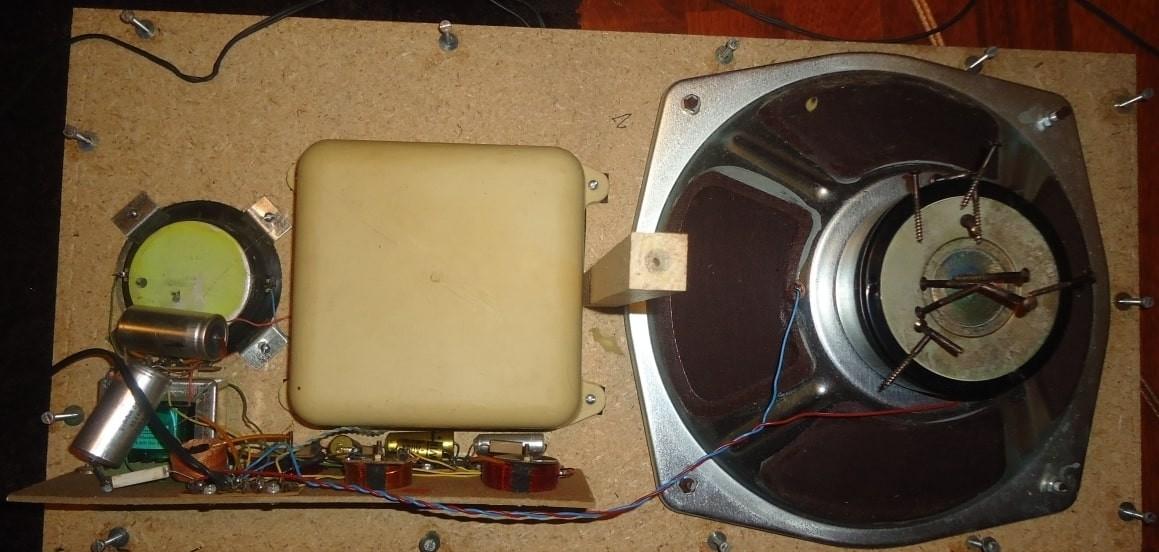

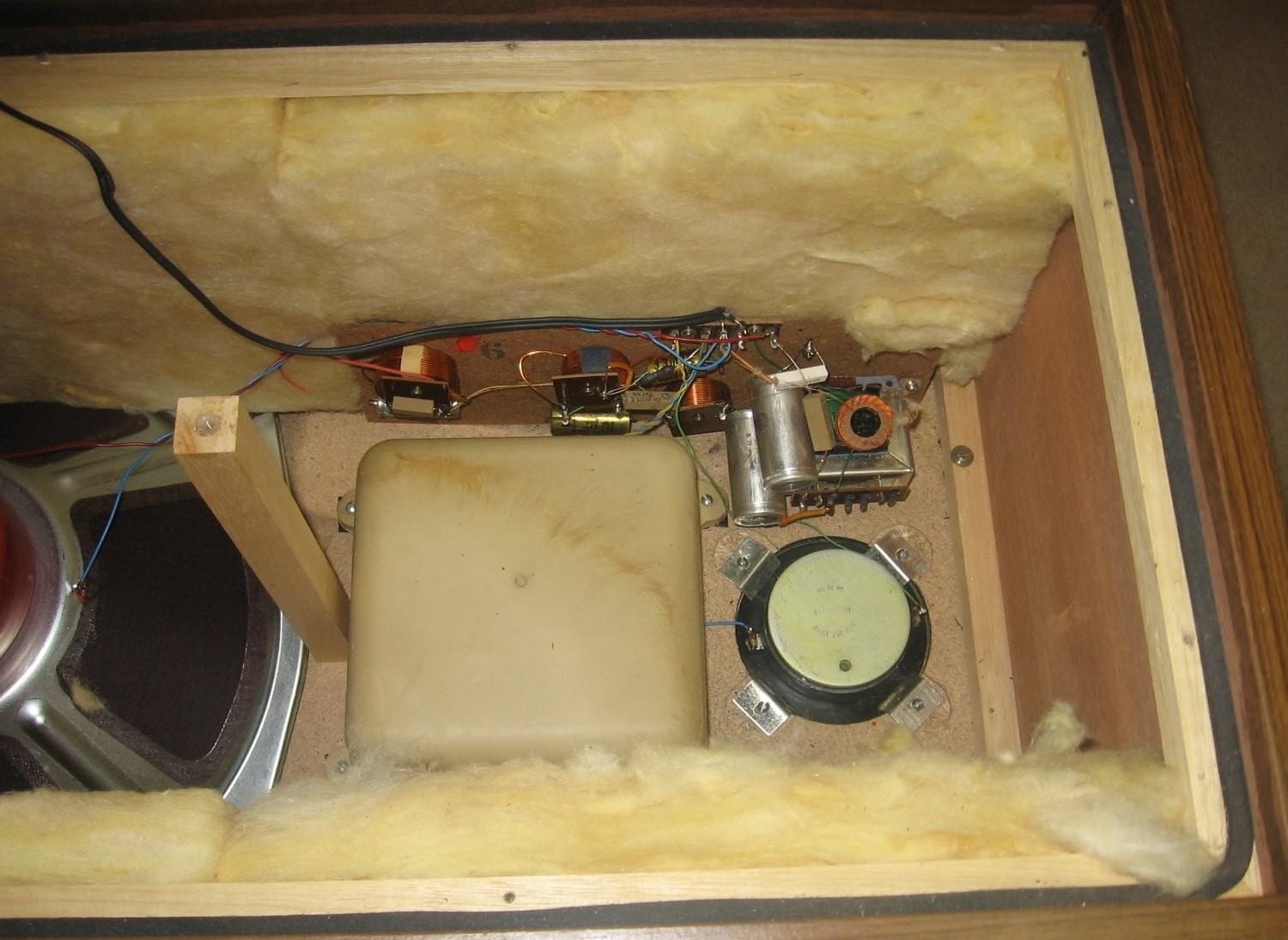

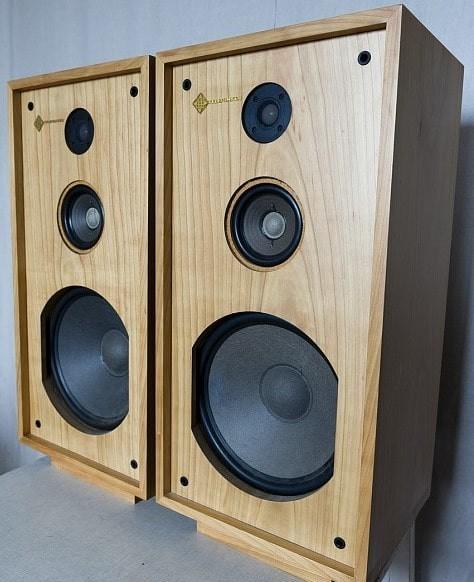

Внутри, на стенках корпуса крепится звукопоглотитель. Обратите внимание, задняя панель крепится к корпуса через пеновую прокладку, для лучшей герметичности. Динамики расположены по центру, вдоль вертикальной оси и установлены с внутренней стороны. СЧ закрыт пластмассовым кожухом.

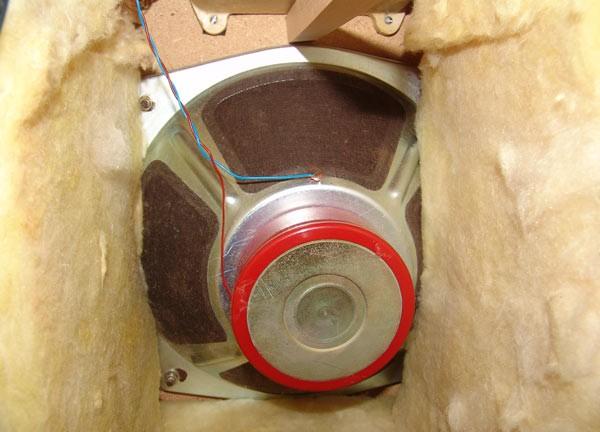

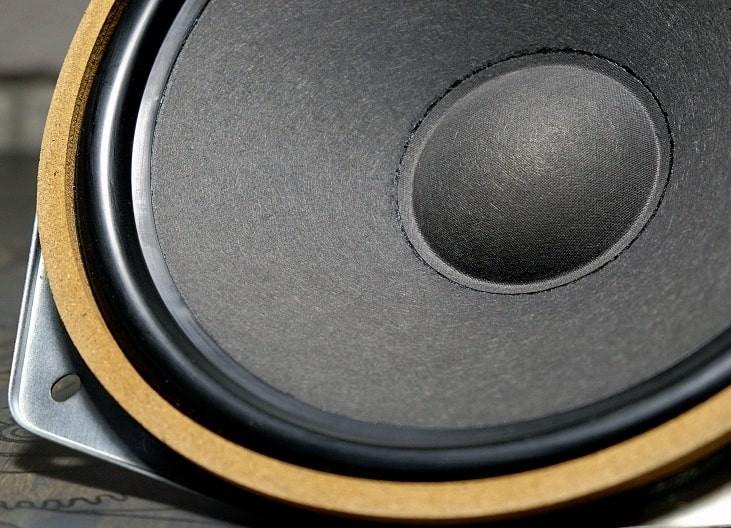

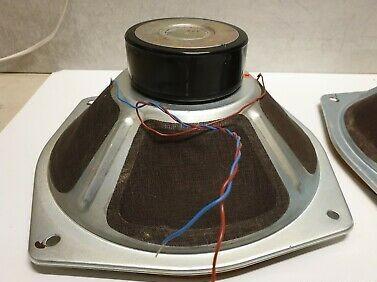

Низкочастотный динамик представляет собой классику по тем временам. Это 12″ излучатель с конусным бумажным диффузором и бумажным колпачком. Подвес из тонкой резины. Рама – штампованная сталь. Магнитная система построена на кольцевом ферритовом магните. СЧ динамик схож по конструкции с НЧ.

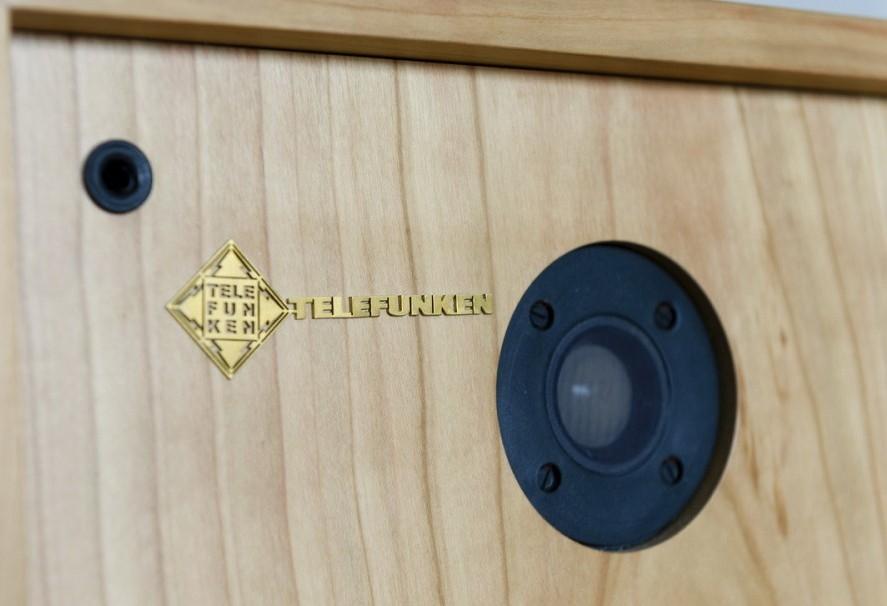

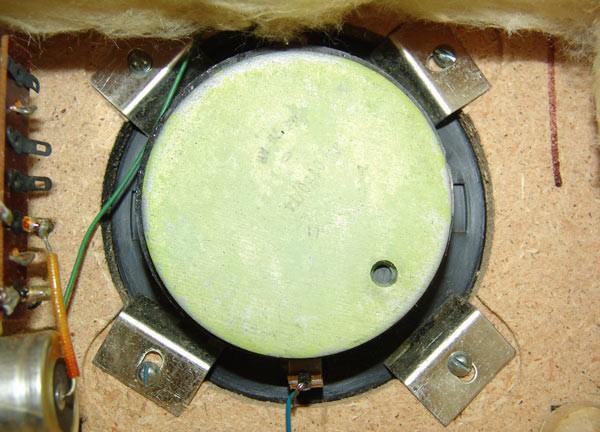

Высокочастотный купольный излучатель имеет диафрагму из пленки:

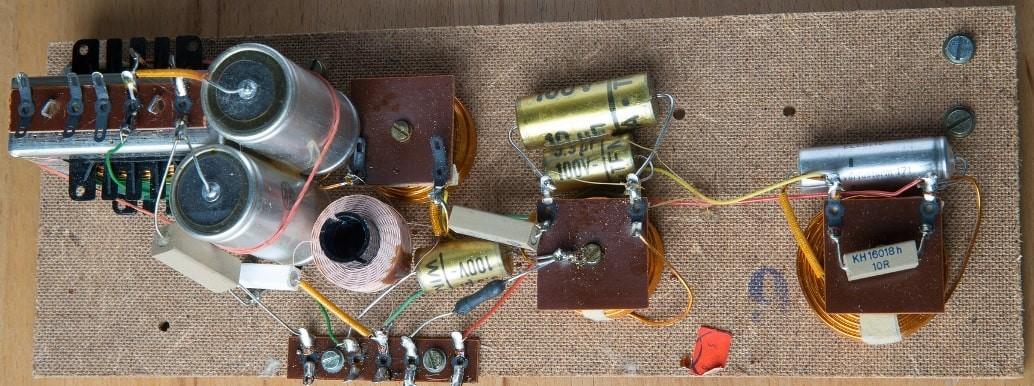

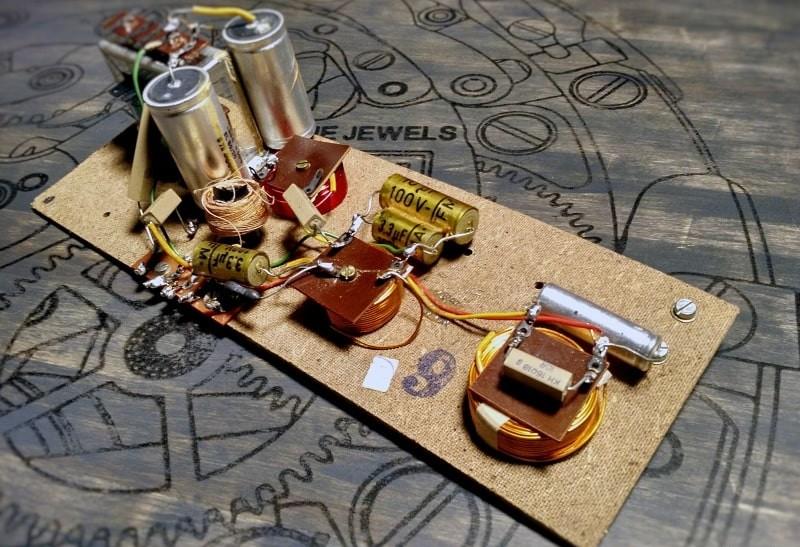

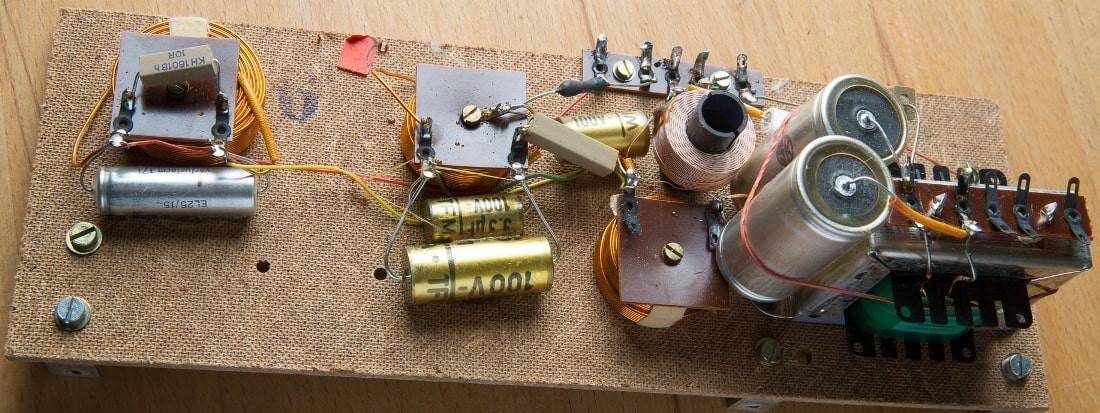

Плата электрических фильтров изготовлена на доске из ДВП и крепится внутри корпуса через металлические уголки в районе СЧ/ВЧ динамиков, у боковой стенке.
Корпус установлен на подставку высотой 40 мм.

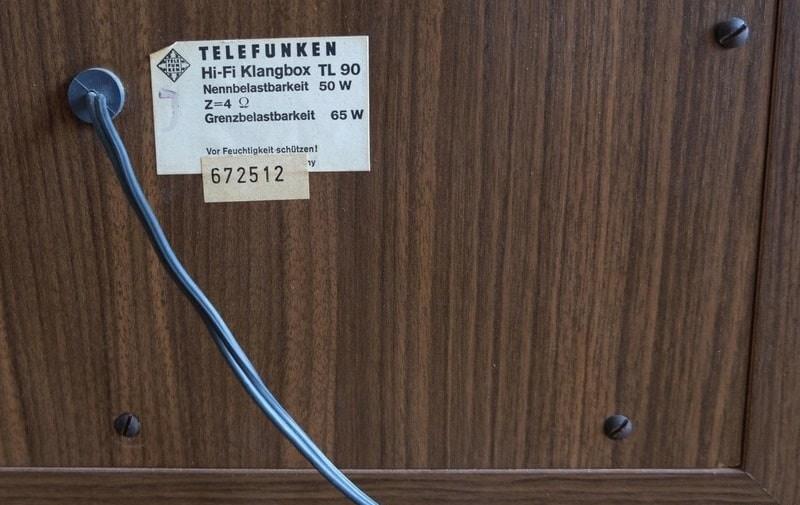

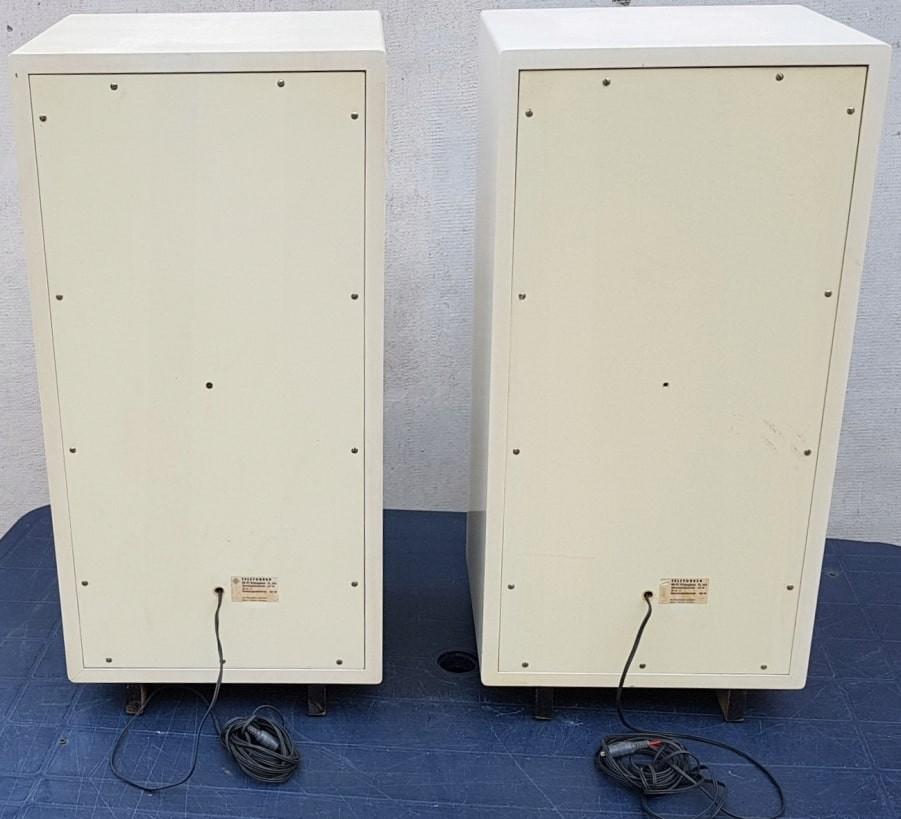

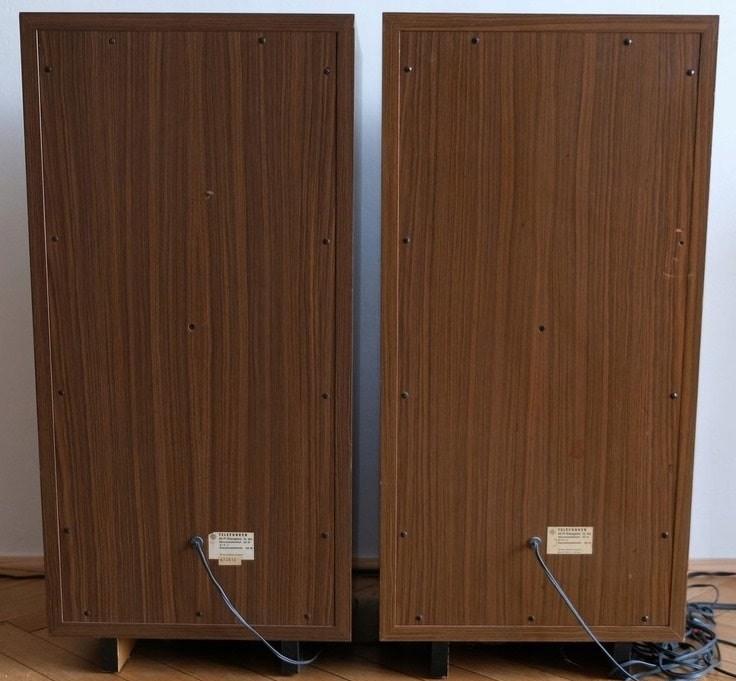

На задней стенке наклеена бирка с полным названием АС и основными характеристиками. Выход выполнен шнуром через резиновый уплотнитель.

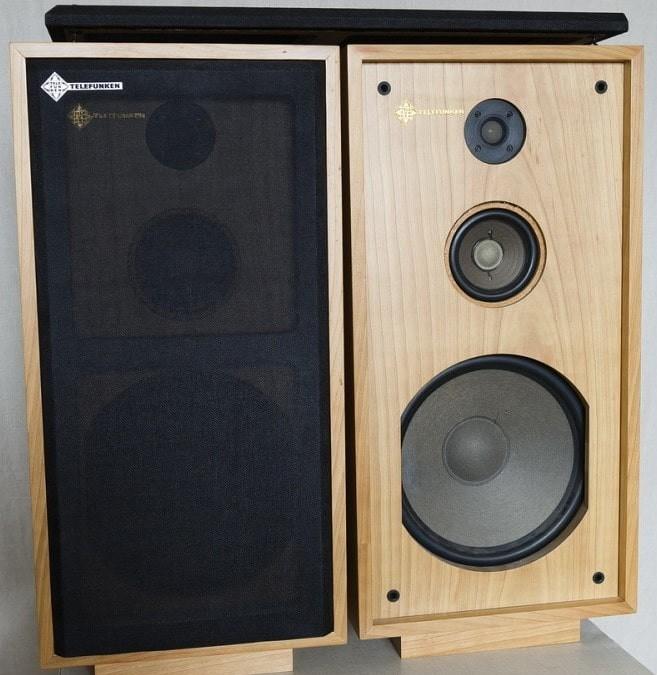

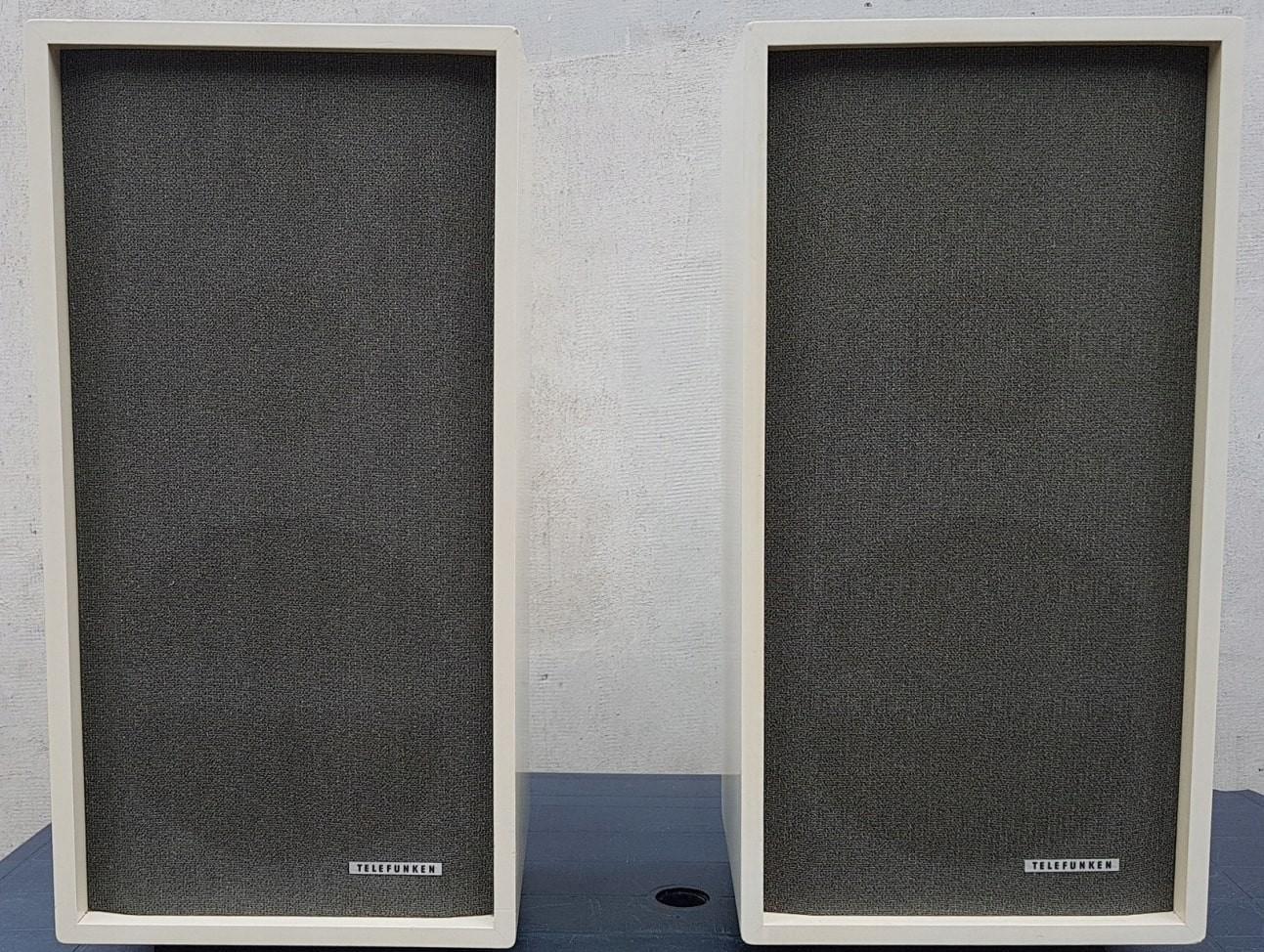

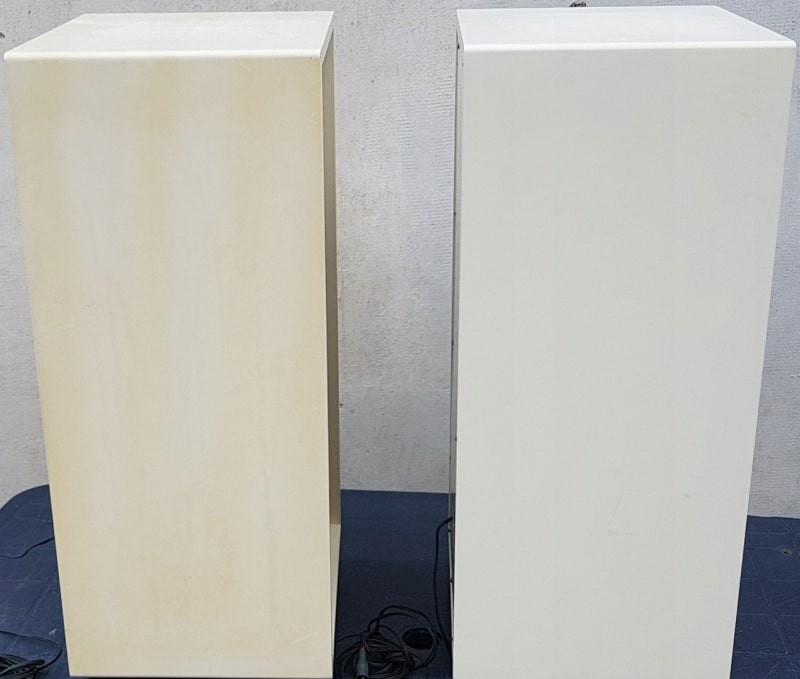

TELEFUNKEN Klangbox TL 90 после реставрации:
