Темброблок на LM1036N

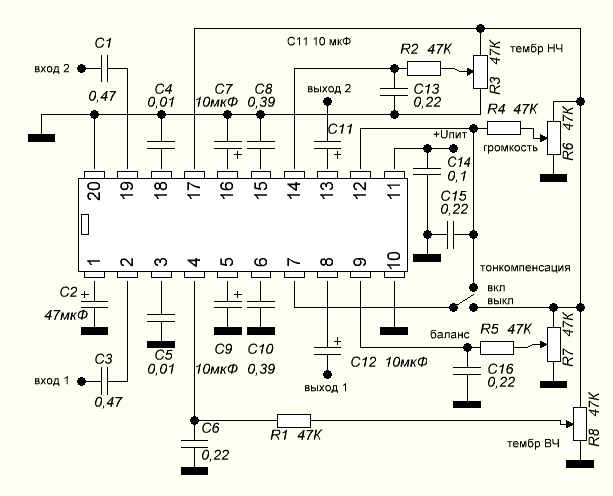

На ИМС LM1036N от фирмы  National Semiconductors можно собрать достаточно простой и недорогой темброблок.

Темброблок обеспечивает регулировку громкости, баланса, тембра НЧ, тембра ВЧ, тонкомпенсацию.

Напряжение питания ИМС LM1036N может находится в пределах от 9 до 16 В, максимальный ток потребления 45 мА.

Технические характеристики:

• Частотный диапазон от 20 до 20000 Гц
• Отношение сигнал/шум  80 дБ
• Разделение каналов 75 дБ
• Коэффициент гармоник при Uвх 0,3 В на частоте 1 кГц не более 0,06 %
• Входное сопротивление 30 кОм
• Выходное сопротивление 20 кОм
• Диапазон регулировки громкости 75 дБ
• Диапазон регулировки тембра на частотах 40 Гц и 16 кГц ±15 дБ

Источник — LM1036M.pdf
