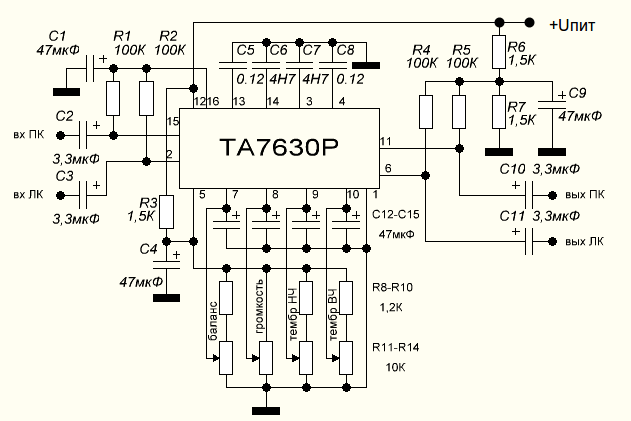

Темброблок на ТА7630

ИМС ТА7630 применяется для регулировки громкости, тембра, баланса. ТА7630 предназначена для применения в переносной и стационарной звуковоспроизводящей аппаратуре среднего и высокого классов.

Основные параметры ТА7630:

• Напряжение питания от 6 до 12 В
• Ток потребления не более 11 мА
• Входное сопротивление 500 кОм
• Регулировка громкости от -80 до 10  дБ
• Регулировка баланса от -3,5 до 3,5 дБ
• Регулировка тембра НЧ -15 до 14 дБ
• Регулировка тембра ВЧ от -20 до 14 дБ
• Частотный диапазон от 20 до 20000 Гц
• Коэффициент гармоник 0,1 %

Источник — ta7630p.pdf
