Усилитель Tesla AZS 218: характеристики и описание

Изготовитель: Чехословакия.

Усилитель Tesla AZS 218 — это классический пример чехословацкой аудиотехники, сочетающий надежную схемотехнику и лаконичный дизайн. Подобно модели Tesla 930 ARN, этот аппарат ориентирован на создание качественного звука в домашних условиях, предлагая пользователям проверенные временем решения для усиления сигнала. Модель выпускалась в эпоху расцвета Hi-Fi техники и до сих пор ценится аудиофилами за «теплое» звучание и ремонтопригодность.

Назначение: для использования в жилых помещениях, усиления низкочастотных сигналов от различных источников (проигрыватель, кассетная дека, тюнер), которые соединены с тремя входными гнездами.

Технические характеристики

Диапазон частот: 40 (+2 дБ) – 25000 (-3 дБ) Гц
Неравномерность АЧХ в диапазоне 40-16000 Гц: ±1 дБ
Номинальная выходная мощность на канал: 15 Вт/4 Ом
Выходное напряжение для наушников: 2,2 В/120 Ом
Номинальное выходное напряжение: 7,75 В/4 Ом
Выходное напряжение для записи: 2х0,4 мВ/1 кОм
Напряжение для универсального входа: 200 мВ
Отношение сигнал-шум (динамическая связь): 70 дБ/680 Ом
Коэффициент гармоник в диапазоне 63-8000 Гц: 0,5%
Перекрестные помехи между каналами на частоте 1 кГц: -40 дБ
Перекрестные помехи между входами на частоте 1 кГц: -70 дБ
Питание от сети: 220 В/0,35 А
Потребляемая мощность от сети: 80 Вт
Внешние размеры (ШхВхГ): 460х90х385 мм
Вес: 7,6 кг

Описание конструкции

Корпус усилителя построен на стальном шасси. Верхняя крышка изготовлена из дерева и закрывает боковые стороны. Все регулировки и переключатели находятся на передней панели. На задней панели установлены входные и выходные разъемы, так же здесь находится защитный кожух, под которым скрыты радиаторы выходных транзисторов. Для тех, кто ищет более современные решения, можно также ознакомиться с проектом усилителя НЧ на четырех транзисторах.

Диапазон воспроизводимых частот регулируется активным корректором, чья функция может быть отключена. Кроме того, можно ослабить сигнал на -20 дБ. Перегрузка усилителя отображается светодиодами на передней панели, выходной каскад защищен от постоянного напряжения и короткого замыкания.

Фото усилителя снизу:

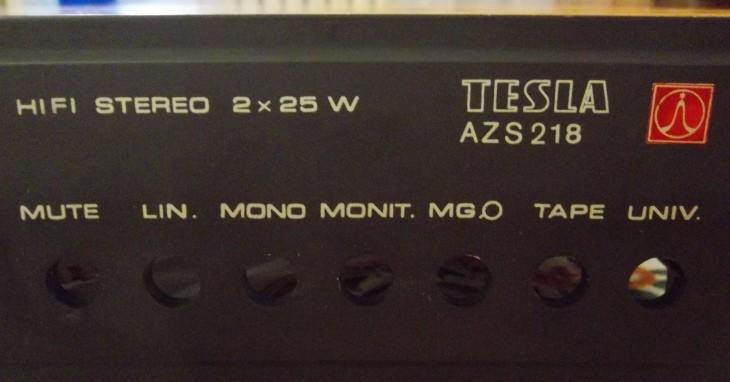

Бирка с названием и выходной мощностью:

Радиаторы с выходными транзисторами Tasla KD602:

Верхняя деревянная крышка:

Измерение и регулировка усилителя

Установка тока покоя выходного каскада: через универсальный вход подают напряжение 50 мВ на частоте 15 кГц. Потенциометры R70, R70′ установлены в минимальном положении. Осциллографом и потенциометрами добиваемся выходного сигнала до исчезновения искажений.

Регулировка чувствительности регуляторов коррекции и баланса в середине трека. Noise Filter и шум, кнопка включения наушников моно-стерео и должен оставаться не нажатой, кнопки для универсального ввода и коррекции прессы.

Подать генератор частотой 1 кГц и уровнем 180 мВ на универсальный вход, регулятор громкости на максимум. Подстроечными резисторами R41, R41′ устанавливаем выходное напряжение 7,75 В.

Проверьте номинальное входное напряжение: Измерение при номинальной выходной мощности, Zn. Выходное напряжение 7,75 В при 4 Ом. Корректор отключен с «ЛИН» и усилитель должен быть сбалансированным. Номинальное входное напряжение на входе для портативного магнето должно быть 7 мВ, среди других входов 200 мВ.

Повышение выходного напряжения: когда усилитель возбуждается при номинальной мощности, отсоедините резисторы нагрузки в обоих каналах. Выходное напряжение может возрасти на частоте 40 Гц до 20% на частоте 1 кГц и 4 кГц на 10%.

Диапазон воспроизводимых частот:

Таблица 1

Таблица 2
