Tonsil GDM 18/80

Среднечастотный динамик Tonsil GDM 18/80: характеристики и размеры

Среднечастотный громкоговоритель Tonsil GDM 18/80 — это профессиональное решение для создания акустических систем с точной передачей средних частот. Номинальная мощность динамика составляет 80 Вт, а сопротивление — 8 Ом. Диаметр диффузора 18 см (7 дюймов) обеспечивает необходимый ход для воспроизведения вокала и музыкальных инструментов. Этот динамик отлично подходит для использования в закрытых ящиках (AC) или системах с фазоинвертором, обеспечивая чистое и детализированное звучание.

Конструкция динамика оптимизирована для работы в диапазоне средних частот, что делает его востребованным как в студийном оборудовании, так и в Hi-Fi системах. Для сравнения, если вам требуются более компактные решения, можно рассмотреть динамик 1 ГД-19, однако GDM 18/80 выделяется большей мощностью и ходом диффузора.

Технические характеристики Tonsil GDM 18/80

Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления:

Параметр	Значение
Тип	Среднечастотный динамик
Номинальная мощность	80 Вт
Максимальная мощность	130 Вт
Импеданс (Сопротивление)	8 Ом (также 15 Ом)
Чувствительность	92 дБ/Вт/м
Частотный диапазон	500 – 9000 Гц
Частота резонанса (Fs)	85 Гц
Диаметр диффузора	18 см (7 дюймов)
Ход диффузора (Xmax)	4 мм
Магнит	Кольцевой феррит, 110x60x18 мм
Вес динамика	2 кг

Конструкция и материалы

Динамическая головка Tonsil GDM 18/80 производится польской фирмой Tonsil Company (г. Вжесень). Корзина (рама) изготовлена методом литья из алюминия, что обеспечивает жесткость конструкции и эффективный отвод тепла. Диффузор выполнен из бумаги с пылезащитным колпачком, подвес — пенополиуретановый, что гарантирует долговечность и правильную работу на низких частотах.

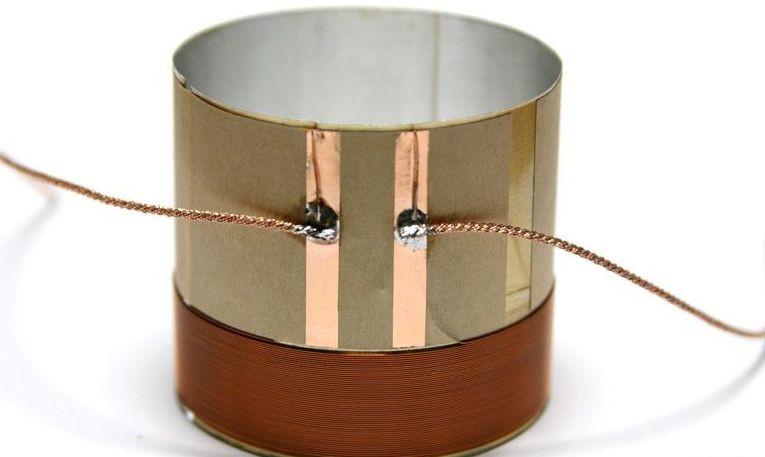

Магнитная система включает кольцевой ферритовый магнит весом 0,6 кг. Индукция в зазоре составляет 1,06 Тл, что обеспечивает высокую эффективность преобразования энергии. Звуковая катушка намотана медной жилой на каркас из номекса, внутри которого приклеена алюминиевая фольга для улучшения охлаждения. Высота намотки катушки — 7,5 мм, сопротивление по постоянному току — 7 Ом.

Для тех, кто ищет альтернативы советской классике, стоит упомянуть динамик 100 ГДН-4М-8, хотя GDM 18/80 предлагает более современные материалы и характеристики.

Звучание и применение

Звучание Tonsil GDM 18/80 характеризуется как чистое, насыщенное и динамичное. Динамик отлично справляется с передачей вокала и инструментов в среднем диапазоне, не искажая сигнал даже при высокой нагрузке. Благодаря высокой чувствительности (92 дБ/Вт/м), он эффективно работает даже с усилителями небольшой мощности.

Рекомендуемый объем закрытого ящика (AC) для данной модели составляет около 5 литров. В таком оформлении АЧХ демонстрирует ровную характеристику в рабочем диапазоне. Динамик подходит для создания двух- и трехполосных акустических систем, а также для использования в качестве центрального канала в домашних кинотеатрах.

Аналоги и совместимость

Среди аналогов Tonsil GDM 18/80 можно выделить модели других европейских производителей, такие как Peerless, Vifa и Audax. Например, Vifa P17WG-00-08 или Audax HM170CO имеют схожие размеры и параметры. Также в качестве бюджетной альтернативы часто рассматриваются советские динамики 10ГД-34 или 10ГДШ-1, однако польский GDM 18/80 превосходит их по качеству материалов и надежности.

Если вас интересуют готовые акустические системы, использующие подобные драйверы, обратите внимание на Ласпи У-005-1 стерео Hi-Fi.

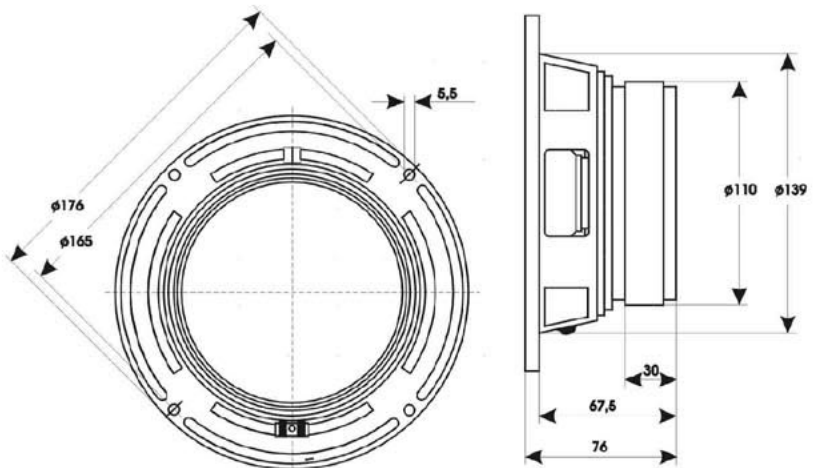

Фотографии и размеры

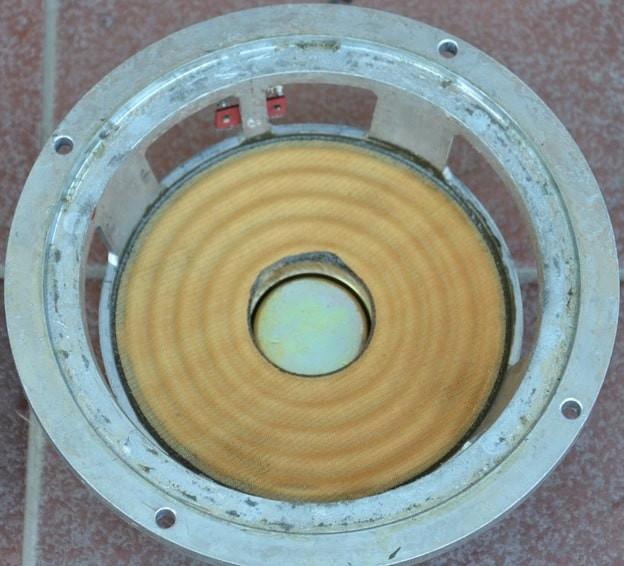

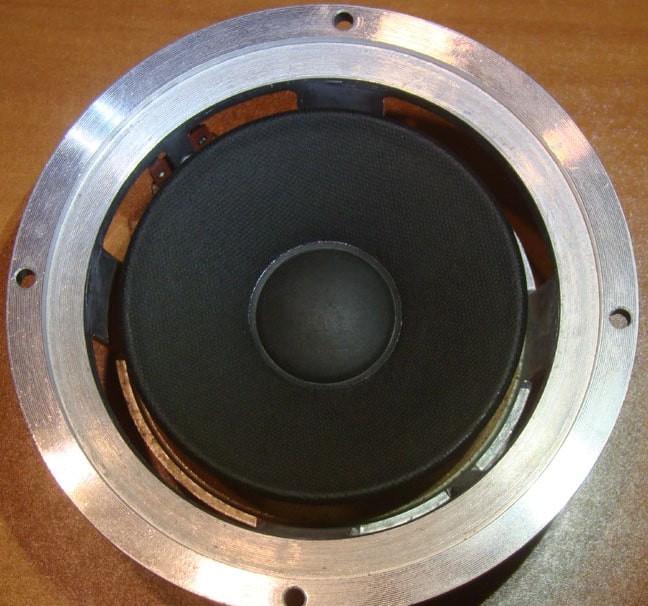

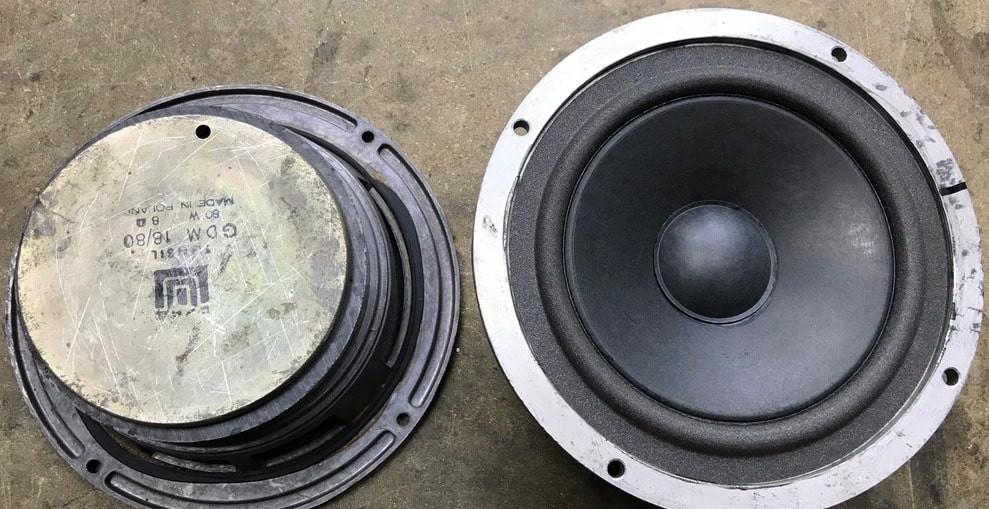

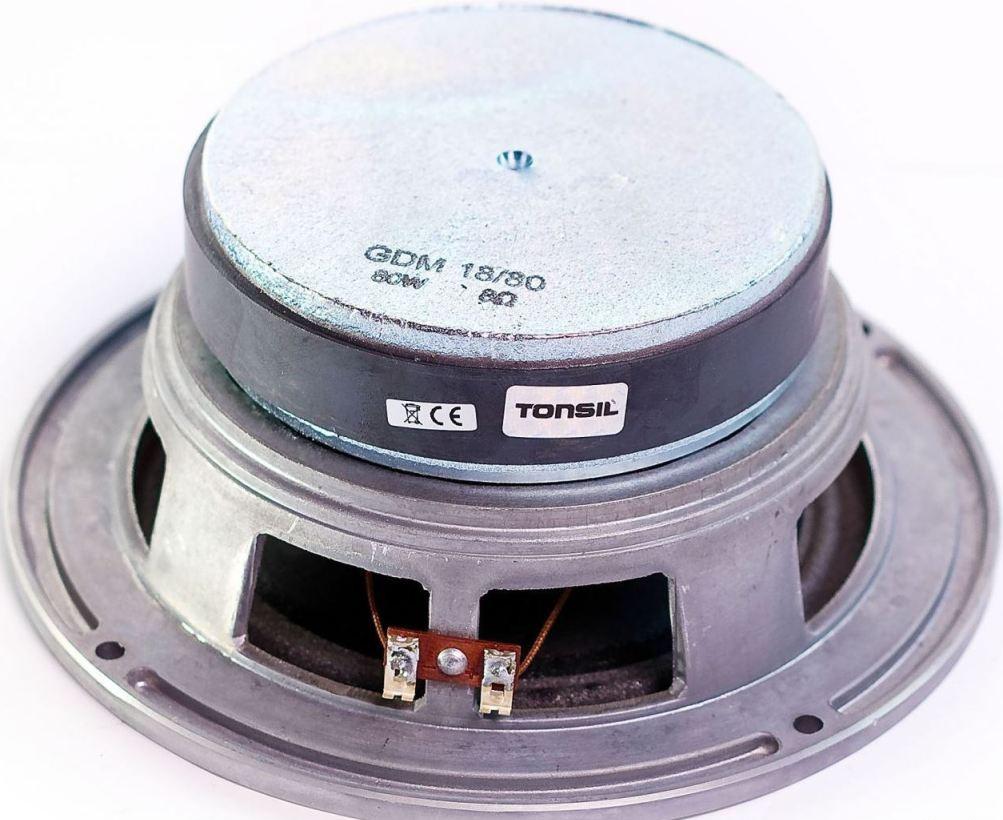

Визуальный осмотр динамика помогает оценить качество сборки. Ниже представлены фотографии динамика Tonsil GDM 18/80, включая вид спереди, сзади и детали конструкции.

Характеристики Tonsil GDM 18/80:

Частотный диапазон: 500 – 9000 Гц

Чувствительность: 92 дБ/Вт/м

Сопротивление: 8 Ом или 15 Ом

Номинальная мощность: 80 Вт

Максимальная мощность: 130 Вт

Частота основного резонанса: 85 Гц

Вес: 2 кг

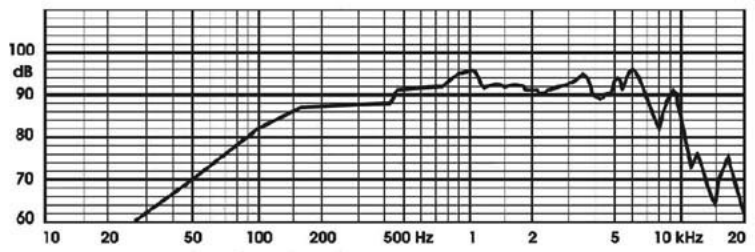

АЧХ в закрытом корпусе объемом 5 л:

Описание Tonsil GDM 18/80

Корзина громкоговорителя изготовлена из алюминия методом литья. Диффузор с пылезащитным колпачком бумажные. Подвес пенополиуретановый. Центрирующая шайба тканевая. Магнит кольцевой ферритовый размером 110х60х18 мм (вес магнита – 0,6 кг). Индукция в зазоре 1,06 Тл. Керн диаметром 35 мм. Высота верхнего фланца 6 мм. Ширина магнитного зазора 1,2 мм. Звуковая катушка намотана медной жилой на каркасе из номекса, изнутри которого приклеена алюминиевая фольга. Высота намотки 7,5 мм. Сопротивление катушки по постоянному току 7 Ом и 13,5 Ом соответственно.
