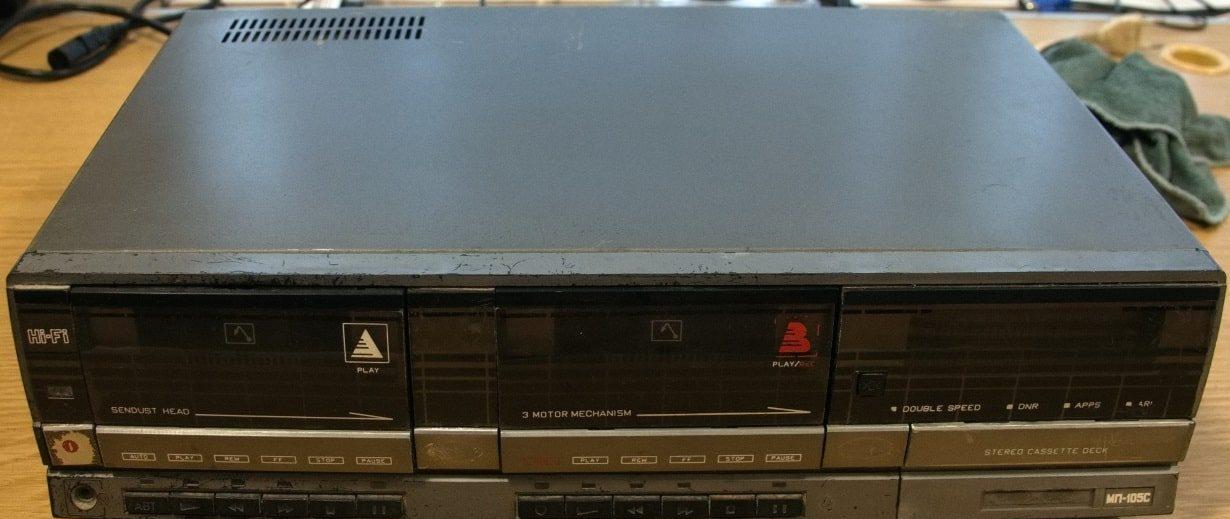

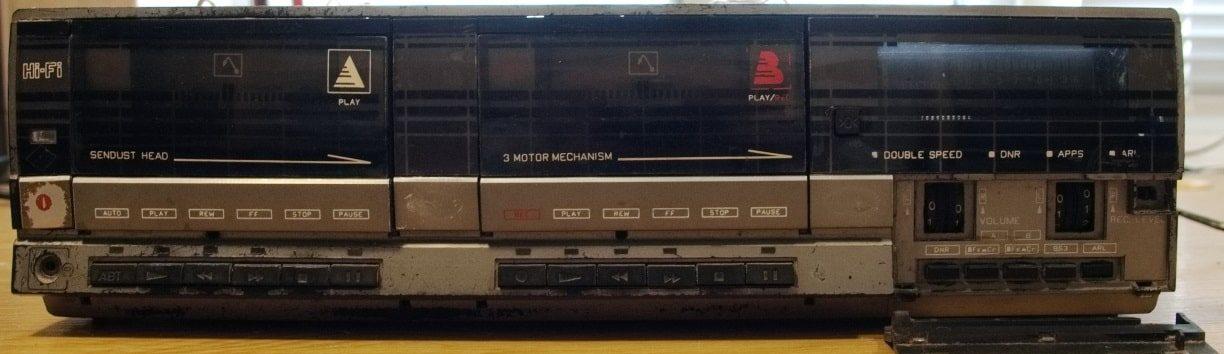

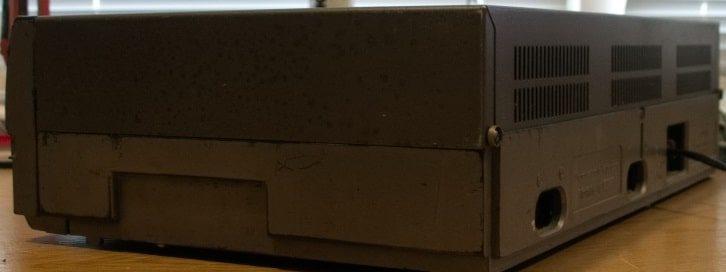

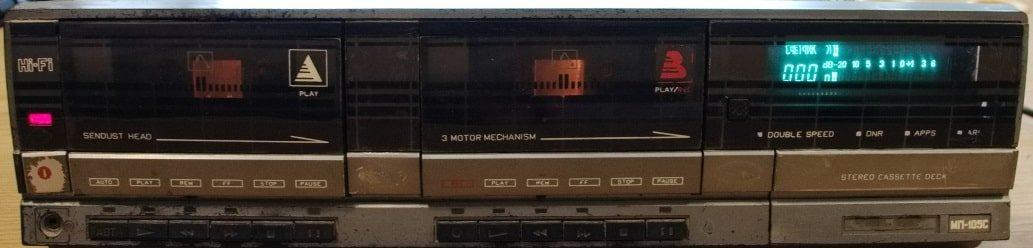

Топільче МП-105С, выпускавшийся Тернопольским радиозаводом «Орион» в 1992 году, представляет собой надежное устройство для записи и воспроизведения аудио. Это классический образец советской аудиоаппаратуры, позволяющий осуществлять запись с микрофона, электрофона, приемника, тюнера или другого магнитофона как напрямую, так и через внешние коммутационные устройства. Подобные по качеству устройства, как Весна-309, пользовались большим спросом благодаря своей ремонтопригодности и доступности запчастей.
Технические характеристики Топільче МП-105С:
Диапазон частот на ленте МЭК-11: 40 – 16000 Гц
Диапазон частот в тракте запись-воспроизведение: 40 – 20000 Гц
Номинальная скорость движения магнитной ленты: 4,76 см/с
Взвешенное значение детонации: 0,15%
Взвешенное отношение сигнал/шум: 54 дБ
Напряжение линейного выхода: 400 – 600 мВ
Номинальная выходная мощность встроенного усилителя: 3 Вт/4 Ом
Сопротивление нагрузки выхода на наушники: 32 Ом
Потребляемая мощность от сети: 45 ВА
Габаритные размеры (ШхВхГ): 430х110х273 мм
Масса: 6,2 кг
Функции магнитофона включают в себя:
- электронно-логическое управление работой лентопротяжных механизмов (ЛПМ);
- световую индикацию включения в сеть и основных режимов работы;
- подсветку кассеты;
- режим «Память» в счетчике расхода ленты;
- возможность работы на повышенной скорости;
- квазисенсорные переключатели режимов ЛПМ;
- индикацию уровня воспроизведения;
- возможность контроля записываемого сигнала прослушиванием;
- раздельную регулировку уровня громкости в стереофонических наушниках и встроенном контрольном усилителе;
- динамическую систему шумопонижения в канале воспроизведения;
- режим «Ускоренный поиск» (поиск фонограмм по паузам между ними), включаемый из режима воспроизведения;
- перезапись фонограмм на номинальной скорости движения ленты;
- ускоренную перезапись фонограмм;
- последовательное воспроизведение фонограмм;
- возможность синхронного запуска обоих ЛПМ одной кнопкой;
- режим «Обзор» (воспроизведение начальных участков фонограмм);
- режим автоматической регулировки уровня записи (АРУЗ);
- режим «Возврат» (автоматический переход из режима перемотки назад в режим воспроизведения по автостопу или счетчику расхода ленты);
- индикацию пауз между фонограммами;
- раздельную индикацию уровня записи по каналам люминисцентным индикатором;
- возможность временного останова ленты;
- автоматическая остановка при окончании ленты;
- счетчик расхода ленты с люминисцентной индикацией;
- возможность подключения стереофонических наушников с полным электрическим сопротивлением 8-100 Ом;
- возможность подключения, к выходу контрольного усилителя, внешних акустических систем мощностью не более 10 Вт и сопротивлением не менее 4 Ом;
- перевод ЛПМ в режим “стоп” при извлечении кассеты;
- включение ЛПМ В при установке кассеты в кассетоприемник;
- перевод ЛПМ В из режима воспроизведения в режим перемотки без перехода в режим «стоп».

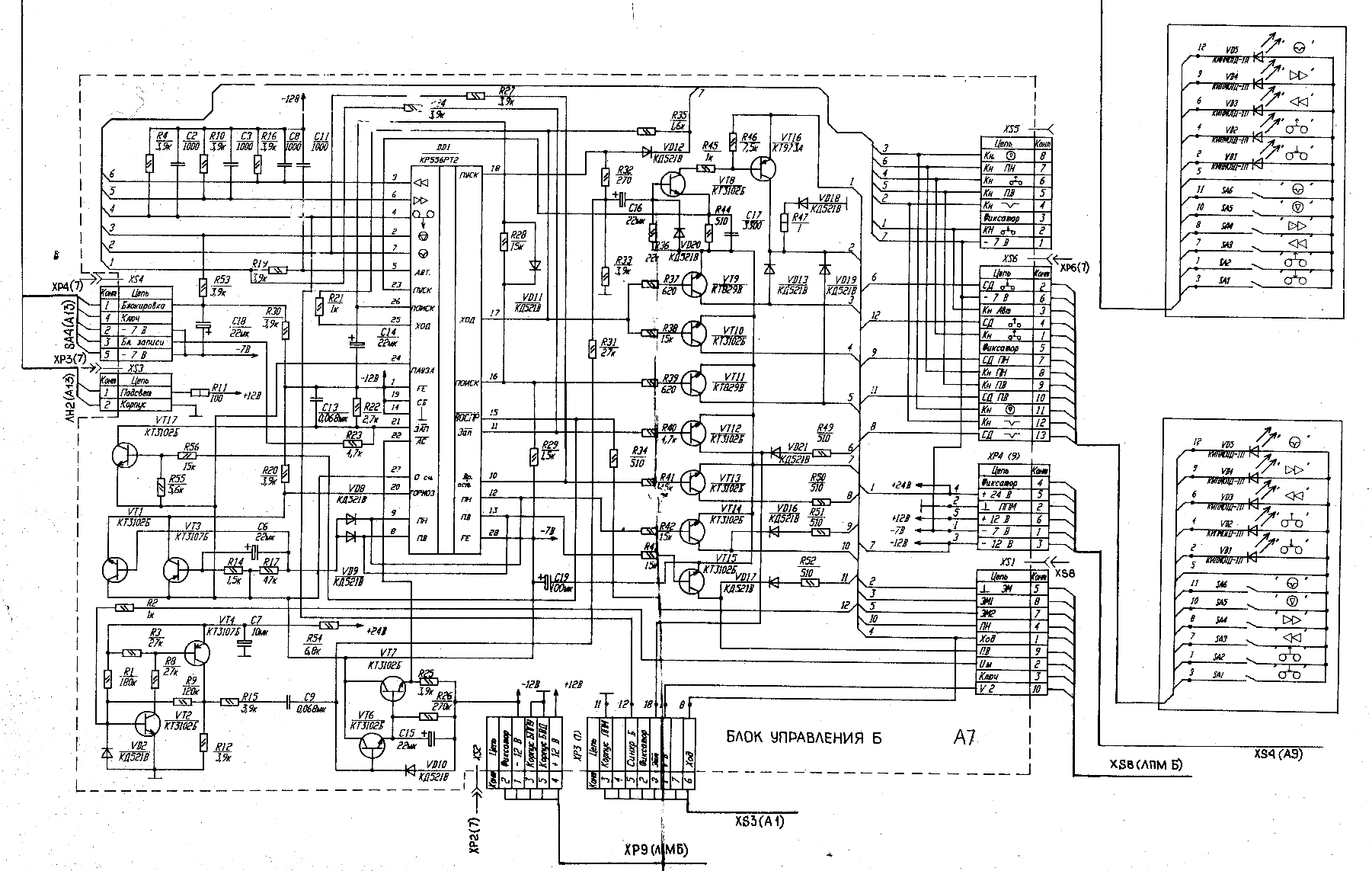

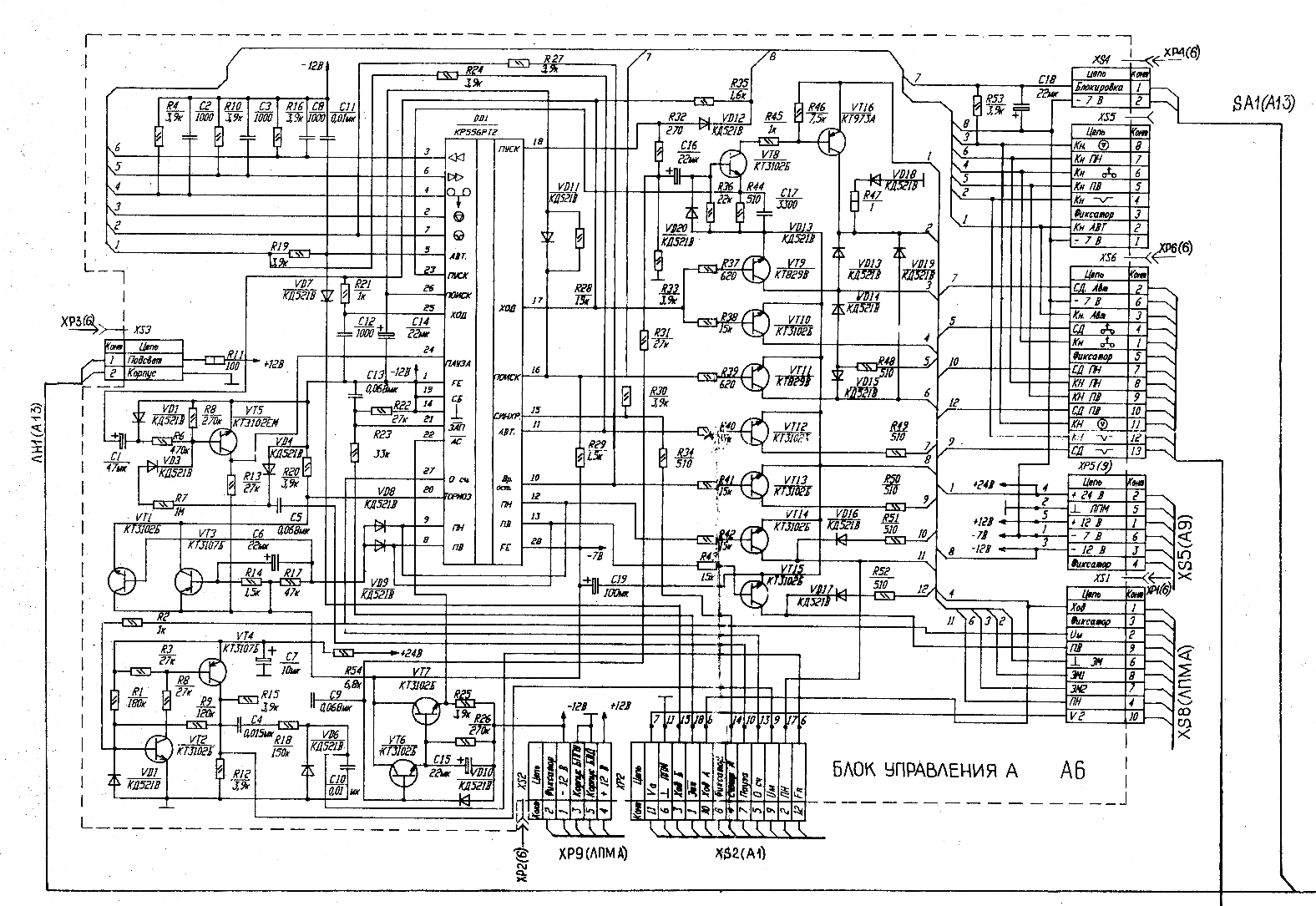

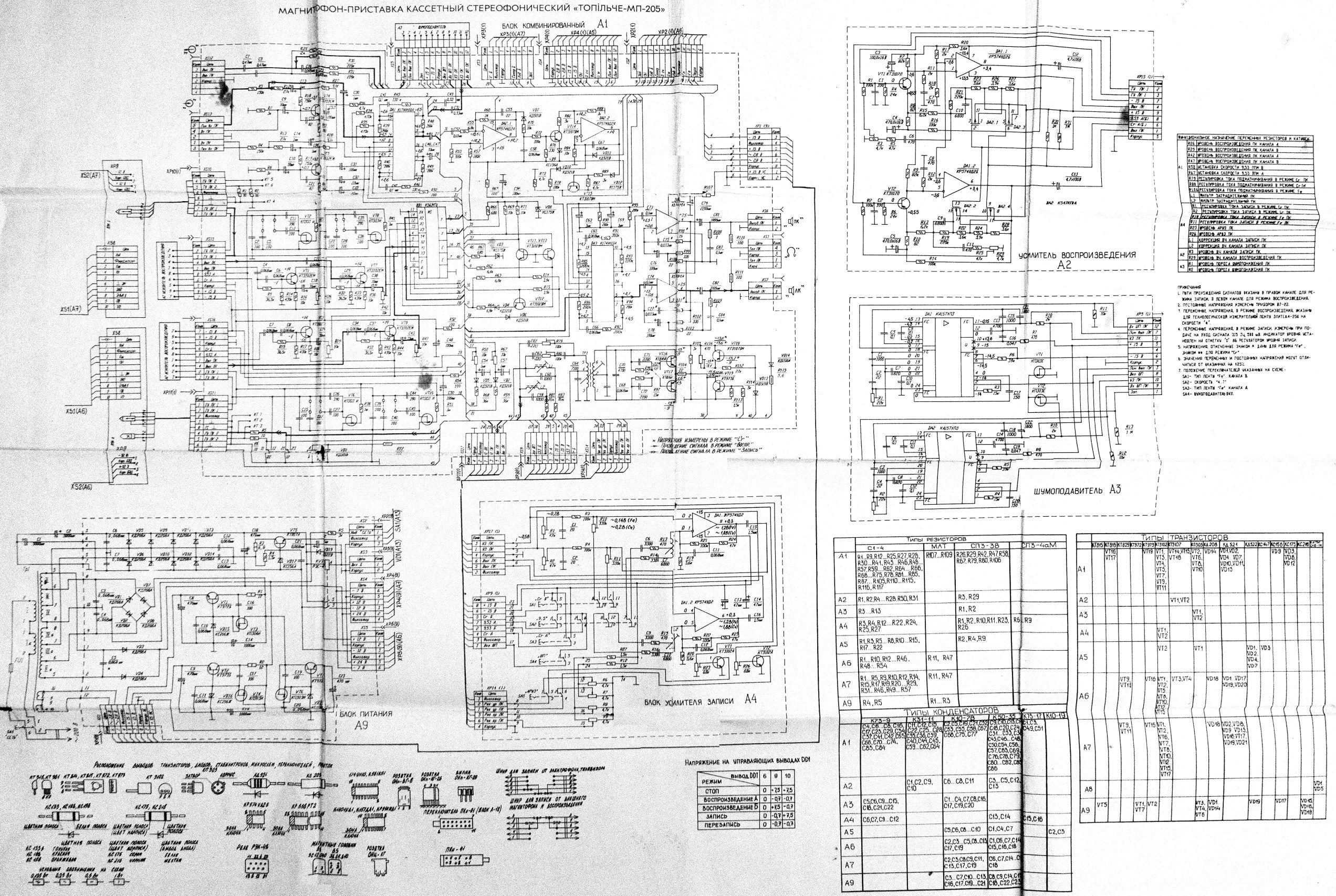

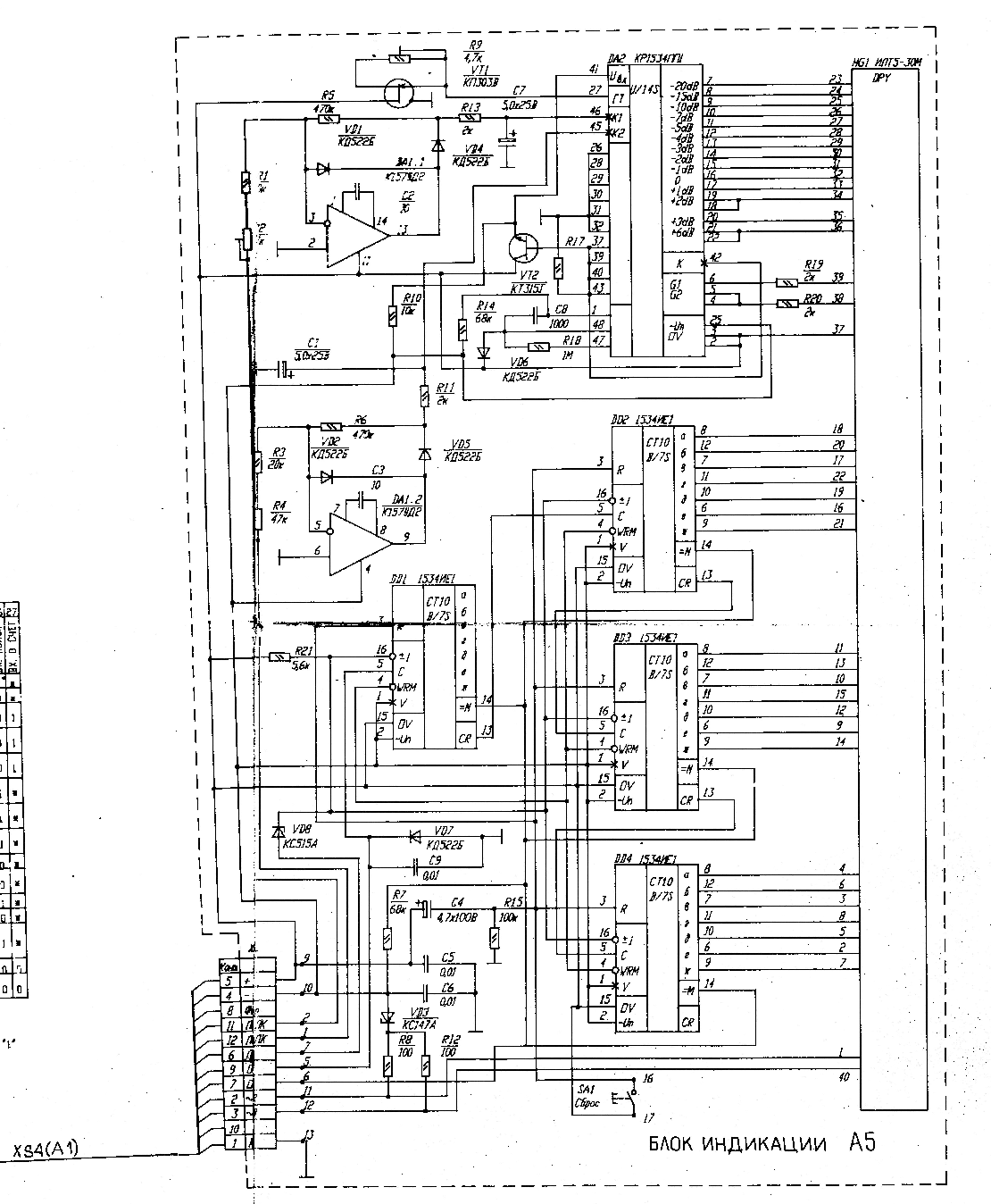

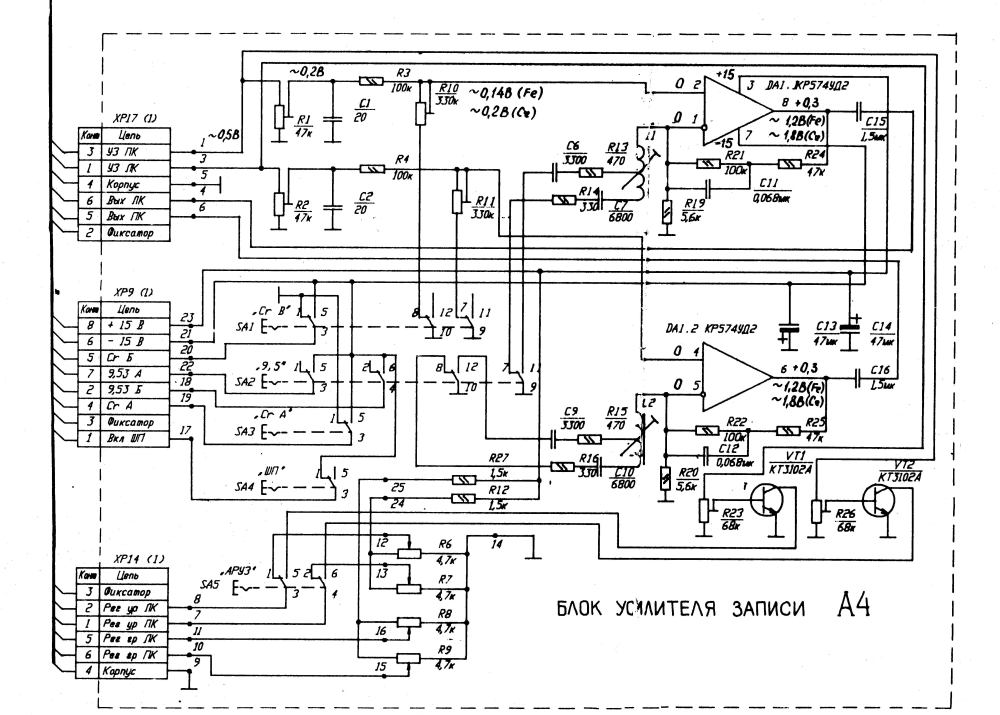

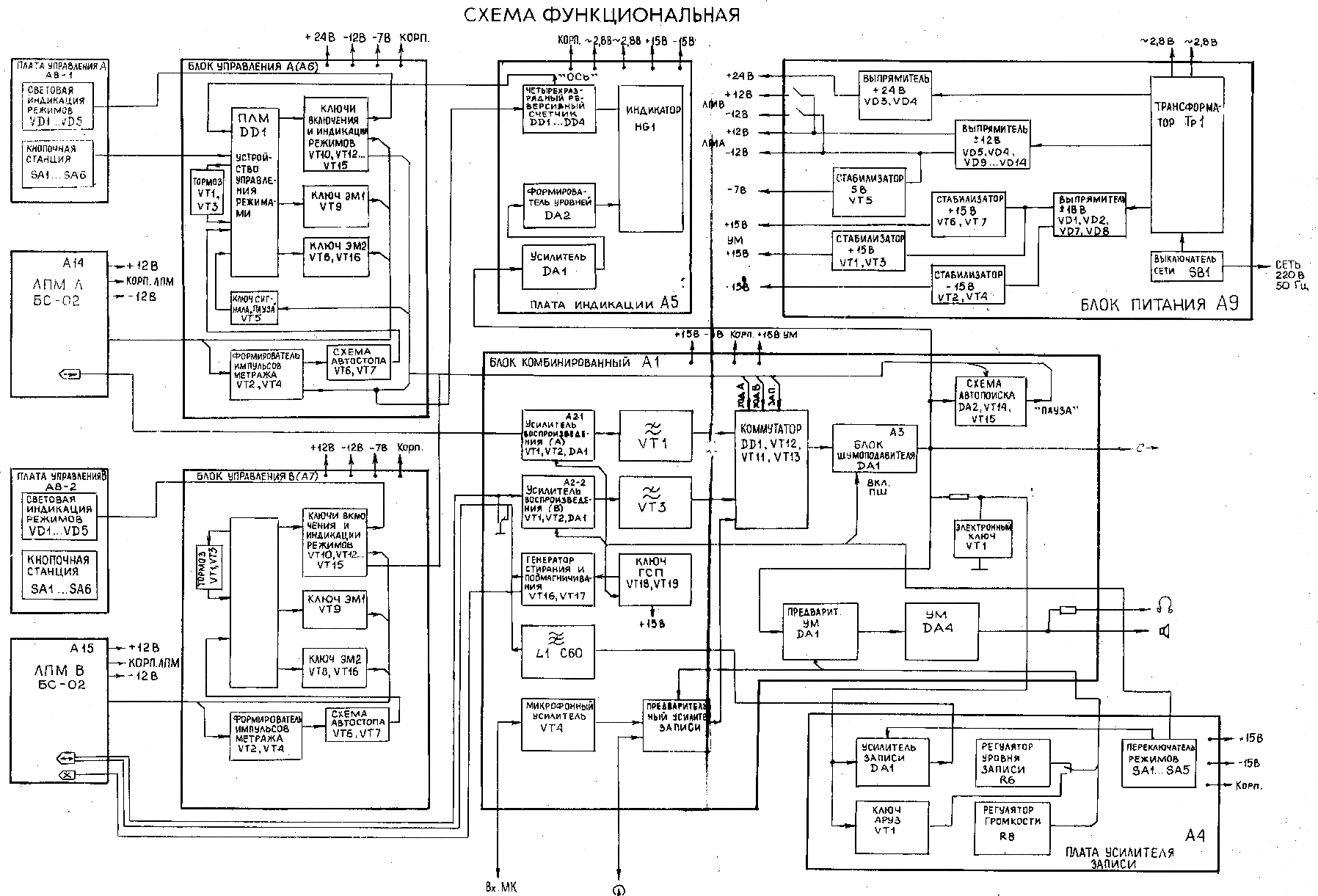

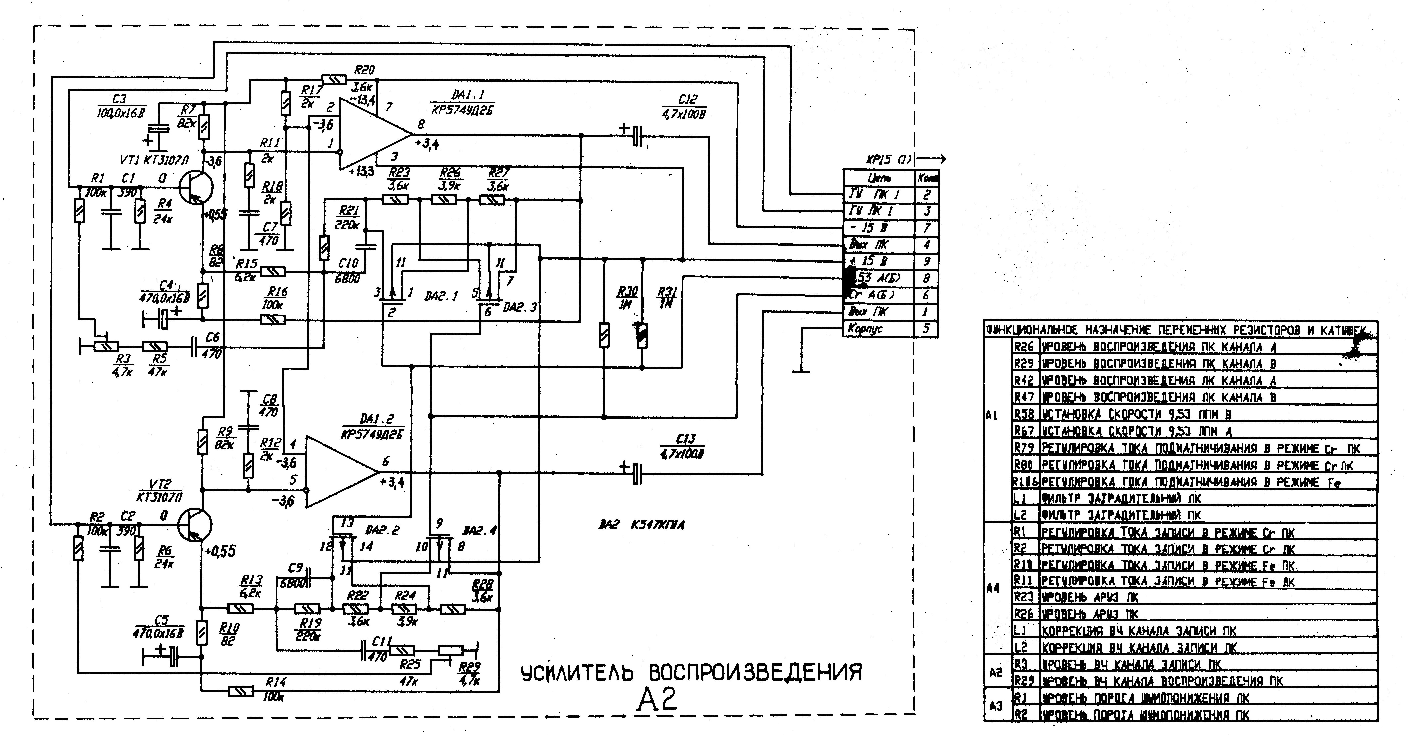

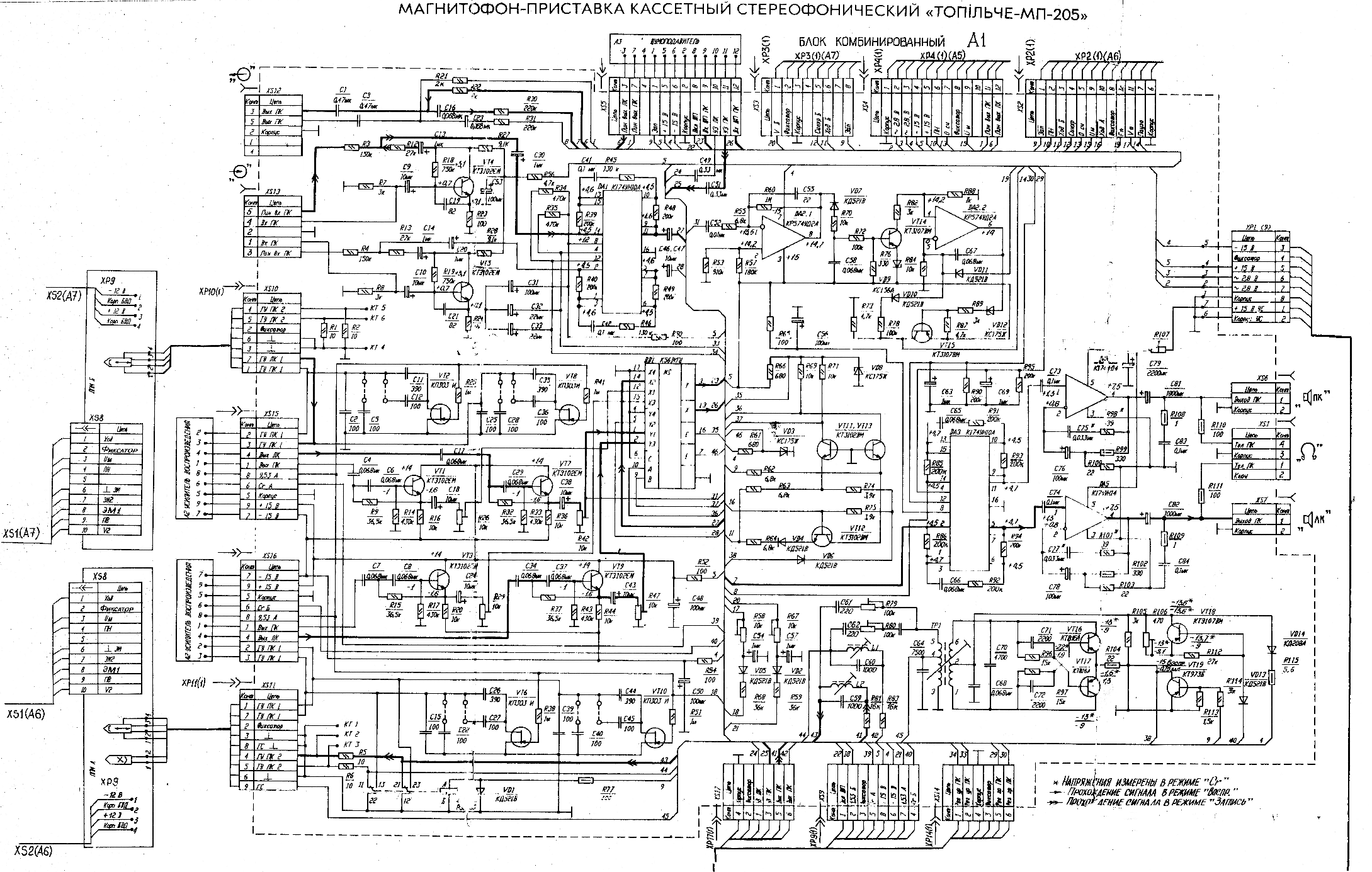

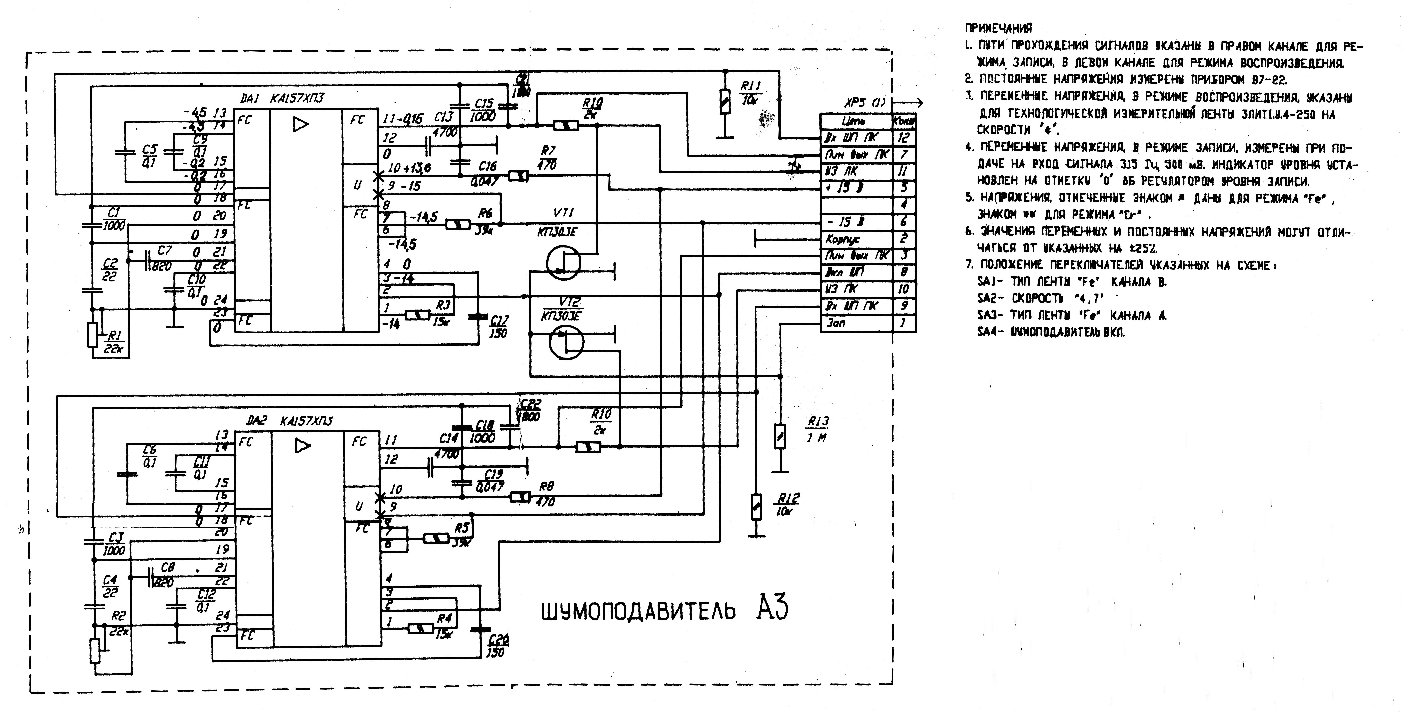

Электрические схемы Топільче МП-105С:
Для тех, кто ищет альтернативы, стоит обратить внимание на Микрон 100 УМ-002С или Вега-119-стерео. Эти устройства также являются частью богатой истории отечественной аудиотехники.
Материал прислал Voldemar
