УМЗЧ 10Вт на базе TDA7480

УМЗЧ на базе микросхемы TDA7480 относится к усилителю класса D. Микросхема имеет защиту от перенапряжения, тепловую и защиту от КЗ. Усилитель не требует применения радиатора, несколько выводов микросхемы используются для отвода тепла и впаиваются в печатную плату на которой находится небольшая площадка из медного покрытия.

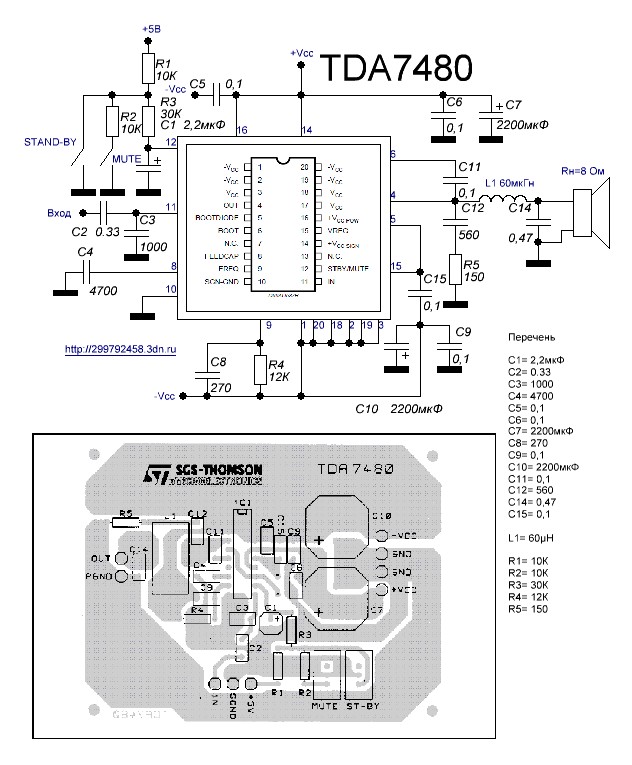

УМЗЧ на базе TDA7480 имеет следующие технические характеристики:

• Напряжение питания +/-10…+/-16В, номинальное напряжение питания +/-14В
• Ток покоя 25…40мА

• Выходная мощность 10Вт (при номинальном напряжении питания и КНИ 10%)
• КНИ 1% при напряжении питания +/-10,5В на нагрузке 4 Ом и выходной мощности 7Вт
• КНИ 0,1% при выходной мощности 0,5Вт на нагрузке 8 Ом
• Порог срабатывания защиты по току 3,5…5А в зависимости от напряжения питания
• Температура срабатывания тепловой защиты 150°С
• Диапазон значений напряжений для MUTE 0…0,8В, для STAND-BY 1,8…2,5В
• Ток потребления в режиме STAND-BY не более 3…5мА

Источник tda7480
