УМЗЧ 2*20Вт на LA4450

На рисунке показана схема двухканального усилителя мощности звуковой частоты на ИМС LA4450. Выходная мощность усилителя при напряжении питания 26,4В (рекомендованное) 12Вт (на канал) на нагрузке 8 Ом и 20 Вт (на канал) на нагрузке 4 Ом. ИМС LA4450 имеет тепловую защиту, защиту от перенапряжения и импульсных помех.

Основные характеристики

• Максимальное напряжение питания 37В
• Максимальный ток потребления 4А
• Рабочая температура от -35 до +80 °C
• Рекомендованное напряжение питания 26,4В
• Рекомендуемое сопротивление нагрузки 8 Ом
• Номинальное напряжение питания от 10 до 30В
• Ток потребления в режиме ожидания не более 30 мкА
• Ток покоя 50-140 мА
• Коэффициент усиления по напряжению 49-53 дБ
• КНИ (1Вт) от 0,07 до 0,4%

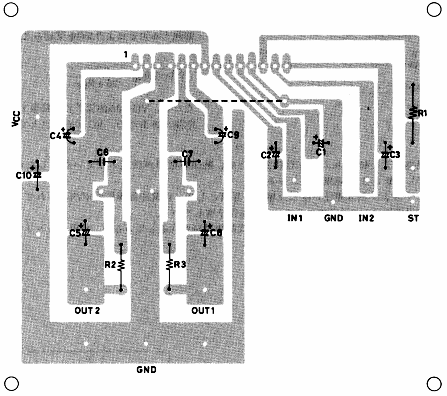

Печатная плата 90*100 мм
