УМЗЧ 2*7,5Вт на ИМС AN7158N

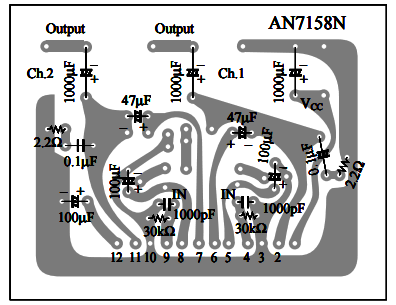

На рисунке показана схема простого двух канального усилителя мощности звуковой частоты на ИМС AN7158N.

Основные характеристики усилителя:

• Выходная мощность 7,5Вт на канал при напряжении питания 16В и сопротивлении нагрузки 4 Ом
• Минимальное напряжение питания 9В
• Максимальное напряжение питания 24В
• Ток покоя 80 мА
• Частотный диапазон от 20 до 20000Гц
• КНИ не более 0,15%
• Коэффициент усиления 54 дБ
