УМЗЧ 200 Вт на MOSFET транзисторах

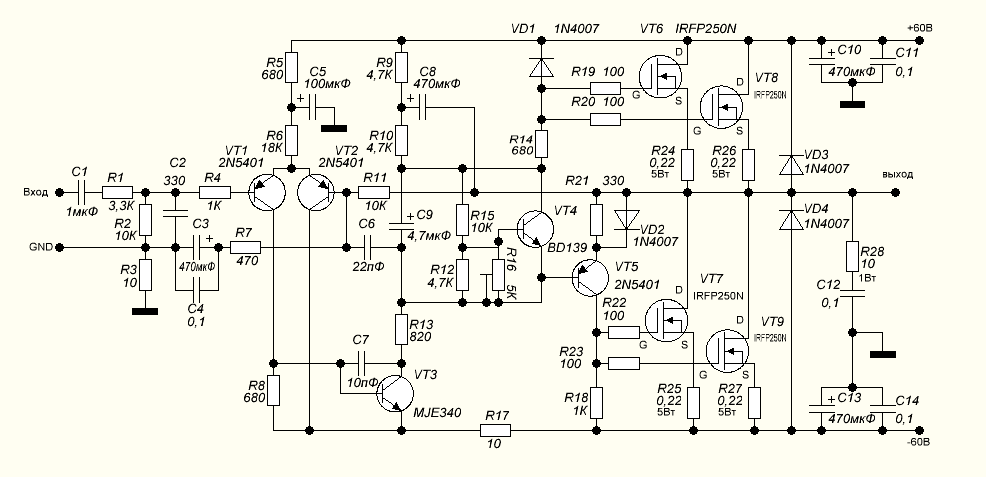

На рисунке показана относительно простого усилителя мощности звуковой частоты на MOSFET транзисторах IRFP250N, выходная мощность усилителя 200 Вт на нагрузке 4 Ом. Усилитель имеет малые искажения искажения и устойчив к перегрузке. Выходные транзисторы (IRFP250N) устанавливаются на радиаторы. Для усилителя (моно) требуется источник питания с выходным током 4-5 А, напряжение вторичной обмотки трансформатора ±45В.

Источник + печатная плата — http://circuitdiagram.net/200w-mosfet-amplifier-based-irfp250n.html
