УМЗЧ 20Вт на TDA2040

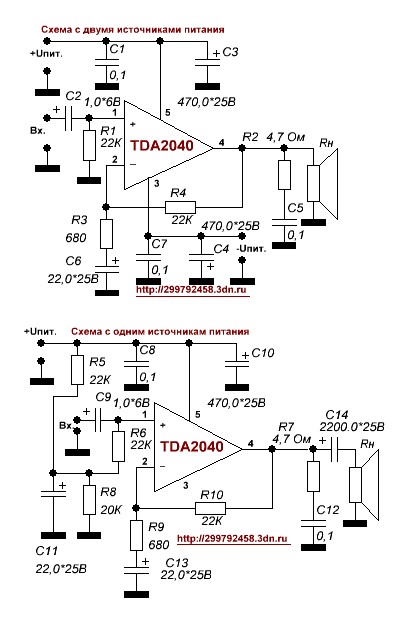

УМЗЧ на TDA2040 относится к классу АВ, в основном микросхема используется в бытовой технике, TDA2040 имеет тепловую защиту и защиту от КЗ входа и выхода на землю. Микросхема имеет широкий диапазон питающих напряжений от ±2,5В до ±20В и способна работать от однополярного источника питания.

УМЗЧ на TDA2040 имеет следующие характеристики:

• Напряжение питания от ±2,5…±20В
• Ток покоя 45мА при напряжении питания ±20В
• Выходная мощность при напряжении питания  ±20В и сопротивлении нагрузки 4 Ом равна 22Вт (КНИ 0,5%)
• КНИ при напряжении питания 16В и выходной мощности до 10Вт не более 0,08%
• Температура срабатывания тепловой защиты 145°С

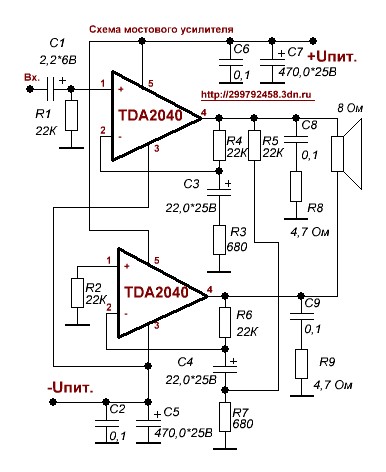

При включении микросхем в мостовом включении необходимо 2-х полярное питание +/-16В, при этом усилитель развивает мощность до 30 Вт при КНИ не более 0,5% на нагрузку 8 Ом.
