УМЗЧ 25Вт на TDA7261

На базе TDA7261 можно собрать усилитель мощностью 25В, который будет иметь тепловую защиту и защиту от КЗ выхода по переменному току. В микросхему встроена система MUTE и STAND-BY которая позволяет избежать шумов и щелчков во время включения или выключения питания усилителя.

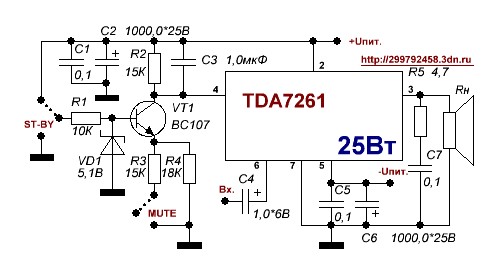

Усилитель на базе TDA7261 имеет следующие основные характеристики:

Номинальное напряжение питания +/-20В, минимальное +/-5В и максимально допустимое +/-22,5В
Выходная мощность при КНИ=10% на нагрузке 8 Ом и номинальном напряжении питания 25Вт
Скорость нарастания выходного сигнала 10 В/мкс
КНИ при выходной мощности до 15Вт на нагрузке 8Ом и номинальном напряжении питания не более 0,02%
Частотный диапазон 22…22000Гц
Температура кристалла микросхемы при которой происходит тепловая защита равна 150°С
Затухание сигнала MUYE 90дБ
Затухание сигнала в режиме STANDBY 110дБ
Ток покоя в режиме SYANDBY не более 3мА

Вывод 4 микросхемы TDA7261 используется для управления MUTE/STAND-BY двумя пороговыми напряжениями, при напряжении больше чем -2,5В микросхема переходит в режим STAND_BY, при напряжении близком к -6В усилитель переходит в режим MUTE, при напряжении большем чем -6В усилитель работает в нормальный рабочий режим.
