УМЗЧ 2х10 Вт на ИМС TDA7370

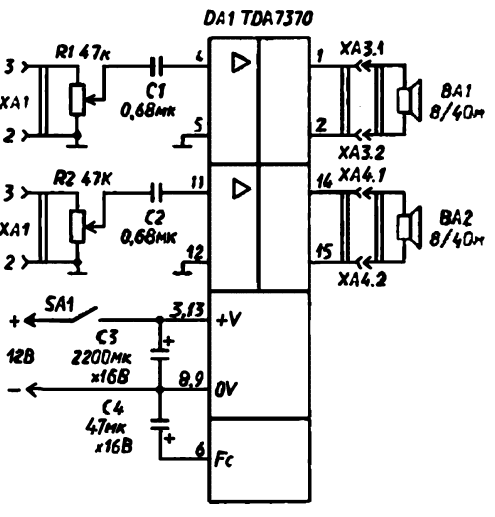

На рис. приведена принципиальная схема двухканального усилителя мощности звуковой частоты на одной интегральной микросхеме фирмы Philips TDA7370. При наличии дополнительного теплоотвода и питании от источника 12 В он развивает выходную мощность 2х10 Вт при Кг= 1%. Усилитель выполнен по мостовой схеме, что позволило исключить разделительные конденсаторы между ИМС и громкоговорителями сопротивлением 4 (8) Ом. ИМС должна быть смонтирована на радиаторе площадью 200…300 кв. см. В конструкции усилителя должна быть обеспечена свободная циркуляция воздуха для охлаждения этого радиатора.

Усилитель нормально работает при изменении напряжения питания от 9 до 20 В и сопротивлении нагрузки каждого канала не менее 4 Ом. Источник питания должен обеспечивать ток до 3,5 А при напряжении 12 В.
