УМЗЧ 2х12Вт на ИМС TDA2616

На микросхеме TDA2616 можно собрать простой и качественный усилитель мощности звуковой частоты. Выходная мощность усилителя 12Вт на канал (+-16В) при сопротивлении нагрузки 8 Ом, при этом КНИ не превышает 0,5%.

Технические характеристики усилителя:

• Минимальное напряжение питания 7,5В
• Максимальное напряжение питания 21В
• Максимальная выходная мощность 12Вт на канал
• Сопротивление нагрузки 8 Ом
• Ток покоя 40 мА
• Максимальный выходной ток 2,2А

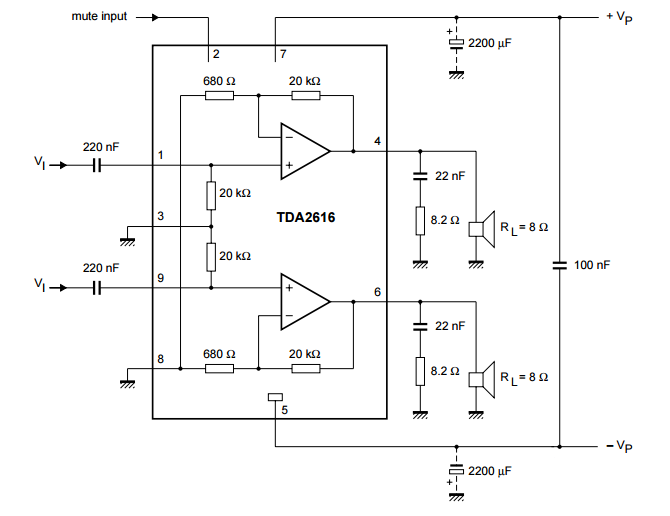

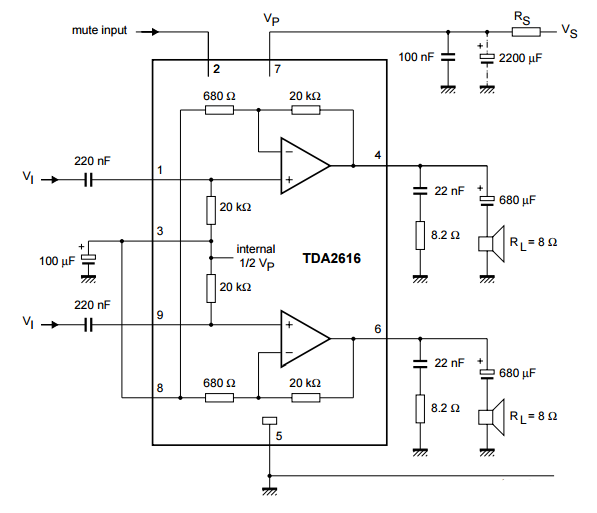

Усилитель имеет защиту от перегрева, может работать как от двухполяного питания, так и от однополярного.
