УМЗЧ 2х4 Вт на ИМС К174УН20

ИМС К174УН20 рассчитана на работу с источником питания напряжением до 12 В при токе покоя 65 мА и сопротивлении нагрузки 4…8 Ом. Рабочая полоса частот 50 Гц…16 кГц. При выходной мощности 2х0,5…0,8 Вт можно обойтись без дополнительного теплоотвода.

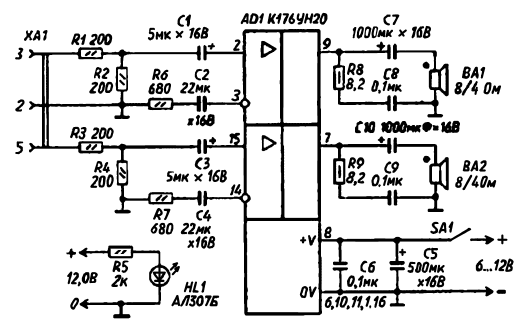

На рис.3 приведена принципиальная схема стереофонического усилителя на основе микросхемы К174УН20. Он обеспечивает выходную мощность 4х2 Вт при напряжении питания 12 В и сопротивлении нагрузки 4 Ом. При увеличении сопротивления нагрузки до 8 Ом в каждом канале выходная мощность уменьшается до 2 х 2,2 Вт при том же напряжении питания.
При необходимости усилитель можно оснастить двумя плавными регуляторами громкости, включив два переменных резистора по 22 кОм вместо резисторов R1, R2, и R3, R4.
Питание на усилитель можно подавать от 8…10 элементов типоразмера АА или А в автономном режиме или от стабилизированного источника +12 В при питании от сети.

Литература

Блокнот «Радіоаматора” № 10
