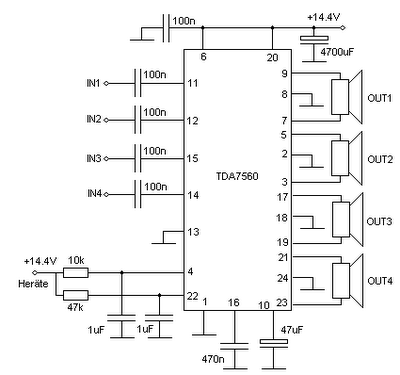

УМЗЧ 4 х 50 Вт на TDA7560

TDA7560 это 4 х 50 Вт усилитель, может применяться в авто-звуко-технике так как имеет напряжение питание совместимое с аккумулятором 12В.  TDA7560 работать при питании от 8V.

ХАРАКТЕРИСТИКИ TDA7560:

* 4 х 50 Вт / 4 Ом макс.
* 4 х 45 Вт / 4W номинал
* 4 х 80 Вт / 2 Ом макс.
* 4 х 77 Вт / 2 Ом номинал
* Нагрузку менее 2 Ом не применять
* Усилитель соответствует -Fi классу, и обладает низким уровнем шума.

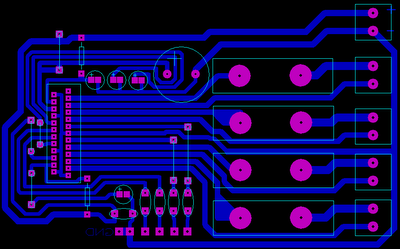

Печатная плата

---
