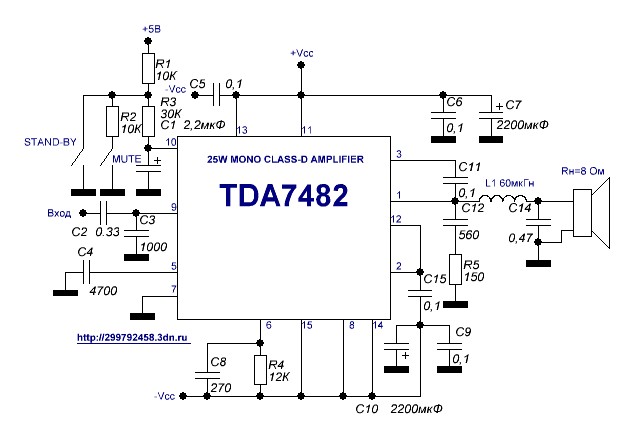

УМЗЧ класса D мощностью 18Вт на базе TDA7482

Усилитель на базе TDA7482 имеет встроенную защиту от перегрева, перенапряжения и КЗ.

Усилитель на TDA7482 имеет следующие характеристики:

• Напряжение питания от +/-10В до +/-25В (номинальное +/-21В)
• Ток покоя 40…60мА
• Выходная мощность 18Вт(Rн=4 Ом) при КНИ 1% и в номинальном напряжении питания
• КНИ=0,1% при выходной мощности 1Вт на нагрузке 8 Ом
• Температура срабатывания тепловой защиты 150°С
• Диапазон напряжений для режима MUTE 1,8…2,5В и для STAND-BY от 0 до 0,8В
• Ток потребления в режиме STAND-BY 3…5мА
