УМЗЧ класса D на TPA3122D2

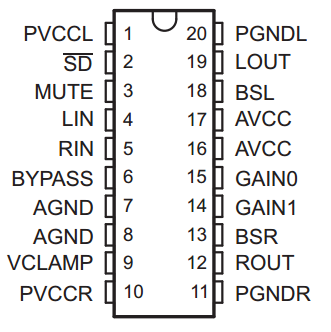

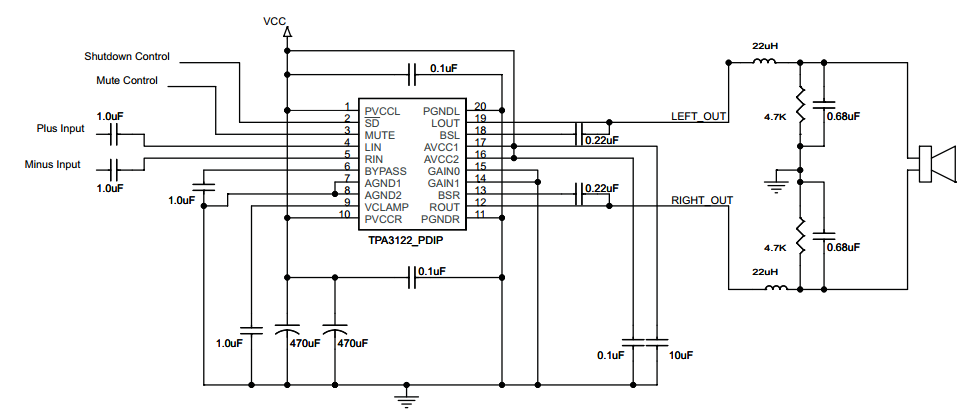

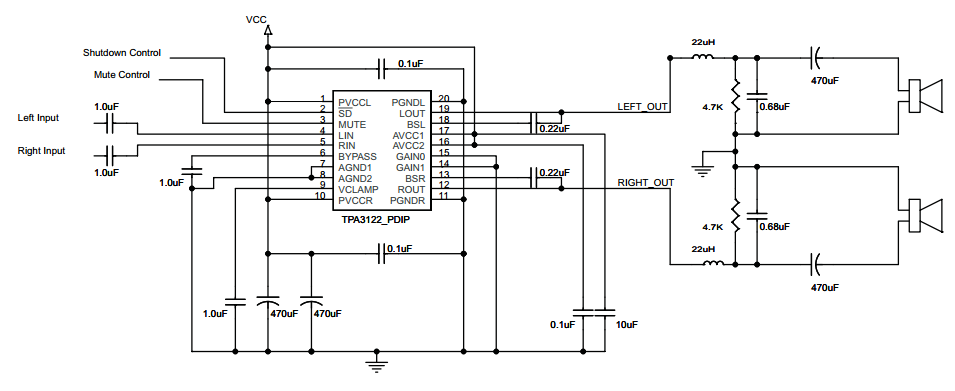

На ИМС TPA3122D2 можно собрать усилитель звуковой частоты класса D. Выходная мощность усилителя 15В (при напряжении питания 28В и сопротивлении нагрузки 8 Ом) на канал. Из-за высокого КПД микросхеме TPA3122D2 не нужен радиатор охлаждения. Так же микросхему TPA3122D2 можно использовать в мостовом соединении каналов.
МикросхемаTPA3122D2 работает в диапазоне напряжений от 10 В до 30 В.
Коэффициент усиления усилителя может меняться от 20 до 36 дБ, путем подачи напряжения Vcc (через сопротивление 10 кОм) или 0 на выводы GAIN1 и GAIN0, как показано в таблице:
| GAIN1 | GAIN1 | дБ |
| 0 | 0 | 20 |
| 0 | 1 | 26 |
| 1 | 0 | 32 |
| 1 | 1 | 36 |
Фильтр низкой частоты
| Сопротивление нагрузки | Индуктивность мкФ | Емкость нФ | |
| Двух канальная схема | 4 | 22 | 680 |
| 8 | 47 | 390 | |
| Мостовая схема | 4 | 10 | 1500 |
| 8 | 22 | 680 |
