УМЗЧ мощностью 200Вт

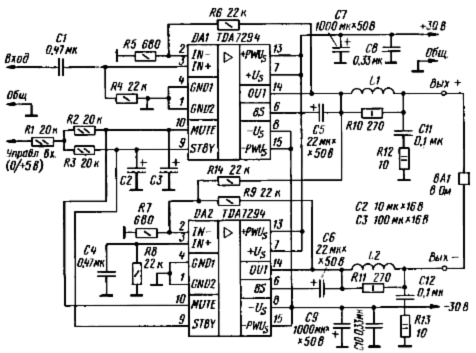

В данной статье предложен УМЗЧ на 2-х микросхемах TDA7294. Применение 2-х микросхем в мостовом включении позволяет собрать УМЗЧ с удвоением мощности.

Основные технические характеристики:

Максимальная мощность — 200Вт
Номинальная мощность при Кгарм 0,5% — 170Вт
Номинальное вх. напряжение — 0,5В
Сопротивление нагрузки — 8 Ом
Диапазон воспроизводимых частот 0,02…20 кГц
Уровень шумов — -90дБ

Усилитель питается от двухполярного источника напряжением 2*30В. При использовании нагрузки 8Ом это напряжение желательно не превышать. Усилитель имеет управляющий вход Stand-ByMute — позволяющий устранять щелчек при вкл. усилителя. Если управление не предусмотрено то на вход Stand-ByMute нужно подать +30В.

Выбором R6 R9 R14 можно изменить коэф. усиления(но все резисторы должны иметь одинаковое сопротивление). Цепи L1R10 L2R11 улучшают согласованность усилителя с нагрузкой, а С11 R12 C12 R13 — устраняют самовозбуждение усилителя на ВЧ.

Детали:

Все резисторы МЛТ -0,25, кроме R10-R13, дроссели L1 L2 — бескаркасные и содержать 15-20 витков провода диаметром 1 мм, наматываются в один слой на оправке 8..10 мм.

Теплоотвод площадью не менее 2000…3000 см² на обе микросхемы, желательно установить кулер от ПК для уменьшения площади теплоотвода.
