УМЗЧ на 10Вт на полевых MOSFET транзисторах

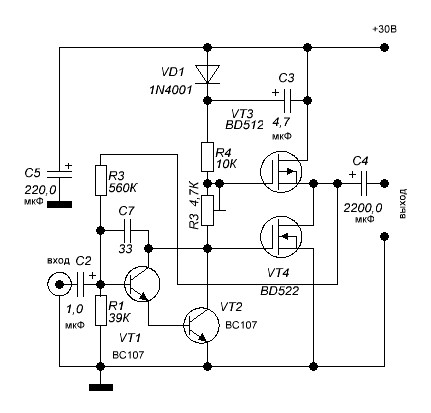

На рисунке показана схема 10-и Вт усилителя с выходным каскадом на полевых MOSFET транзисторах. Усилитель питается от однополярного источника питания.
Выходные транзисторы BD512 и BD522 устарели, поэтому вы можете использовать любые другие соответствующие полевые транзисторы.
Транзисторы VT1 и VT2 подключены как пара Дарлингтона и работают как предусилитель. Сопротивление R3 контролирует ток покоя при этом резистор R2 обеспечивает обратную связь. Выход соединен с динамиком через конденсатор C4. Конденсатор С5 является фильтром питания.
В нагрузке усилителя используйте динамик 8 Ом 15 Вт.
Источник — http://www.circuitstoday.com/mosfet-amplifier-circuits
