УМЗЧ на LM1875

На ИМС LM1875 можно собрать простой, но довольно качественный усилитель мощности звуковой частоты, с выходной мощностью до 25 Вт на нагрузке 4-8 Ом. Нелинейные искажения усилителя при выходной мощности 20 Вт на частоте 1 кГц не превышают 0,04 %. Частотный диапазон от 20 до 20000 Гц. Отношение сигнал/шум не хуже 105 дБ. Ток покоя 70 мА.

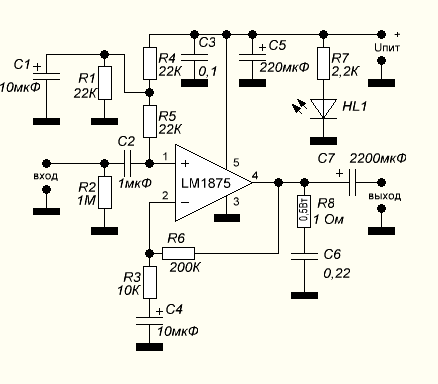

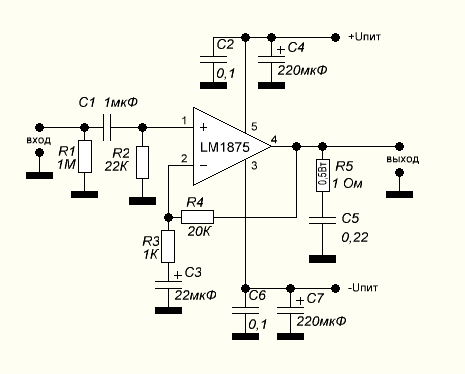

Ток потребления микросхемы LM1875 не более 4 А (при максимальной мощности), имеется встроенная защита, которая отключает выходной каскад при превышении током этого значения. Так же, имеется защита от КЗ в нагрузке и от перегрева (при перегреве кристалла более 170°С). Максимальное напряжение питания ± 30 В или 60 В при однополярном питании, рекомендуемое ±25 и 50 В при однополярном питании.
