УМЗЧ на октальных пентодах

Данный усилитель не имеет ООС между входом и выходом и выполнен по схеме с одним выходным трансформатором, данный усилитель относится к классу HI-end. Выходная мощность 20Вт при нагрузке 4 Ом, КНИ не более 1% при диапазоне рабочих частот усилителя от 30 до 35000Гц.

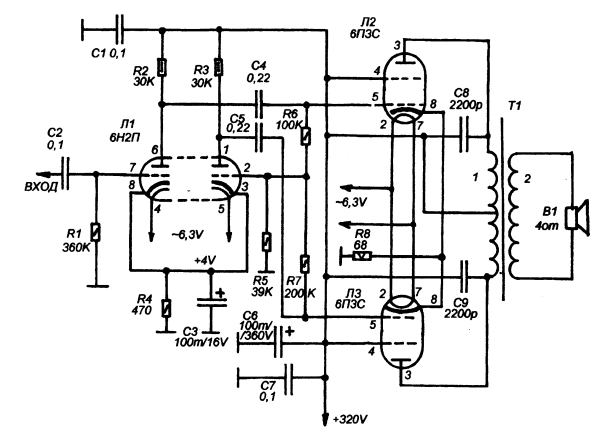

На двойном триоде Л1 выполнен фазоинверсный каскад по диффиренциальной схеме. На анодах триодов лампы Л1 получается противофазное переменное напряжение которое поступает на управляющие сетки пентодов Л2 Л3 работающих в двух тактном выходном каскаде. Анодные цепи выходных пентодов нагружены на первичную обмотку выходного трансформатора Т1.

Все не полярные конденсаторы имеют рабочее напряжение 350В и выше, Т1 имеет сердечник из пластин Ш-32 с окном 13*40, толщина пластин 35мм. Первичная обмотка 850+850 витков ПЭВ-0,23, вторичная 63 витка ПЭВ-1,6.

ИП должен быть сделан на трансформаторе мощностью не менее 180 Вт(ТС-180).

Литература РК2000_03 Автор: Павлов С.
