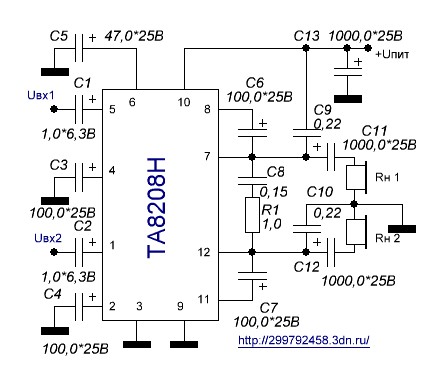

УМЗЧ на TA8208H
Микросхема TA8208H разработана для приминения в качестве автомобильных УМЗЧ. В микросхеме TA8208H присутствует функция MUTE (вывод 6 микросхемы). При включении микросхемы по мостовой схеме необходимо добавить конденсатор 1000пФ между выводами 2 и 4.
Номинальное напряжение питания микросхемы 13,2В, ниже приведена таблица напряжений на выводах микросхемы при номинальном напряжении питания.
| вывод № | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| U (В) | 1,5 | 1,5 | минус | 1,5 | 1,5 | 8,4 | 8,4 | 12,3 | минус | 13,2 | 12,3 | 6,4 |
