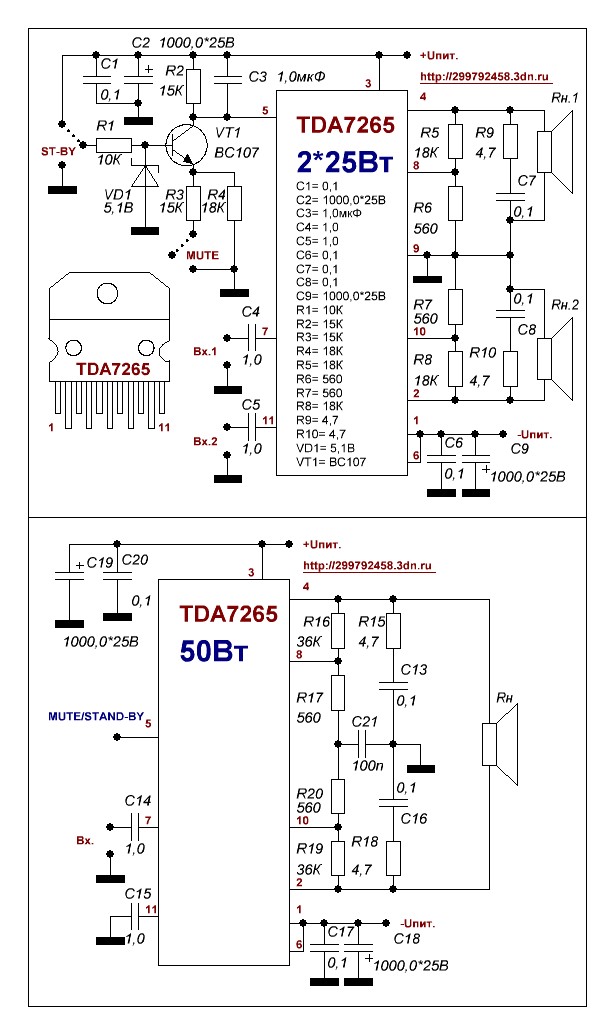

УМЗЧ на TDA7265 25*Вт или мостовая схема 50Вт (моно)

Усилитель на базе TDA7265  относится к классу АВ и предназначен для использования в HI-FI технике. Микросхема TDA7265  снабжена тепловой защитой от перегрева кристалла микросхемы и защитой от короткого замыкания выходов на корпус или шины питания. В микросхеме встроена система MUTE  и STAND-BY которые позволяют исключить шумы и треск во время включения или выключения питания усилителя.

Вывод 5 в микросхеме осуществляет управление системами MUTE и STAND-BY, если напряжение на выводе 5 -2,5В или выше (в положительную сторону) то микросхема работает в режиме STAND-BY, а если напряжение находится в пределах от -6,0 до -2,5В, то микросхема находится в режиме MUTE. При напряжении ниже чем 6В микросхема TDA7265 работает в нормальном режиме.

Усилитель на базе TDA7265 (в стерео варианте) имеет следующие основные характеристики:

• Напряжение питания от +/-5 до +/-25В при номинальном напряжении питания +/-20В
• Ток покоя 80мА при номинальном напряжении питания
• выходная мощность при КНИ 10% и нагрузке 8 Ом при номинальном напряжении питания равна 25Вт на канал
• Скорость нарастания выходного сигнала 10В/мкс
• КНИ до выходной мощности 15Вт при нагрузке 8 Ом не более 0,01%
• Температура кристалла микросхемы при котором происходит тепловая защита равна 145 гр. Цельсия

При использовании микросхемы в мостовом варианте включения необходимо использовать нагрузку не менее 16 Ом (2*8 Ом) или 8 Ом но при напряжении питания не более +/-16В.
