УМЗЧ на TDA7496

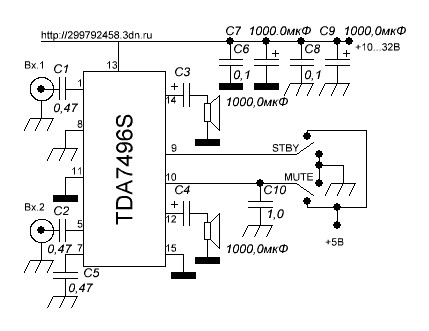

Усилитель мощности на микросхеме TDA7496S относится к усилителям класса АВ и предназначен для использования в аппаратуре высокого качества. Усилитель имеет тепловую защиту и защиту от короткого замыкания. Имеется встроенная функция MUTE и STAND-BY.

Усилитель на базе TDA7496S имеет следующие характеристики:

• Напряжение питания от 10 до 32В, номинальное напряжение 22В
• Ток покоя 25мА
• Выходная мощность при КНИ 1% на нагрузке 4Ом при напряжении питания 22В — 4 Вт на канал
• КНИ при Рвых=1Вт при напряжении питания 12В не более 0,4%
• Скорость нарастания выходного сигнала 5…8 В/мкс
• Температура срабатывания тепловой защиты 160ºС
• Ток покоя в режиме STAND-BY 0,6мА
