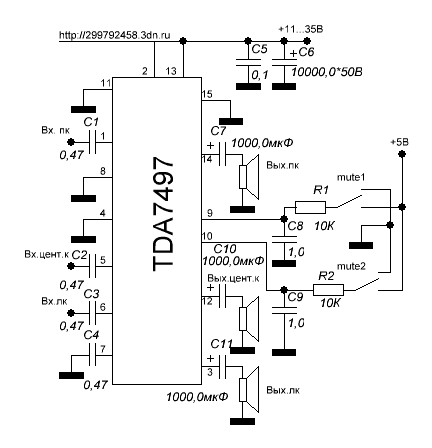

УМЗЧ на TDA7497

TDA7497 — трех канальный усилитель класса АВ, предназначен для использования в высококачественной звуковоспроизводящей аппаратуре. Микросхема имеет тепловую защиту и защиту от короткого замыкания. Имеется функция Mute.

Усилитель на базе TDA7497 имеет следующие характеристики:

• Напряжение питания от 11 до 35В
• Ток покоя 100мА
• Выходная мощность при КНИ 1% и напряжении питания 20В при нагрузке 4 Ом 8Вт на канал, выходная мощность центрального канала при тех же характеристиках 17Вт.
• Частотный диапазон от 20 до 22000Гц
• Скорость нарастания выходного сигнала 5…8 В/мкс
• Тепловая защита наступает при температуре кристалла микросхемы в 160ºС

Источник — TDA7497.pdf
