Усилитель TDA7381: схема и подключение

Ниже представлена принципиальная схема четырехканального усилителя мощности на микросхеме TDA7381. Данное устройство предназначено для качественного воспроизведения звука в автомобиле, однако благодаря универсальности его можно использовать и в других целях. Схема отличается простотой и легка в повторении для радиолюбителей. Если вас интересуют более простые решения, вы можете изучить схему усилителя мощности 1,2Вт на TDA7052.

Описание микросхемы TDA7381

TDA7381 — это аудиоусилитель мощности класса Б, специально разработанный для применения в автомобильной акустике. Тем не менее, эта микросхема отлично подходит и для других задач, например, для создания усилителя к компьютеру или MP3-плееру. Ключевой особенностью TDA7381 является выходной каскад типа PNP/NPN, который позволяет использовать нагрузку (динамики) без разделительного конденсатора, что улучшает низкочастотный диапазон и снижает искажения.

Принципиальная схема подключения

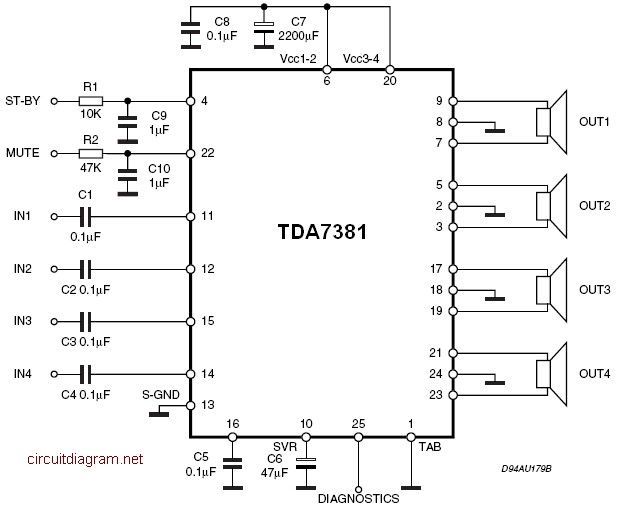

На изображении ниже приведена полная схема подключения TDA7381. Она включает в себя все необходимые обвязочные компоненты для стабильной работы.

Для тех, кто ищет альтернативы с большей мощностью, рекомендуем ознакомиться с TDA7384A — 4 x 35Вт аудиоусилителем.

Характеристики и документация

Микросхема TDA7381 выдает мощность 4x25 Вт при сопротивлении нагрузки 4 Ом. Для правильного проектирования печатной платы и расчета обвязки необходимо использовать актуальную документацию. Скачать datasheet TDA7381 можно по адресу: http://downloads.circuitdiagram.net/dll/xtof0u.

Также стоит обратить внимание на мостовой усилитель на базе TDA7374B, который может быть полезен при создании мощных сабвуферных систем.
