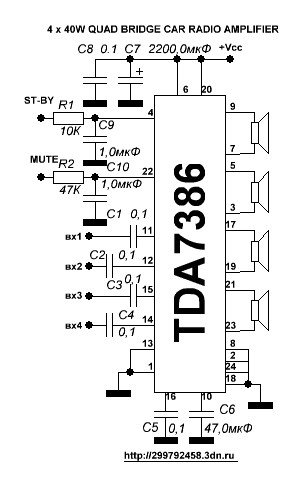

УНЧ на интегральной микросхеме TDA7386

УНЧ выполнен на интегральной микросхеме TDA7386, содержащей четыре идентичных УНЧ по 40 Вт.
Четыре канала микросхемы позволяют реализовать звуковую акустическую схему: два фронтальных и два тыловых динамика.

Технические характеристики.

Напряжение питания: 6…18 В.
Пиковое значение выходного тока: 4,5…5,5 А.
Ток в режиме mute/stand-by: 100 мкА.
Диапазон воспроизводимых частот: 20…75000 Гц.
Коэффициент нелинейных искажений: 1 %(max 10 %).
Сопротивление нагрузки: >2 Ом (номинальное 4 Ом).
Выходная мощность: 4х40 Вт
Входное сопротивление: 100 кОм.
