Введение

Усилители низкой частоты (УНЧ) используются для усиления звуковых сигналов до уровней, необходимых для управления акустическими системами. Одной из популярных микросхем для реализации УНЧ является TDA1015. В этой статье рассмотрим технические характеристики TDA1015, принцип её работы и применение.

Технические характеристики микросхемы TDA1015

Микросхема TDA1015 представляет собой мощный УНЧ, предназначенный для работы с номинальной нагрузкой 4 Ом. Основные технические характеристики этого чипа:

- Напряжение питания (Vcc): 3 до 18 В
- Выходная мощность:
- 4 Вт (при нагрузке 4 Ом, Vcc = 14,4 В)
- 1,6 Вт (при нагрузке 8 Ом, Vcc = 14,4 В)
- Максимальный ток покоя: 4,1 мА
- Коэффициент гармоник: 1% (при Po = 1 Вт)
- Полоса пропускания: 20 Гц – 20 кГц
- Диапазон температур: -25°C до +150°C
- Выходное сопротивление: менее 0,2 Ом

Описание принципа работы

Микросхема TDA1015 представляет собой одноканальный усилитель класса B со встроенной схемой защиты и минимальным количеством внешних компонентов. Она позволяет реализовать мощное и качественное усиление аудиосигналов.

Основные функциональные блоки:

1. Входной каскад (Input Stage):
- Принимает аудиосигнал и стабилизирует его.
- Обеспечивает высокое входное сопротивление для минимизации влияния источника сигнала на работу усилителя.

2. Усилительный каскад (Voltage Amplifier Stage):
- Усиливает входной сигнал до уровня, необходимого для работы выходного каскада.
- Состоит из нескольких транзисторных каскадов, обеспечивающих необходимое усиление напряжения.

3. Выходной каскад (Output Stage):
- Преобразует усиленный сигнал в ток, подходящий для управления нагрузкой (динамиками).
- Реализован в классе B, что позволяет уменьшить тепловые потери и повысить эффективность.

4. Схема защиты (Protection Circuit):
- Встроенная защита от короткого замыкания и перегрева.
- Автоматически отключает выход при срабатывании защитных условий.

5. Схема включения и выключения звука (Mute/Standby):
- Позволяет управлять состоянием усилителя (включен/выключен) подачей сигнала управления на соответствующий вывод.

Основная схема включения

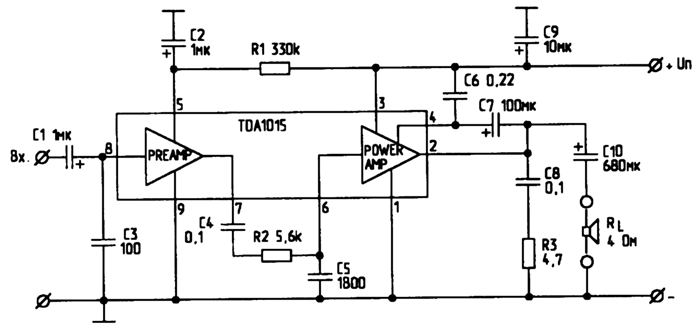

Ниже представлена типовая схема включения микросхемы TDA1015 в составе одного канала усилителя низкой частоты.







Обозначения:
- R1, R2, R3: Резисторы, создающие необходимое смещение и задающие режим работы.
- C1: Входной конденсатор, блокирует постоянную составляющую сигнала.
- C2: Выходной конденсатор, допускает прохождение лишь переменной составляющей сигнала к динамику.

Применение

Микросхема TDA1015 нашла широкое применение в аудиотехнике. Примеры её использования включают:

- Бытовые аудиосистемы: Компактные усилители для домашнего использования в составе аудиосистем и компакт-дисковых проигрывателей.
- Портативные устройства: Усилители для портативных колонок и других аудиоустройств из-за минимального энергопотребления.
- Автомобильная аудиотехника: УНЧ для автомобильных радиоприёмников и систем навигации, где важны компактность и надёжность.

Заключение

Микросхема TDA1015 является мощным и надежным инструментом для создания усилителей низкой частоты. Благодаря простоте конструкции и небольшому количеству внешних компонентов, она легко адаптируется для различных приложений, обеспечивая высокое качество звука и эффективную работу. Простота и универсальность делают её идеальным выбором для множества аудиоустройств, от бытовых систем до автомобильной аудиотехники.

Напряжение питания 3,6…18В
Максимальный потребляемый ток 2,5А
Выходная мощность при Rн=4Ом, КНИ=10%:
Uп=12В  — 4,2Вт
Uп=9В  — 2,3Вт
Uп=6В  — 1,0Вт
КНИ при Р=1Вт,Rн=4Ом — 0,3%
Ток покоя 14мА
