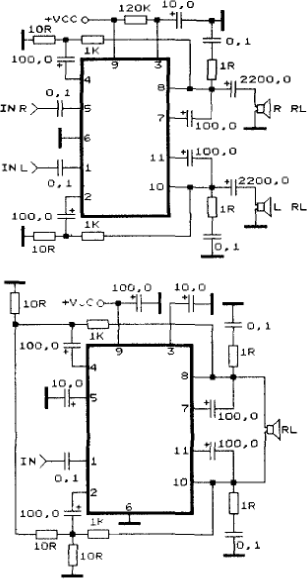

УНЧ на TDA2004А (TDA2005S, TDA2005M, A2000V, A2005V)

Все перечисленные микросхемы выполнены в корпусе SIP1  с 11 выводами и являются двух канальными стереофоническими усилителями НЧ и имеют одинаковое подключение внешних элементов.

*TDA2005 специально разработана для использования в мостовой схеме.

Параметры:
TDA2004A(TDA2004S)

• Напряжение питания 8…18В
• Ток покоя 65мА
• Диапазон частот 40…20000Гц
• Rn -2 Ом
• Выходная мощность 10 Вт
• К гарм — 0,2%
• Уровень шумов — 90 дБ

Во все перечисленные микросхемы встроена защита от КЗ и термозащита (145°С), если микросхемы  будут эксплуатироваться на максимальной мощности то их необходимо установить на радиатор.

Источник — Е. Ф. Турута Усилители мощности низкой частоты — интегральные микросхемы
