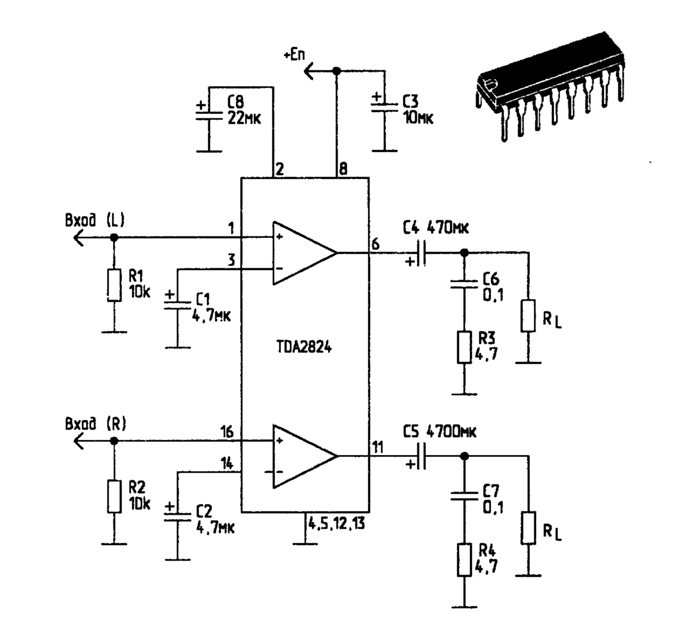

УНЧ на TDA2824

Сдвоенный УНЧ для работы в носимых радио и тв приемниках.

Напряжение питания 3…15В
Максимальный потребляемый ток 1,5А
Ток покоя при напряжении питания 6В менее 12мА
Выходная мощность КНИ=10% Rн=4Ом:
Uп=9В 1,7Вт
Uп=6В 0,65Вт
Uп=4,5В 0,32Вт
КНИ (при Uп=9В,Rн=8Ом, Рвых=0,5Вт —-0,2%
