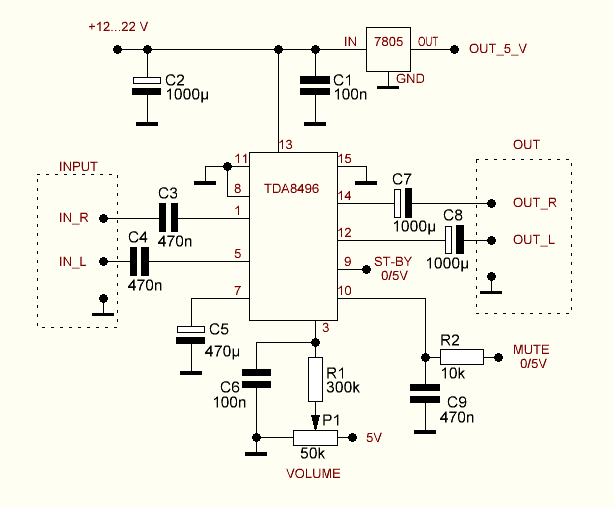

УНЧ на TDA8496 с электронной регулировкой громкости

ИМС TDA8496 представляет собой стерео усилитель мощности звуковой частоты класса AB с выходной мощностью 5 Вт на канал. Усилитель имеет электронную регулировку громкости, функции MUTE и STANDBY.

Напряжение питания усилителя может находится в пределах от 10 до 32 В (22 В — номинальное напряжение питания). КНИ усилителя не превышает 0,4 % при выходной мощности 1 Вт на нагрузке 4 Ом. Частотный диапазон от 20 до 22000 Гц.
