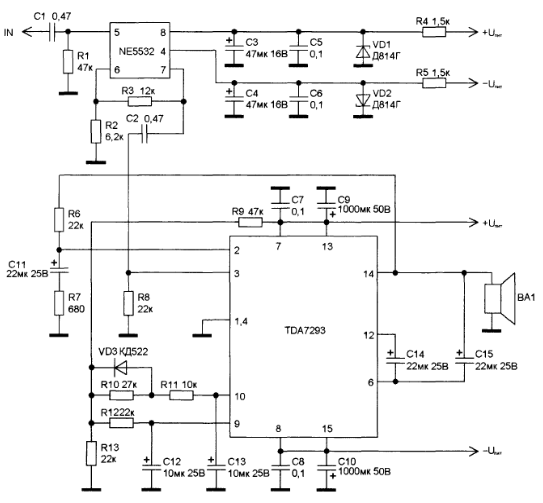

Усилитель 140 Вт на TDA7293 с предварительным усилителем на NE5532

Основные параметры(TDA7293):

• Напряжение питания 1 -10…-40В
• Напряжение питания 2 +10…+40В
• Ток выходной 4А
• Ток покоя 60мА
• Р вых 140 Вт
• R вх 100кОм
• К усил 30дБ
• Полоса частот 20…20000Гц
• К гарм 0,01%
• Rнагр 8 Ом

Литература — Современные интегральные усилители  С.Р. Баширов, А.С. Баширов
