Усилитель 60Вт/4 Ом (одно полярное питание)

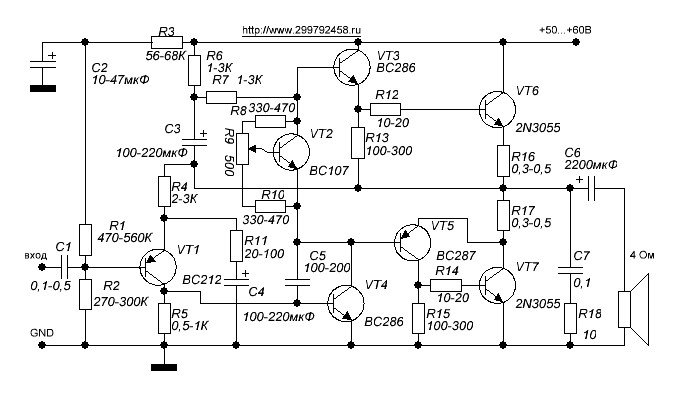

На рисунке показана схема простого 60 Вт усилителя мощности (класс B). Этот усилитель может развивать выходную максимальную мощность 60 Вт. Максимальное входное напряжение около 0.8 — 1В. Оконечная часть усилителя построена на транзисторах 2N3055.

Источник материала — http://www.electroschematics.com/269/audio-power-amplifier-60w-with-2n3055/
